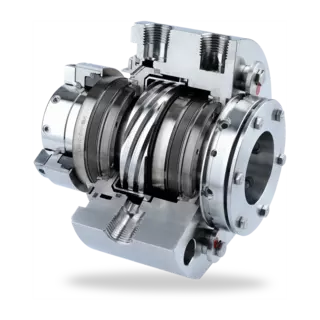

LY9TCS-T
Doppeldichtung
Anordnung: Face-to-back (Tandem),
2CW-CW, 3CW-FB

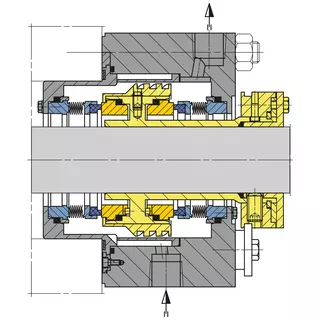

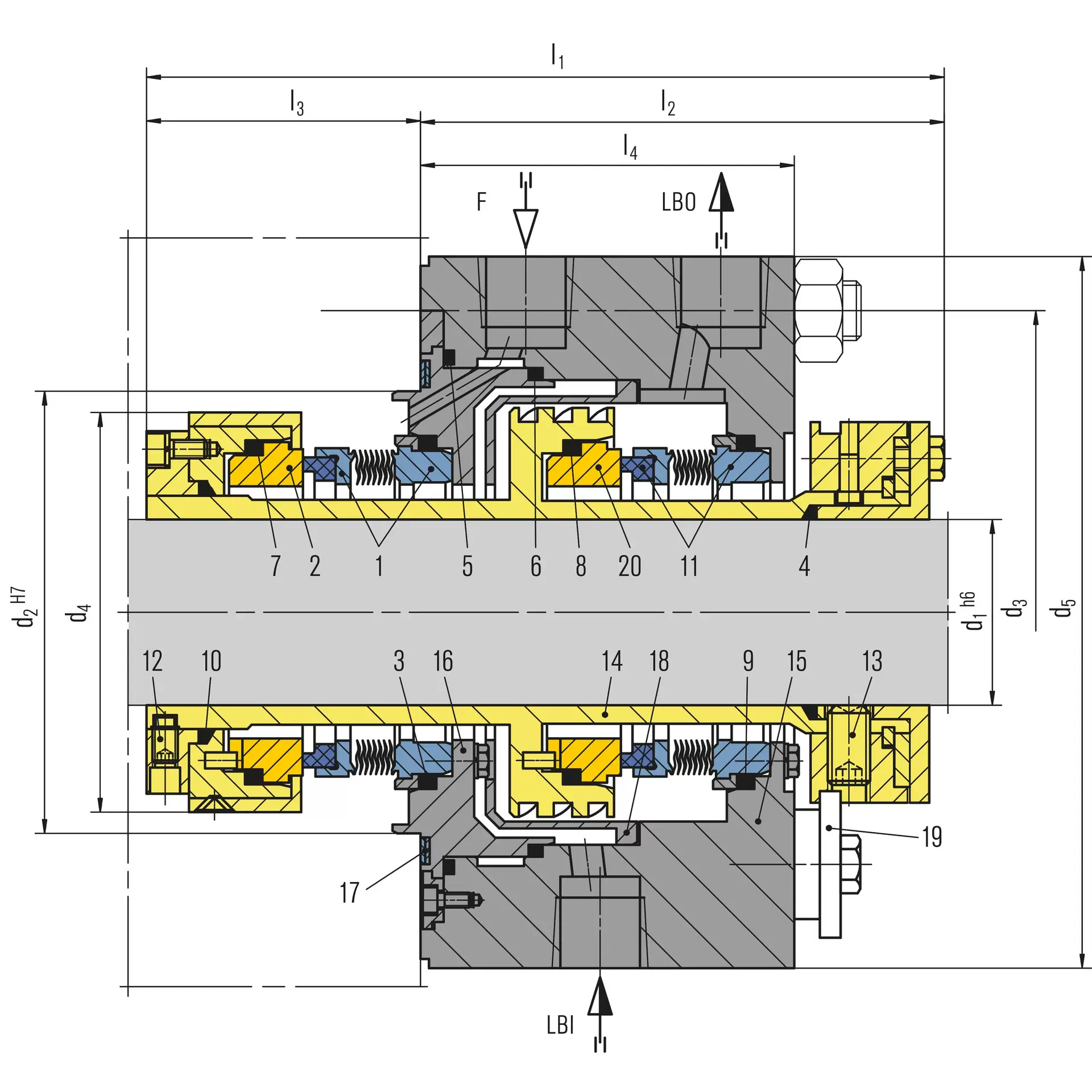

| Pos. | Bezeichnung |
|---|---|
| 1, 11 | Gleitring mit Balgeinheit |
| 3, 4, 5, 6, 7, 8, 9, 10 | Grafitring |
| 2, 20 | Gegenring |
| 12, 13 | Gewindestift |
| 14 | Wellenhülse mit Fördergewinde |
| 15 | Deckel |
| 16 | Adapter |
| 17 | Spiralthermdichtung |
| 18 | Umlenkhülse |
| 19 | Montagelehre |
F Spülung
LBO Vorlage-/Sperrflüssigkeit AUS
LBI Vorlage-/Sperrflüssigkeit EIN
LY9TCS
Merkmale
- Dichtung nach API 682 Category 2 und 3,
Type C - Entlastet
- Cartridge-Einheit
- Metallfaltenbalg stationär
- Gleitring geschrumpft, massiver Gegenring
Vorteile
- Geeignet für höhere Geschwindigkeiten
- Gutes Nachsetz- und Laufverhalten bei unrunden Wellen, Versatz und Vibrationen
- Kompaktes Design
- Metallbalg auch doppelwandig lieferbar
- Geeignet für den Einsatz bei extrem hohen und niedrigen Temperaturen
- Kein dynamischer O-Ring - reduziert/verhindert das Aufhängen des Gleitringes
- Balg minimiert von Pumpenwelle und Verschleiß verursachte Schwankungen der Gleitflächenbelastung
- Resistent gegen abrasive Partikel im Medium - kein Reibverschleiß von Welle oder Wellenhülse
Einsatzbereich
Wellendurchmesser:
d1 = 20 mm … 110 mm* (0,79" … 4,33"*)
Druck bei einwandigem Metallbalg:
p = vacuum … 25 bar* (… 363 PSI*)
Druck bei doppelwandigem Metallbalg:
p = vacuum … 35 bar (… 508 PSI)
Temperatur:
t = -75 °C*… +400 °C (-103 °F* … 752 °F)
Gleitgeschwindigkeit:
vg = … 50 m/s* (… 164 ft/s*)
*Bitte kontaktieren Sie einen EagleBurgmann Experten wenn die Betriebsbedingungen der gewünschten Dichtung den oben gezeigten Einsatzbereich überschreiten.
Werkstoffe
Gleitring: Blisterresistente Kohle (C4), RBSiC (Q2)
Gegenring: RBSiC (Q2)
Balg: Inconel® 718 (M6)
Nebendichtungen: Grafit (G)
Metallische Teile: CrNiMo-Stahl 316/316L (G), Carpenter® 42 (T4)
Standards und Freigaben
- API 682 / ISO 21049
- API 682 4th ed. Cat. 2/3
Empfohlene Anwendungen
- Raffinerietechnik
- Öl- und Gasindustrie
- Chemische / Petrochemische Industrie
- Kraftwerkstechnik
- LPG-Anlagen / Prozesspumpen
- API 610 / ISO 13709 Pumpen
- CCUS
- Wasserstoff
- Nachhaltige Kunststoffe
- Alternative Kraftstoffe
Empfohlene Dichtungsversorgung
Prozessseite (Doppel- / Einzeldichtung):
API Plan 01
API Plan 02
API Plan 03
API Plan 11
API Plan 12
API Plan 13
API Plan 14
API Plan 21
API Plan 22
API Plan 23
API Plan 31
API Plan 32
API Plan 41
Zwischen den Dichtungen (Doppeldichtung):
API Plan 52
API Plan 53A
API Plan 53B
API Plan 53C
API Plan 54
API Plan 55
Atmosphärenseite (Doppeldichtung):
API Plan 61
API Plan 62
API Plan 65A
API Plan 65B
Atmosphärenseite (Einzeldichtung):
API Plan 51
API Plan 61
API Plan 62
API Plan 65A
API Plan 65B
API Plan 66A
API Plan 66B
Produktvarianten

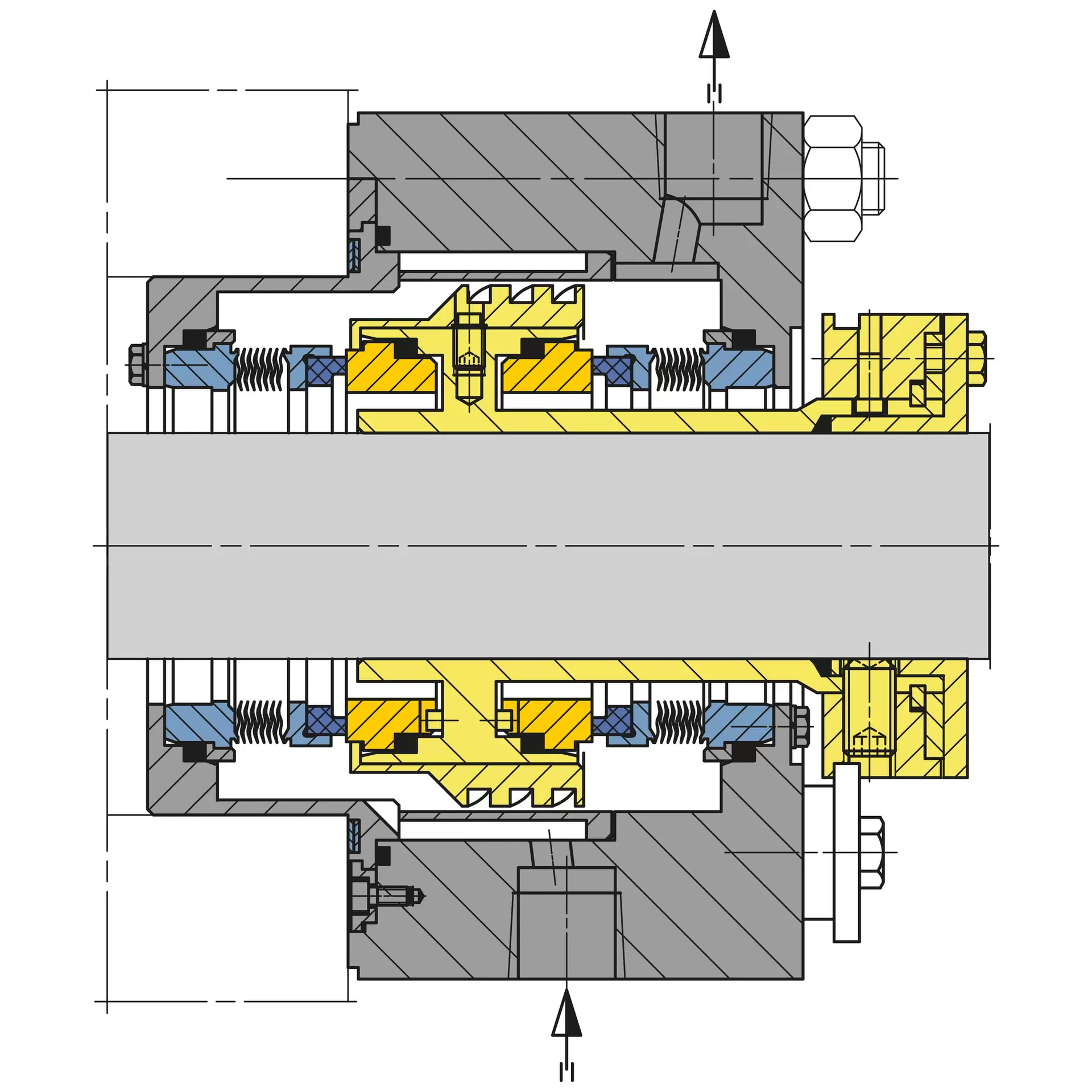

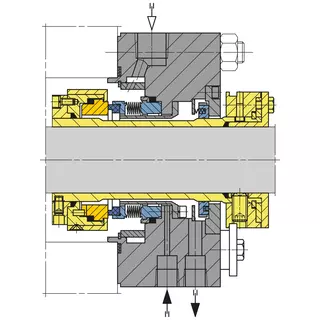

LY9TCS-S
Single seal
Arrangement: 1CW-FL

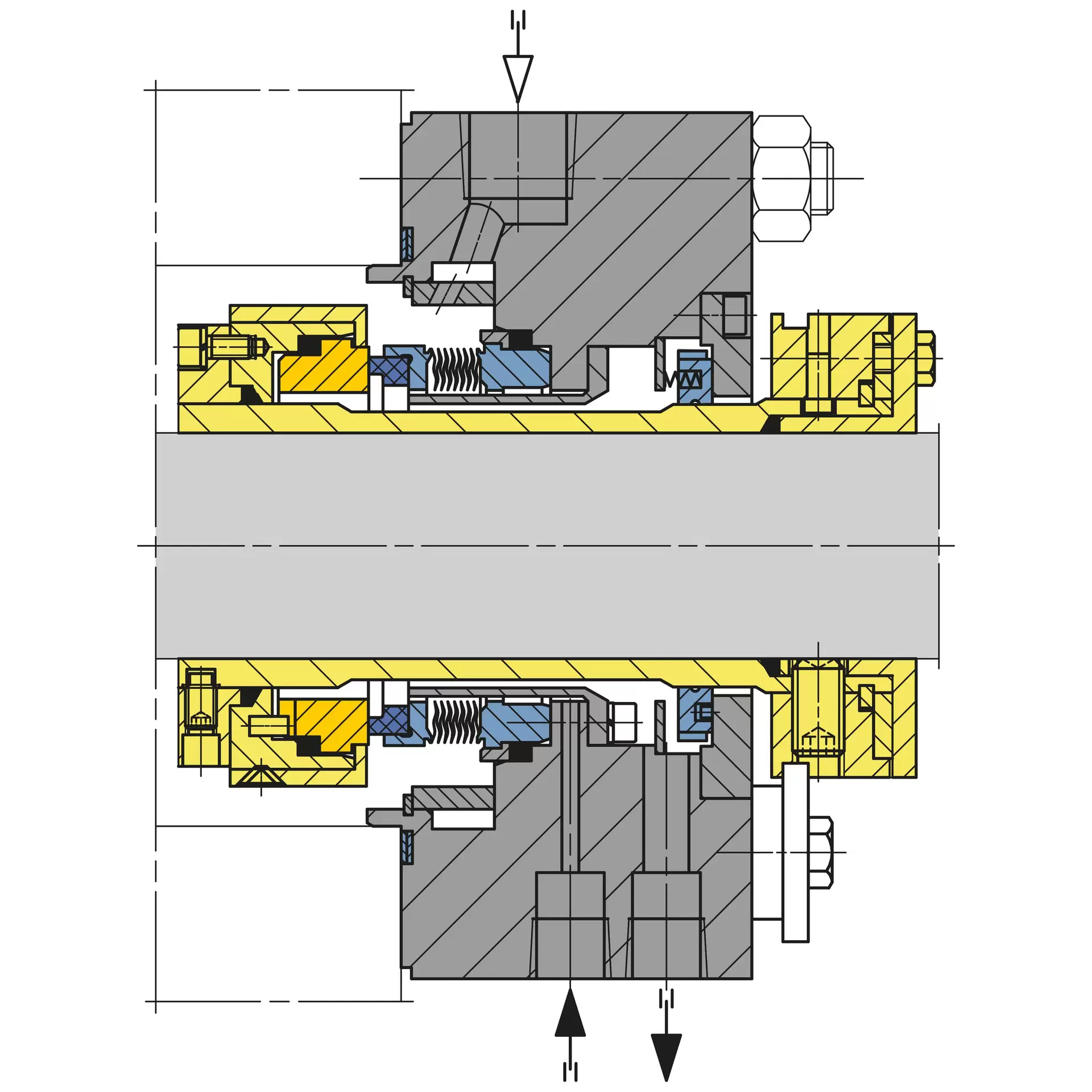

LY9TCS-F
Dual seal
Arrangement: Face-to-face, 3CW-FF
