Spiraltherm® PTFE 9595
Spiraltherm® PTFE 9595
Spiraltherm® PTFE 9595
Merkmale

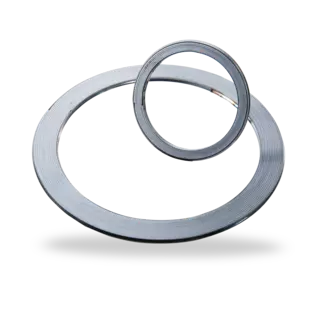

Spiraltherm® PTFE 9595 ist eine Flanschdichtung aus V-förmig profiliertem Edelstahlband mit spiralförmig gewickelter Zwischenlage aus reinem PTFE. Die Enden des Edelstahlbands sind punktgeschweißt.
Vorteile
- Hohe chemische Beständigkeit
- Durch PTFE keine Produktverschmutzung möglich
Werkstoffe
- Füllstoff: reines PTFE
- Metallspirale: 1.4541 (321) oder 1.4571 (316 Ti)
Standards und Freigaben
- FDA
Empfohlene Anwendungen
Branchen
- Chemische Industrie
- Lebensmittelindustrie
- Wärmetauscher
- Verschlussdeckel
- Tankluken
- Reaktoren
- Prozesskessel
- Flanschverbindungen
- Rohrverbindungen
Varianten
9584/... (98 % Reingrafit Füllstoff)
9594/... (99,85 % Reingrafit Füllstoff)
9594/...R (Variante mit reduziertem Schwefelgehalt des Grafitfüllstoffs < 200 ppm und Gehalt wasserlösliche Sulfate < 100 ppm)
9584/...TZ (mit zusätzlicher PTFE-Dichtzone, T < 280 °C)
9594/...TZ (mit zusätzlicher PTFE-Dichtzone, T < 280 °C)
9595/... (PTFE Füllstoff, T < 280 °C)
9596/... (Glimmer Füllstoff, T < 900 °C)
Lieferformen
Ringe:
für Nut- und Federflansche - 9595/NF
für Flansche mit Vor- und Rücksprung - 9595/VR
für Flansche mit Vor- und Rücksprung, mit Innenring - 9595/VRI
für Flansche mit glatter Dichtleiste, mit Außenring - 9595/GA
für Flansche mit glatter Dichtleiste, mit Innen- und Außenring - 9595/GIA
für Nut- und Federflansche - 9595/NF
für Flansche mit Vor- und Rücksprung - 9595/VR
für Flansche mit Vor- und Rücksprung, mit Innenring - 9595/VRI
für Flansche mit glatter Dichtleiste, mit Außenring - 9595/GA
für Flansche mit glatter Dichtleiste, mit Innen- und Außenring - 9595/GIA
Produktvarianten
Spiraltherm® PTFE 9595/GA
Spiralthermdichtung mit Außenring.
Standardlösung für unebene Flanschverbindungen.
Spiralthermdichtung mit Außenring.
Standardlösung für unebene Flanschverbindungen.
Spiraltherm® PTFE 9595/GIA
Spiralthermdichtung mit Innen- und Außenring.
Diese Dichtungsvariante ist die optimale Lösung für unebene Flanschverbindungen.
- Vermeidung von überhöhter Verpressung bei extremen Drücken.
- Reduzierte Wirbelströmung im Flanschbereich und Schutz vor Korrosion sowie Erosion.
- Verbesserte Verteilung der Verpressung über die gesamte Dichtfläche.
Spiralthermdichtung mit Innen- und Außenring.
Diese Dichtungsvariante ist die optimale Lösung für unebene Flanschverbindungen.
- Vermeidung von überhöhter Verpressung bei extremen Drücken.
- Reduzierte Wirbelströmung im Flanschbereich und Schutz vor Korrosion sowie Erosion.
- Verbesserte Verteilung der Verpressung über die gesamte Dichtfläche.
Spiraltherm® PTFE 9595/NF
Spiralthermdichtung ohne Innen- und Außenring.
Diese Dichtungsvariante wird vorwiegend in Krafthauptschlussanwendungen eingesetzt, z.B. in Feder- und Nutflanschen.
Standardabmessungen gem. EN und ASME
Spiralthermdichtung ohne Innen- und Außenring.
Diese Dichtungsvariante wird vorwiegend in Krafthauptschlussanwendungen eingesetzt, z.B. in Feder- und Nutflanschen.
Standardabmessungen gem. EN und ASME
Spiraltherm® PTFE 9595/VR
Spiralthermdichtung ohne Innen- und Außenring.
Hauptanwendung sind Flansche mit Vor- und Rücksprung.
Spiralthermdichtung ohne Innen- und Außenring.
Hauptanwendung sind Flansche mit Vor- und Rücksprung.
Spiraltherm® PTFE 9595/VRI
Spiralthermdichtung mit Innenring.
Hauptanwendung sind Flansche mit Vor- und Rücksprung.
Um die Stauchung der Dichtung zu regulieren, ist diese Variante nur mit Innenring einsetzbar.
Spiralthermdichtung mit Innenring.
Hauptanwendung sind Flansche mit Vor- und Rücksprung.
Um die Stauchung der Dichtung zu regulieren, ist diese Variante nur mit Innenring einsetzbar.
