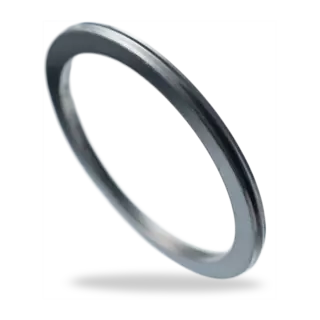

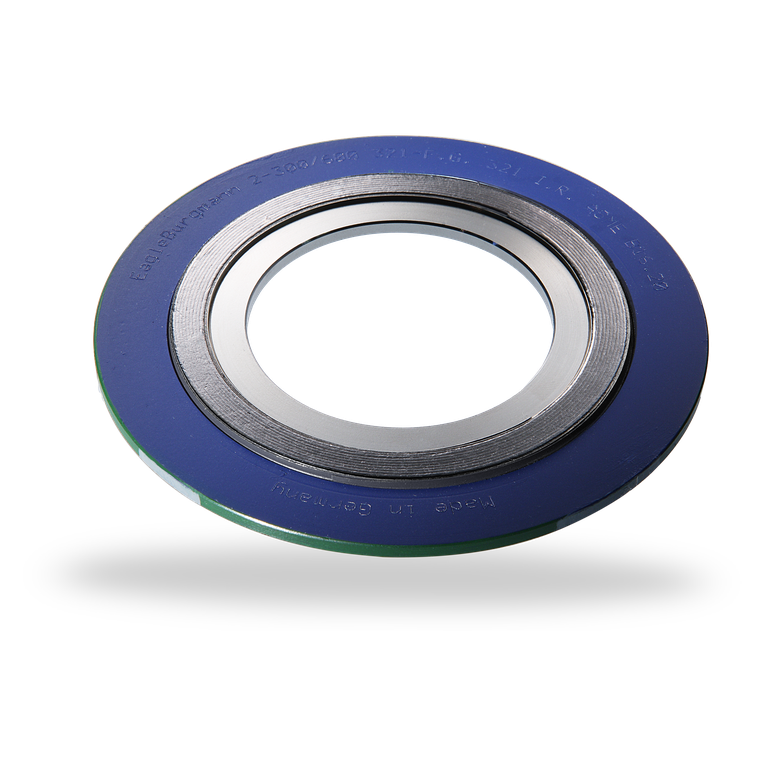

Spiraltherm® Grafit 9594
Spiraltherm® Grafit 9594
Spiraltherm® Grafit 9594
Merkmale
Spiraltherm® Grafit H 9594 ist eine Flanschdichtung aus V-förmig profiliertem Edelstahlband mit spiralförmig gewickelter Zwischenlage aus Grafit (Reinheit > 99,85 %). Die Enden des Edelstahlbands sind punktgeschweißt.
Vorteile
- Geeignet für Nuklearanwendungen
- Hohe Reinheit des Grafits
Werkstoffe
- Füllstoff: 99,85 % Reingrafit
- Metallspirale: 1.4541 (321) oder 1.4571 (316 Ti)
- Varianten 9594/...R:
Schwefelgehalt < 100 ppm, lösliche Sulfate < 100 ppm
Standards und Freigaben
- BAM (auf Anfrage)
Empfohlene Anwendungen
Branchen
- Chemische Industrie
- Petrochemische Industrie
- Kraftwerke
- Kompressoren
- Rührwerke
- Mischer
- Gebläse
- Armaturen
- Wärmetauscher und Verschlussdeckel
- Tankluken
- Reaktoren
- Prozesskessel
- Flanschverbindungen
- Rohrverbindungen
Varianten
9584/... (98 % Reingrafit Füllstoff)
9594/... (99.85 % Reinstgrafit Füllstoff)
9594/...R (Variante mit reduziertem Schwefelgehalt des Grafitfüllstoffs < 200 ppm und Gehalt wasserlösliche Sulfate < 100 ppm)
9584/...TZ (mit zusätzlicher PTFE-Dichtzone, T < 280 °C)
9594/...TZ (mit zusätzlicher PTFE-Dichtzone, T < 280 °C)
9595/... (PTFE Füllstoff, T < 280 °C)
9596/... (Glimmer Füllstoff, T < 900 °C)
9594/... (99.85 % Reinstgrafit Füllstoff)
9594/...R (Variante mit reduziertem Schwefelgehalt des Grafitfüllstoffs < 200 ppm und Gehalt wasserlösliche Sulfate < 100 ppm)
9584/...TZ (mit zusätzlicher PTFE-Dichtzone, T < 280 °C)
9594/...TZ (mit zusätzlicher PTFE-Dichtzone, T < 280 °C)
9595/... (PTFE Füllstoff, T < 280 °C)
9596/... (Glimmer Füllstoff, T < 900 °C)
Lieferformen
Ringe:
für Nut- und Federflansche - 9594/NF (Standard), 9594/NFR (Schwefelgehalt <100 ppm)
für Nut- und Federflansche, mit Stauchkurve - 9594/NFS (Standard), 9594/NFSR (Schwefelgehalt <100 ppm)
für Flansche mit Vor- und Rücksprung - 9594/VR (Standard), 9594/VRR (Schwefelgehalt <100 ppm)
für Flansche mit Vor- und Rücksprung, mit Innenring - 9594/VRI (Standard), 9594/VRIR (Schwefelgehalt <100 ppm)
für Flansche mit glatter Dichtleiste, mit Außenring - 9594/GA (Standard), 9594/GAR (Schwefelgehalt <100 ppm)
für Flansche mit glatter Dichtleiste, mit Innen- und Außenring - 9594/GIA (Standard), 9594/GIAR (Schwefelgehalt <100 ppm)
Mannlochdichtung:
9594/MH (Standard), 9594/MHR (Schwefelgehalt <100 ppm)
für Nut- und Federflansche - 9594/NF (Standard), 9594/NFR (Schwefelgehalt <100 ppm)
für Nut- und Federflansche, mit Stauchkurve - 9594/NFS (Standard), 9594/NFSR (Schwefelgehalt <100 ppm)
für Flansche mit Vor- und Rücksprung - 9594/VR (Standard), 9594/VRR (Schwefelgehalt <100 ppm)
für Flansche mit Vor- und Rücksprung, mit Innenring - 9594/VRI (Standard), 9594/VRIR (Schwefelgehalt <100 ppm)
für Flansche mit glatter Dichtleiste, mit Außenring - 9594/GA (Standard), 9594/GAR (Schwefelgehalt <100 ppm)
für Flansche mit glatter Dichtleiste, mit Innen- und Außenring - 9594/GIA (Standard), 9594/GIAR (Schwefelgehalt <100 ppm)
Mannlochdichtung:
9594/MH (Standard), 9594/MHR (Schwefelgehalt <100 ppm)
