Merkmale

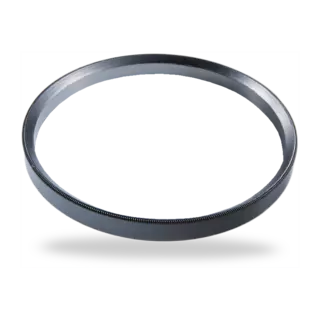

Statotherm® V Verschlussdeckeldichtungen V901 (Brettschneiderdichtungen) sind Präzisionsdichtungen aus dauerelastischem, expandiertem Grafit (Reinheit ≥99 %) ohne Bindemittel und Füllstoffe. Verschlussdeckeldichtungen werden als selbstdichtende Verschlüsse in Hochdruckarmaturen, z. B. für Kraftwerke bei hohen Temperaturen und bis zu 1.000 mm Durchmesser, erfolgreich eingesetzt.

Vorteile

  • Leichte Montage und Demontage
  • Keine Beschädigung der Dichtflächen
  • Hohe Standzeiten
  • Kein Verhärten
  • Optimiertes Dichtergebnis
  • Minimaler Verschleiß der Lauffläche

Einsatzbereich

Druck: p = 500 bar
Gleitgeschwindigkeit: vg = 2 m/s
Temperatur

  • Dauerbetrieb
    t = -200 °C ... +500 °C
  • Dampf: tmax = +550 °C

Empfohlene Rautiefe: RZ = 10 - 40 µm

Chemische Beständigkeit: pH = 0 ... 14
Beständig gegen fast alle organischen und anorganischen Säuren, Laugen, Öle und Lösungsmittel.

Dichte (Vormaterial): 0,7 oder 1,0 g/cm3
V901/B5: Dichte 1,3 g/cm3
V901/B6: Dichte 1,4 g/cm3
V901/B7: Dichte 1,6 g/cm3
V901/B8: Dichte 1,8 g/cm3

Empfohlene Anwendungen

  • Prozessindustrie
  • Petrochemische Industrie
  • Chemische Industrie
  • Kraftwerkstechnik
  • Gebäudetechnik
  • Armaturen

Varianten

SealCodes>Rechteckprofil (ohne, mit einer und mit zwei Kappen):
V901/R7, V901/R7K, V901/RKK, V901/RWK

Außenschräge (ohne, mit einer und mit zwei Kappen):
V901/A7, V901/A7K, V901/AKK

Innenschräge (ohne, mit einer und mit zwei Kappen):
V901/I7, V901/I7K, V901-IKK
Auch in Nuklearqualität erhältlich (Grafitreinheit > 99,85%):
V901/7N
Grafitreinheit > 98%:
V911

Hinweis

Design and ordering information
The design of the cover seal depends on the pressure and dimensions. Please specify the operating conditions and profile shape with any enquiries or orders (example: pressure in bar, diameter d1 and d2, profile shape I, A or R).

Lieferformen

  • Formgepresste Ringe, nach Zeichnung, Maßangaben oder sonstigen Vereinbarungen

Profil I = Ring mit Innenabschrägung
Profil A = Ring mit Außenabschrägung
Profil R = Rechteckige Form
