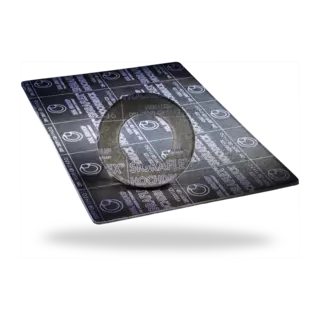

Statotherm® HD 9593/HD
Merkmale
Statotherm® HD 9593/HD ist eine verstärkte, mehrlagige Grafitdichtungsplatte aus 0,5 mm dicken Lagen hochwertiger, imprägnierter Grafitfolie (Reinheit ≥99,85 %) in kleberfreiem Verbund mit 0,05 mm dicken Edelstahlfolien (AISI 316 (L)). Statotherm® HD 9593/HD ist hervorragend geeignet für den Einsatz bei hoher Flächenpressung und gleichzeitig hohem Betriebsdruck. Diese Dichtung wird insbesondere bei erhöhten Anforderungen an Dichtheit und Betriebssicherheit verwendet. Entspricht Sigraflex® Hochdruck unseres Partners SGL.
Vorteile
- Sehr hohe maximale Flächenpressung
- Keine Versprödung (da klebstoffrei)
- Hohe mechanische Festigkeit
Einsatzbereich
Druck: p = 250 bar
Temperatur
- Dauerbetrieb
t = -250 °C ... +450 °C - Dampf: tmax = +550 °C
Empfohlene Rautiefe: RZ = 12,5 - 50 µm
Chemische Beständigkeit: pH = 0 ... 14
Beständig gegen nahezu alle organischen und anorganischen Säuren, Laugen, Öle und Lösungsmittel. Nicht geeignet für den Einsatz in stark oxidierenden Medien sowie in elementarem Fluor, Brom, Schwefeltrioxid und Ozon (O3) > 150 °C.
Standards und Freigaben
- TA Luft in verschiedenen gebördelten Ausführungen und ungebördelt für Nut- und Federflansche
- BAM (Auf Anfrage)
- DVGW
- Fire Safe (API 607)
- Ausblassicherheit (TÜV Süd)
- Germanischer Lloyd
- TRD 401
Empfohlene Anwendungen
- Gebäudetechnik
- Kraftwerkstechnik
- Kompressoren
- Armaturen
- Flanschverbindungen
- Rohrverbindungen
Varianten
9593/HDP (Platten)
9593/HDR (Ringe und Formteile)
9593/HDMH (Mannlochdichtung nach TRD 401, Dickee: 3,0 mm)
9593/HDRIG (mit Innenbördel)
9593/HDPpro (imprägniert; speziell für Anwendungen nach TA-Luft)
9593/HDOR (Reduzierter Schwefelgehalt < 200 ppm)
Hinweis
Für sicheren Betrieb nur trockene und unbeschädigte Dichtungen verwenden.
Lieferformen
- Platten:
1.000 x 1.000, 1.500 x 1.500 mm
in 1,0 / 1,5 / 2,0 / 3,0 / 4,0 mm Dicke - Ringe und Formteile:
Standardabmessungen gem. DIN EN 1514-1 und ASME B16.21 - Mannlochdichtung nach TRD 401 in 3,0 mm Dicke
