eMAK
eMAK

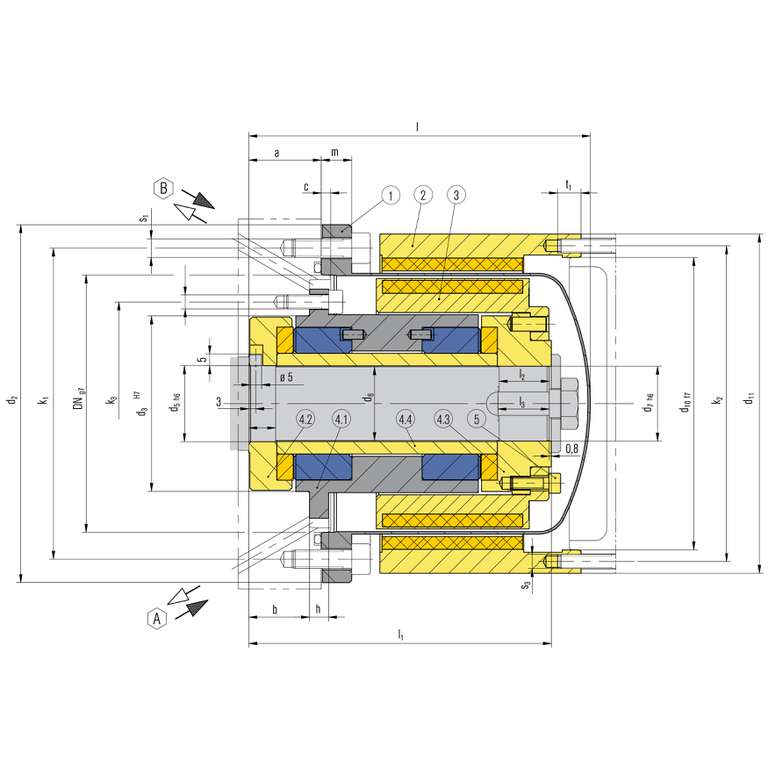

| Pos. | Benennung |
| 1 | Spalttopf |
| 2 | Außenrotor mit Magneten |
| 3 | Innenrotor mit Magneten |
| 4.1 | Radialgleitlager |
| 4.2 | Axialgleitlager |
| 4.3 | Axialgleitlager |
| 4.4 | Wellenhülse |
| 5 | Zylinderschraube |
eMAK
Merkmale
Magnetkupplungen (MAK) sind eine hermetisch dichte und wartungsarme Lösung zur Abdichtung von Pumpen, Rührwerken und Lüfterantrieben. Gefährliche oder kostbare Medien bleiben da, wo sie hingehören: Im geschlossen Systemkreislauf. Im Gegenzug dringt nichts ein, was das Medium verunreinigen könnte.
- Für Standardanwendungen bis 25 bar
- Ab Lager verfügbar
- Spalttopf einwandig
- Mit produktgeschmiertem Gleitlager (optional)
- Besonders Leistungsstark
- Energieeffizient
- Höchst zuverlässig und wartungsfrei
Vorteile
Mit der eMAK bieten wir Ihnen einen neuen Effizienz-Standard bei Magnetkupplungen. Eine besondere Bauweise in Kombination mit einem speziellen Spalttopf sowie Hochleistungsmagneten der neuesten Generation machen diese Magnetkupplung besonders leistungsstark. So ist mit der eMAK z.B. eine wesentlich kompaktere Pumpen-Bauweise möglich. Die eMAK ist speziell für Standardanwendungen bis zu 25 bar konzipiert und ab Lager verfügbar.
- Hermetisch dicht / Leckage-frei
- Hochfester, korrosionsbeständiger Spalttopf aus Inconel®
- Hochleistungsmagnete aus Samarium-Kobalt
- Bei störungsfreiem Betrieb völlig wartungsfrei
- Produktgeschmiertes Lager (optional) erfordert kein Versorgungssystem
- Unkomplizierter Wechsel zur eMAK-Baureihe
- Ab Lager verfügbar
- Spezielles Konfigurationstool (online) zur schnellen Dichtungsauslegung
Werkstoffe
Gleitlagermaterial: Siliziumkarbid SiC (Q1),
Magnete: SmCo (MA3),
Metallische Teile: CrNiMO Stahlt 1.4404 (G), CrNiMo Stahl 1.4462 (G1), Inconel®
Magnete: SmCo (MA3),
Metallische Teile: CrNiMO Stahlt 1.4404 (G), CrNiMo Stahl 1.4462 (G1), Inconel®
Standards und Freigaben
- ISO 15783
- ISO 5199
- EN 22858
- ISO 2858
- ATEX Zone 1, 2
- FDA
- TA-Luft-konform
Empfohlene Anwendungen
- Chemie
- Raffinerietechnik
- Pharmazeutische Industrie
- Nahrungsmittel-und Getränkeindustrie
- CCUS
- Wasserstoff
- Energierzeugung
- Pumpen
- Mischer, Rührwerke
- Lüfter
- Gebläse
- Autoklaven
Funktionsbeschreibung
Die Kraftübertragung vom Antrieb zur im Produkt laufenden Welle erfolgt berührungslos über Magnete. Zwischen den Rotoren befindet sich der Spalttopf, das dichtende Element. Er trennt den Produktraum von der Atmosphäre und dichtet diesen statisch hermetisch ab.
