STD1
Merkmale
Der Einsatz einer STD bietet die Möglichkeit des Dichtungswechsels bei gefülltem, unter Druck stehendem Behälter (Wellenstillstand). Anschlussmaße nach DIN 28138T1 möglich. Werkstoffbeständigkeiten beachten.
Vorteile
Für jede Einbaulage geeignet.
Einsatzbereich
Wellendurchmesser:
d3 = 40 ... 200 mm (1,57" ... 7,87")
Druck: p1 = 16 bar (232 PSI)
Temperatur: t = +100 °C (+212 °F)

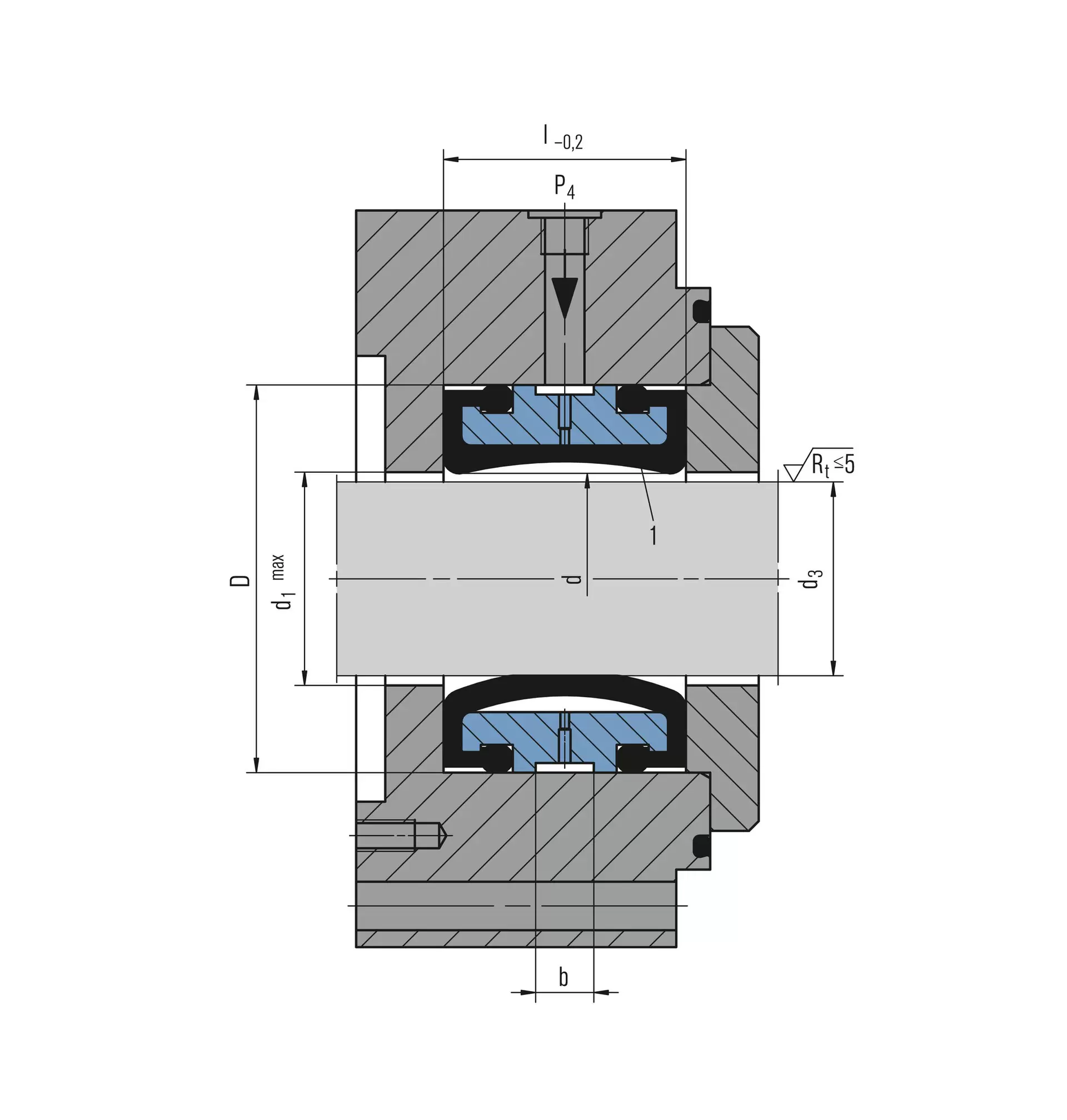

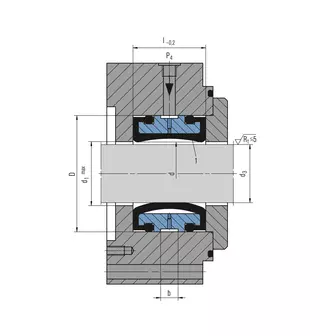

Elastomer-Dichtelement (Pos. 1) pneumatisch oder hydraulisch betätigt
(Schließdruck p4 > p1).
! Bitte beachten Sie, dass die angegebenen Einsatzgrenzen sich gegenseitig beeinflussen und somit nicht alle Extremwerte gleichzeitig in Anspruch genommen werden können.
Standards und Freigaben
- TA-Luft-konform*
(*) Stillstandsdichtungen werden in der TA Luft nicht explizit erwähnt, können aber in bestimmten Anwendungen eine Lösung sein. Der Einsatz ist mit der Genehmigungsbehörde zu klären.
Empfohlene Anwendungen
- Chemische Industrie
- Pharmazeutische Industrie
- Rührwerke
Hinweis
Nicht möglich bzw. sinnvoll bei Produkten, die eindicken oder aushärten, wenn PTFE für Nebendichtungen gefordert ist, und im Sterilbetrieb (Fermenter).
