MA390 / MA391
Shop-Links für Mobilgeräte
Zum Vergrößern auf das Bild klicken

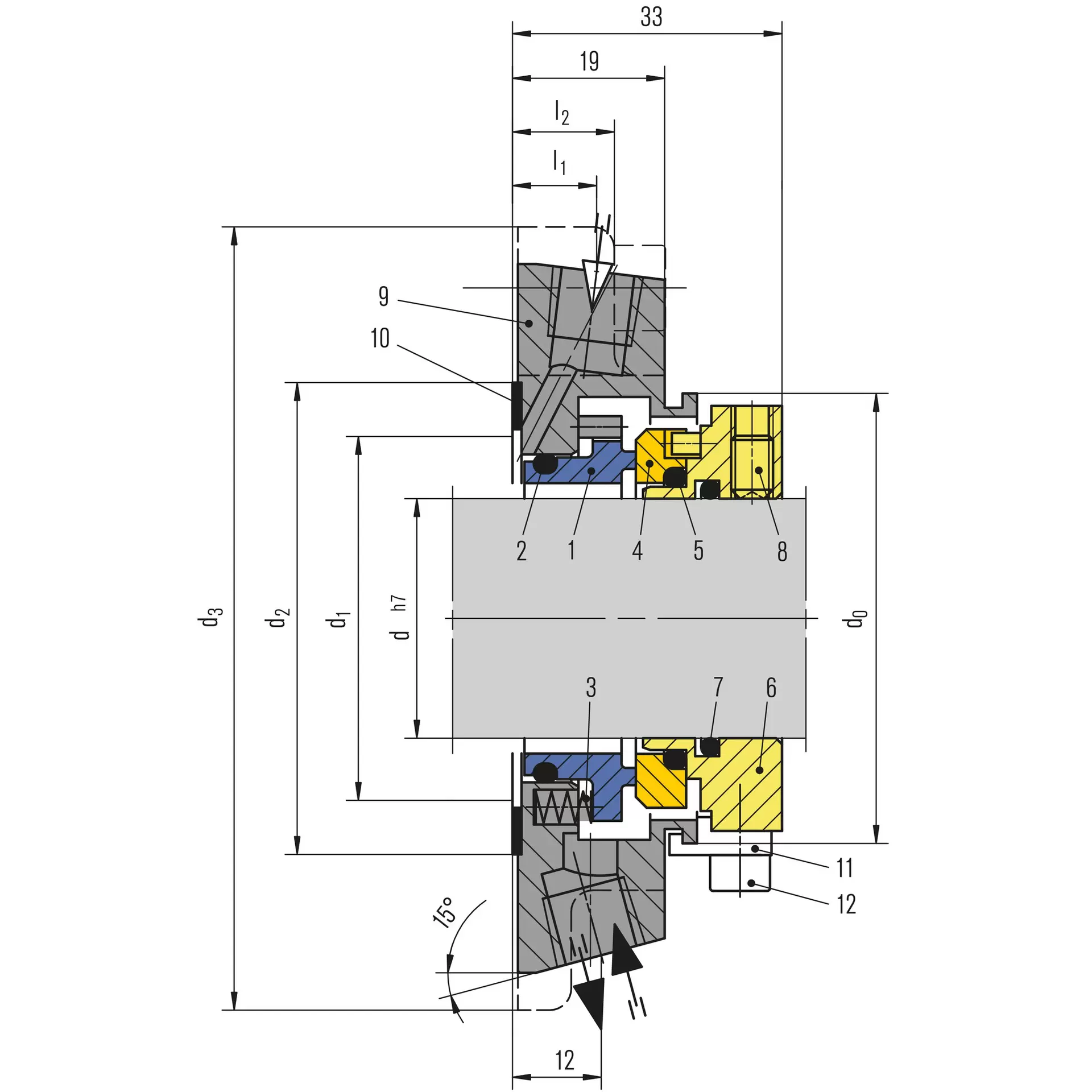

| Item | Description |
|---|---|
| 1 | Seal face |
| 2, 5, 7 | O-Ring |
| 3 | Spring |
| 4 | Seat |
| 6 | Drive collar |
| 8 | Set screw |
| 9 | Seal cover |
| 10 | Gasket |
| 11 | Assembly fixture |
| 12 | HSH cap screw |
MA390 / MA391
Merkmale
- Cartridge
- Entlastet
- Drehrichtungsunabhängig
- Gruppenbefederung stationär
- Feder und Mitnehmerstift atmosphärenseitig angeordnet
Vorteile
- Extrem kurzes Design -
totale Länge einschließlich Dichtungsdeckel nur 33 mm - Einfache Installation ohne Modifikation der Stopfbuchse
- Hervorragendes Nachsetzverhalten, kein Einfluss von Vibrationen und Wellenauslenkungen
- Außenanordnung begünstigt Kühlung der Dichtung
- Produktgeschützte Befederung und Drehmomentmitnahme
Einsatzbereich
MA390:
Druck: p = … 20 bar (290 PSI)
Temperatur:
t = -20 °C …160 °C (-4 °F ... 320 °F) (Öl),
0 °C ... 60 °C (32 °F ... 140 °F) (Wasser)
Gleitgeschwindigkeit:
vg = max. 20 m/s (66 ft/s)
Viskosität: 0,5 Pa·s
Feststoffgehalt: 0,3 %
MA391:
Druck: p = … 16 bar (232 PSI)
Temperatur:
t = -20 °C …160 °C (-4 °F ... 320 °F) (Öl),
0 °C ... 60 °C (32 °F ... 140 °F) (Wasser)
Gleitgeschwindigkeit: vg = max. 20 m/s (66 ft/s)
Viskosität: 3 Pa·s
Feststoffgehalt: 10 %
Werkstoffe
Gleitring (MA390): Kohlegrafit hochverdichtet
Gleitring (MA391): Siliziumkarbid (Q1)
Gegenring (MA390/391): Siliziumkarbid (Q1)
Metallische Teile: CrNiMo-Stahl (G)
Nebendichtungen: FKM (V)
Standards und Freigaben
- EN 12756
- ISO 3096
Empfohlene Anwendungen
- Universell einsetzbar
- Petrochemische Industrie
- Chemische Industrie
- Pharmazeutische Industrie
- Zellstoff- und Papierindustrie
- Wasser- und Abwassertechnik
- Nahrungsmittelindustrie
- Kreiselpumpen
- Exzenterschneckenpumpen
- Prozesspumpen
