ED560
Shop-Links für Mobilgeräte

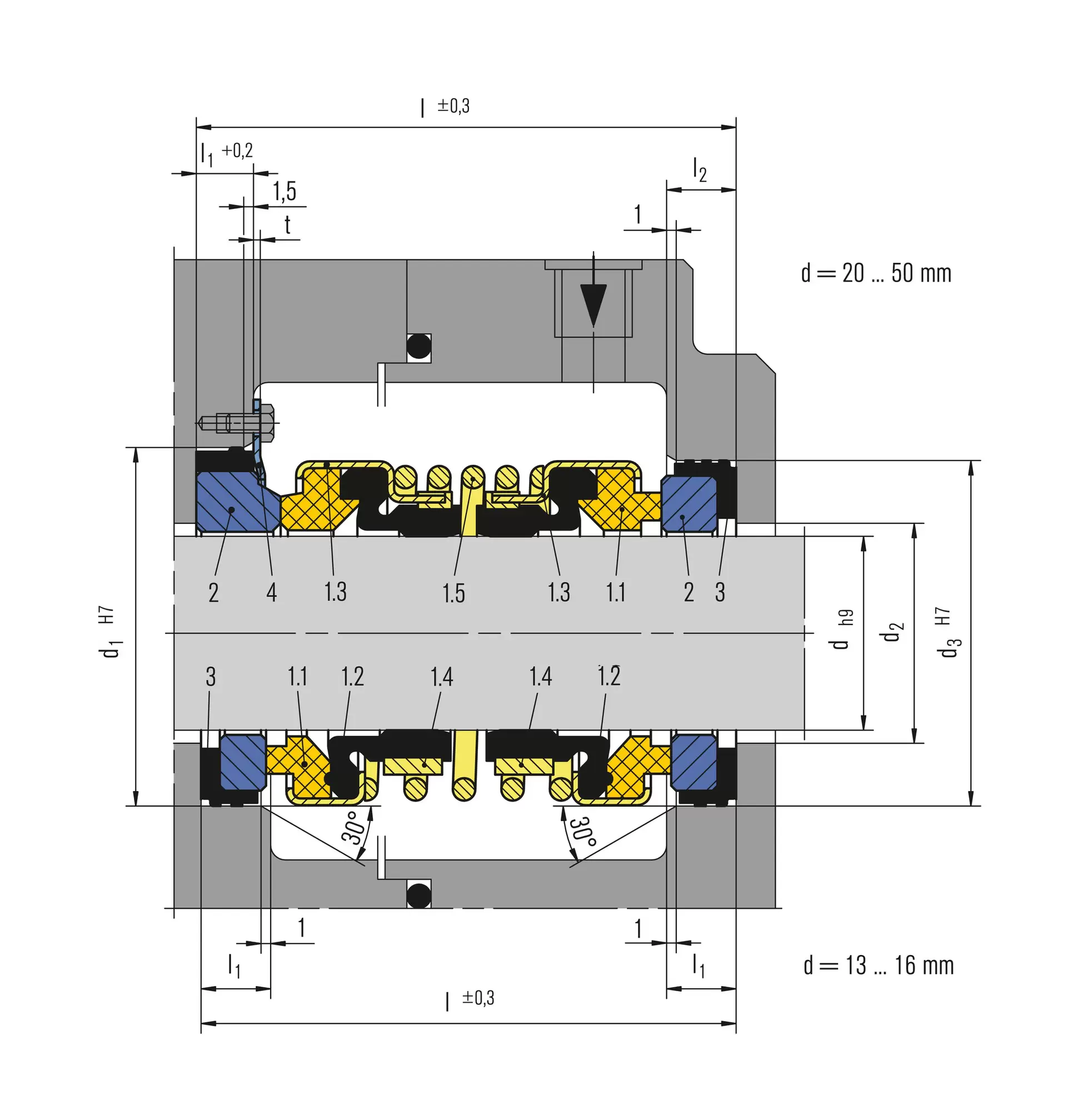

Zum Vergrößern auf das Bild klicken
| Pos. | Benennung |
|---|---|
| 1.1 | Gleitring |
| 1.2 | Balg |
| 1.3 | Winkelring |
| 1.4 | Mitnehmer |
| 1.5 | Feder |
| 2 | Gegenring |
| 3 | Winkelmanschette |
| 4 | Scheibe |

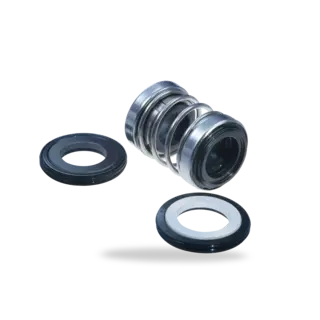

ED560
Merkmale
- Doppeldichtung
- Gute chemische Beständigkeit und bei Feststoffen geeignet
- Hohe Flexibilität durch Eigenfertigung der Gleitteile
Vorteile
Die ED560 ist eine Doppeldichtung in Back-to-back-Anordnung auf Basis der EA560. Dadurch sind in dieser Dichtung die Vorteile der EA560 mit denen einer Doppeldichtung kombiniert.
Einsatzbereich
Wellendurchmesser:
d1 = 13 ... 50 mm (0,51" ... 1,96")
Druck: p1 = d ≤19 mm: 2 bar (29 PSI),
d ≥ 20 mm: 3 bar (44 PSI),
Vakuum ... 0,1 bar (1,45 PSI)
Temperatur:
t = -20 °C ... +70 °C (-4 °F ... 158 °F)
Gleitgeschwindigkeit: vg = 5 m/s (16 ft/s)
Axialbewegung: ±1,0 mm
Werkstoffe
Gleitring: Kohlegrafit kunstharzimprägniert (B), Siliziumkarbid (Q1, Q2)
Gegenring: Aluminiumoxid (V), Siliziumkarbid (Q1, Q2)
Elastomer: NBR (P)
Metallische Teile: CrNi-Stahl (F)
Empfohlene Anwendungen
- Wasser und Abwasser
- Glykole
- Öle
- Wasser- und Abwassertechnik
- Chemische Industrie
- Prozessindustrie
- Brauchwasserpumpen
- Tauchmotorpumpen
- Motorpumpen
- Umwälzpumpen
