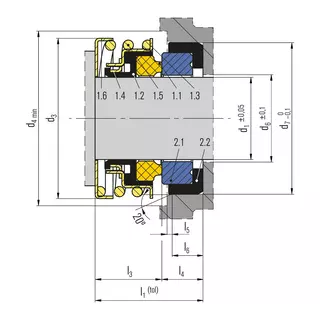

Zum Vergrößern auf das Bild klicken

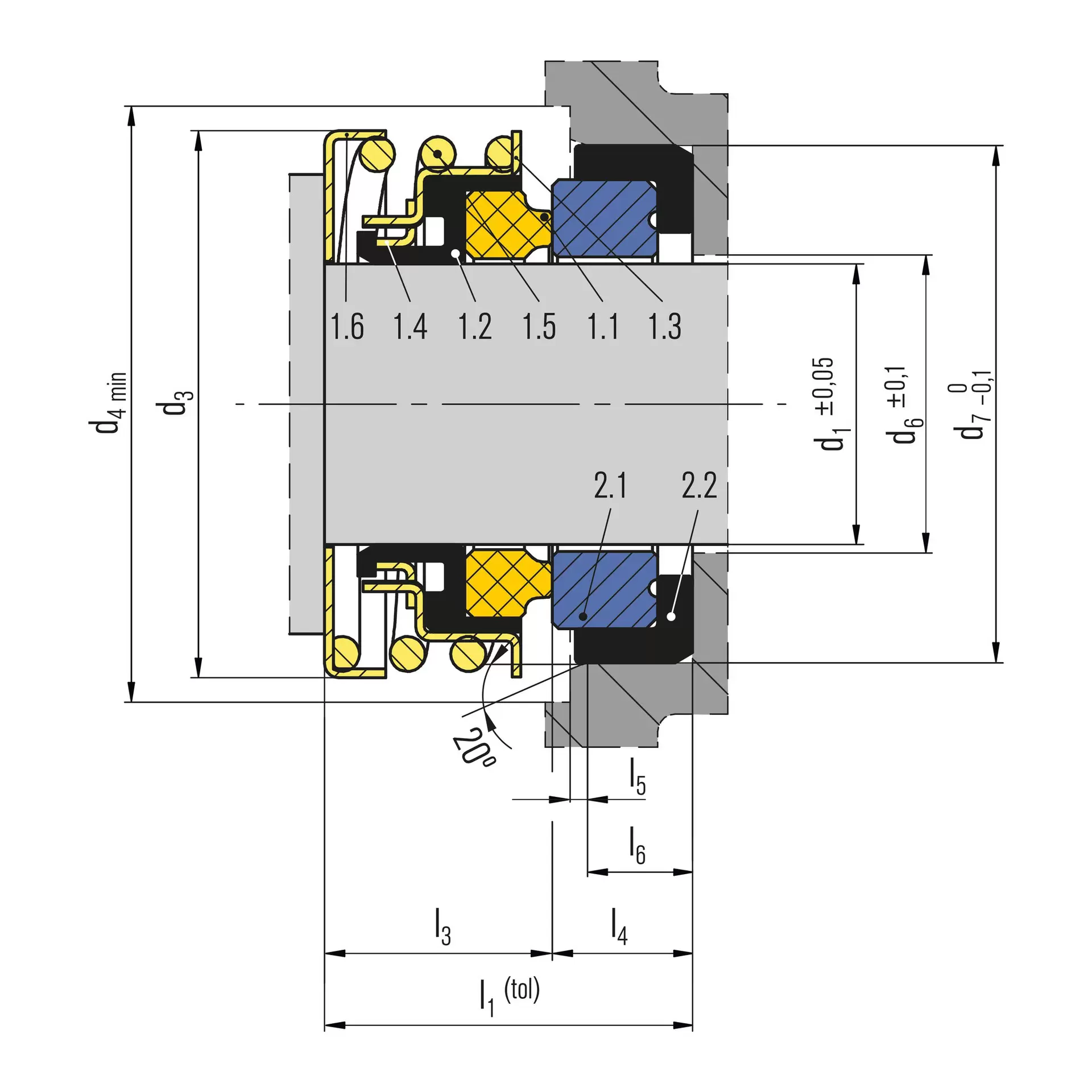

| Pos. | Benennung |
|---|---|
| 1.1 | Gleitring |
| 2.1 | Stationärer Gegenring |
| 1.2 | Balg |
| 1.3 | Winkelring |
| 1.4 | Mitnehmer |
| 1.5 | Feder |
| 1.6 | Federteller |
| 2.2 | Winkelmanschette |

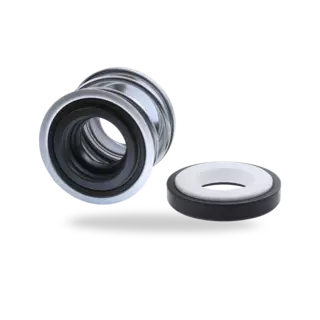

BT-PN
Merkmale
- Einzel- und Doppeldichtung
- Für glatte Wellen
- Elastomerbalg rotierend
- Nicht entlastet
- Drehrichtungsunabhängig
Vorteile
- Balg und Feder frei von Torsionsbelastung
- Universell einsetzbar
- Großseriendichtung
- Individuelle Anpassung an das Pumpen-Design möglich
- Anbaulänge kundespezifisch anpassbar
Einsatzbereich
Wellendurchmesser:
d1 = 8 … 40 mm (0,31" … 1,57")
Druck:
p1* = 12 bar (174 PSI),
Vakuum … 0,5 bar (7,45 PSI)
Temperatur:
t* = -20 °C … +120 °C (-4 °F … +248 °F)
Gleitgeschwindigkeit:
vg = 10 m/s (33 ft/s)
* Abhängig von Medium, Größe und Werkstoffen
Werkstoffe
Gleitring:
Kohlegrafit antimonimprägniert (A), Kohlegrafit kunstharzimprägniert (B), Kohlegrafit massiv (B3), Siliziumkarbid (Q1, Q6)
Gegenring:
Al-Oxide (V, V1), Siliziumkarbid (Q1, Q6, Q7)
Elastomers:
NBR (P), EPDM (E), FKM (V)
Metallische Teile:
CrNi-Stahl 1.4301 (F), CrNiMo-Stahl 1.4401 (G)
Standards und Freigaben
- Verschiedene Materialzulassungen wie WRAS, UBA, ACS, NSF, FDA verfügbar (abhängig von nach Typ und Materialkombination). Bitte anfragen!
Empfohlene Anwendungen
- Wasser- und Abwassertechnik
- Lebensmittel- und Getränkeindustrie
- Medien mit geringem Feststoffgehalt
- Tauchmotorpumpen (z.B. in Back-to-Back-Anordnung)
- Ölgefüllte Unterwassermotoren (4" / 6")
- Umwälzpumpen
- Haushaltsgeräte
- Drehschieberpumpen (z.B. für Kaffeemaschinen)
- Duschabsaugepumpen
Produktvarianten

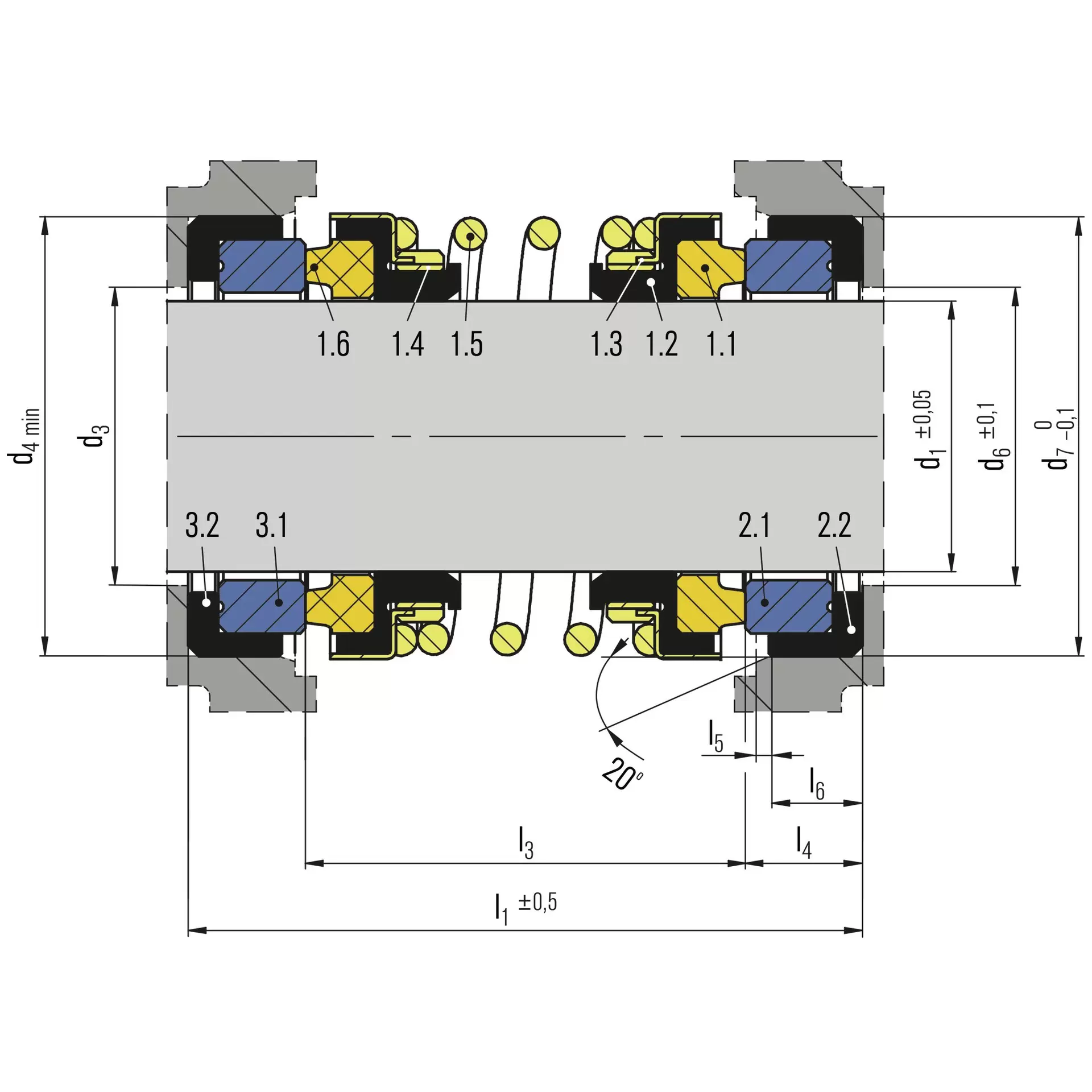

BT-PN oder BT-PNL als Doppeldichtung
(Back-to-Back-Anordnung)
Positionen und Bezeichnungen wie bei BT-PN.
Doppeldichtung in Back-to-Back-Anordnung basierend auf BT-PN oder BT-PNL.
Die Dichtung vereint damit die Vorteile der BT-PN bzw. BT-PNL Dichtung mit denen einer Doppeldichtung.
Kundenspezifische Abmessungen und Längen sind auf Anfrage möglich.
Bei dieser Konfiguration muss der Betriebsdruck (produktseitig) auf max. 2 bar (29 PSI) begrenzt werden.
Spezifischen Anwendungen und Betriebsgrenzen bitte anfragen.
Pos. Benennung
1.1, 1.6 Gleitring
2.1, 3.1 Stationärer Gegenring
1.2 Balg
1.3 Winkelring
1.4 Mitnehmer
1.5 Feder
2.2, 3.2 Winkelmanschette

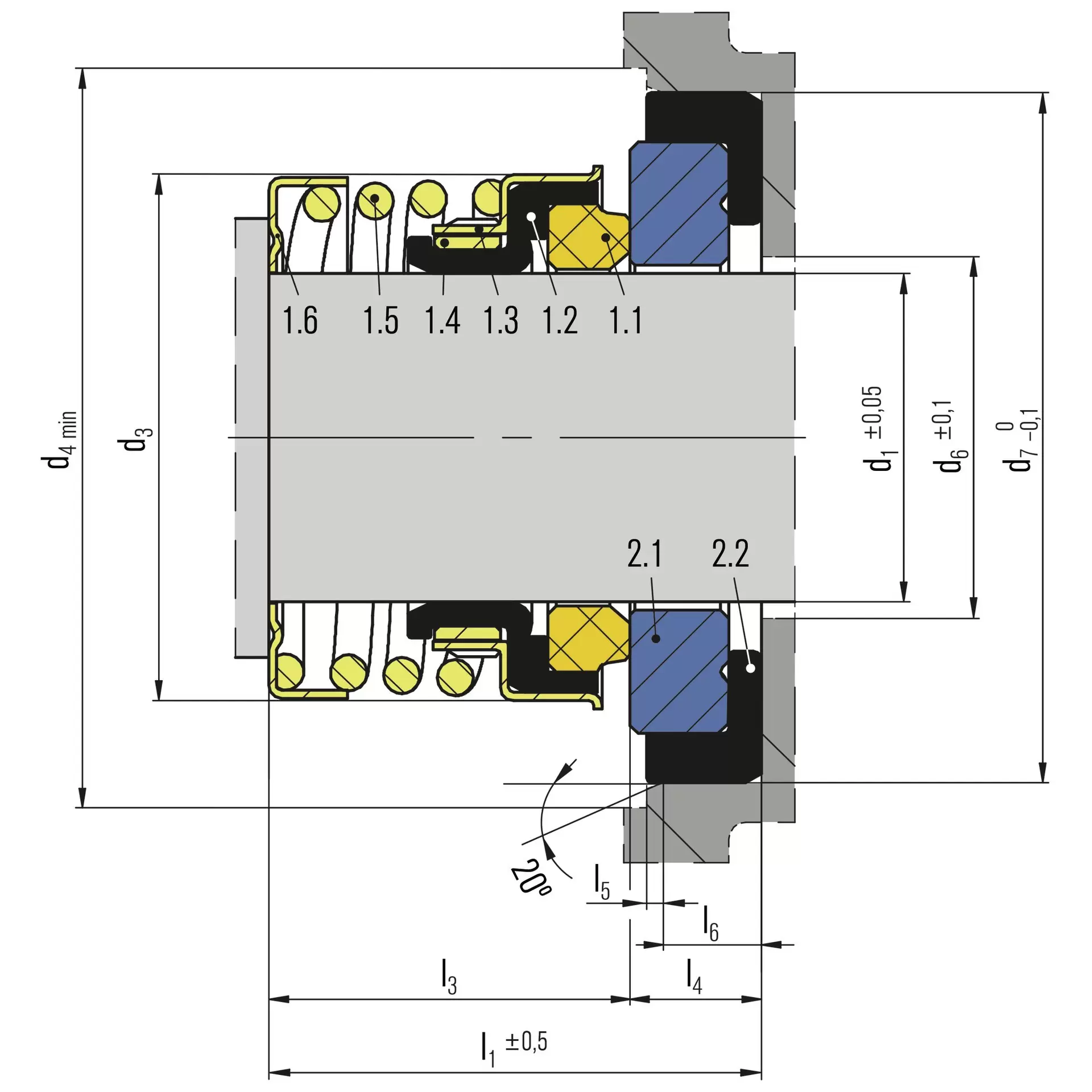

BT-PNL
Positionen und Bezeichnungen wie bei BT-PN aber mit kleinerem Außendurchmesser (d3).
Pos. Benennung
1.1 Gleitring
2.1 Stationärer Gegenring
1.2 Balg
1.3 Winkelring
1.4 Mitnehmer
1.5 Feder
1.6 Federteller
2.2 Winkelmanschette
