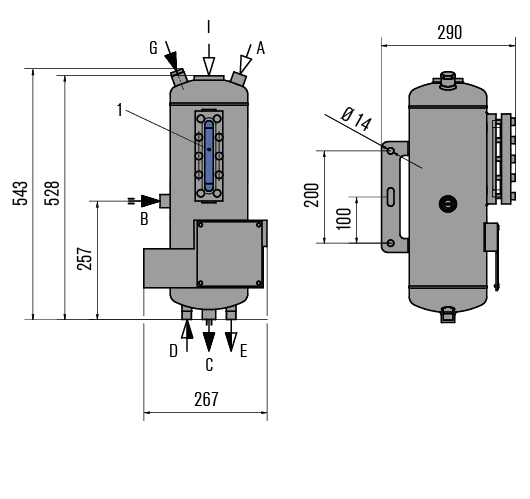

| Pos. | Benennung |
|---|---|
| A | N2-Anschluss / Entlüftung |
| B | von der Gleitringdichtung |
| C | zur Gleitringdichtung |
| D | Kühlwasser EIN |
| E | Kühlwasser AUS |
| G | Füllanschluss |
| 1 | Schauglas |
TSA2
Merkmale
- Nachfolgermodell des TS2000, TS1020
- Für ANSI-Pumpen in chemischen Applikationen
- Druckbereich bis 25 bar(g)
- 40 % höheres Nutzvolumen im Vergleich zur Vorgängerversion
- Schauglas zur Füllstandüberwachung
- Ausstattung mit Kühlwendel bereits in der Basisausführung
- Serienmäßig alle notwendigen Systemanschlüsse und -halterungen für optionale Komponenten vorhanden
- Zirkulation in Anlehnung an API 682 / ISO 21049: Plan 52, Plan 53A
Vorteile
- Verbesserte Wärmeableitung
- Behälter aus 316/316L - 1.4401/1.4404 Edelstahl, Schauglas aus Borosilikat-Glas
- Modularer Systemaufbau, zahlreiche vorkonfigurierte Varianten verfügbar
- Anschlussmuffen mit gekammerter Flachdichtung vermeiden Verunreinigung des Kreislaufs mit Gewindedichtmittel
- Sehr kurze Lieferzeit
- Attraktive Preisgestaltung
Standards und Freigaben
- ASME VIII, Div. 1 (Konstruktion, Berechnung und Fertigung)
- PED 2014/68/EU (optional)
- SELO, TR CU auf Anfrage
- TA-Luft-konform
Empfohlene Anwendungen
- Chemische Industrie
- Petrochemische Industrie
- Öl- und Gasindustrie
- Raffiniertechnik
Funktionsbeschreibung
Das TS-System erfüllt für den Betrieb von Doppeldichtungen alle Grundaufgaben eines Sperrsystems:
- Druckaufbau im Sperrraum
- Leckage-Ausgleich
- Zirkulation der Sperrflüssigkeit durch Thermosiphoneffekt oder Zwangsumlaug
- Kühlung der Dichtung
- Gezielte Aufnahme der Produkt-Leckage und Verhindern von Trockenlauf (Tandemanordnung). Bei Druckbeaufschlagung erfolgt diese über Druckluft bzw. Stickstoff.
Technische Daten
Behältervolumen: 9 Liter
Zulässiger Druck (1): max. 25 bar(g) (362 psi); Varianten mit bis zu 40 bar(g) möglich
Zulässige Temperatur (1): -60 °C … + 200 °C (-76 °F … + 392 °F)
Arbeitsvolumen MAX-MIN: 2,5 Liter
Kühlleistung abhängig vom Prozessmedium (Low flow / High flow)
| Wasser | 2.9 kW2) / 4 kW3) |
|---|---|
| Ethylene glycol Wasser (30:70) | 2.2 kW2) / 3 kW3) |
| Öl ISO VG10 | 0.6 kW2) / 0.9 kW3) |
Material (medienberührende Teile): Edelstahl 316/316L - 1.4401/1.4404
Schauglas: Reflex Borosilikat-Glas
Dichtung: PTFE
Leergewicht: 15 kg (33 lb)
1) Auslegungsdaten, zulässige Arbeitswerte sind von den Einsatzbedingungen abhängig.
2) Low Flow: 8 l/min (Prozess Flüssigkeit), 10 l/min (Kühlwasser), △T = 40 K (heiß - kalt)
3) High Flow: 15 l/min (Prozess Flüssigkeit), 20 l/min (Kühlwasser), △T = 40 K (heiß - kalt)
Produktvarianten

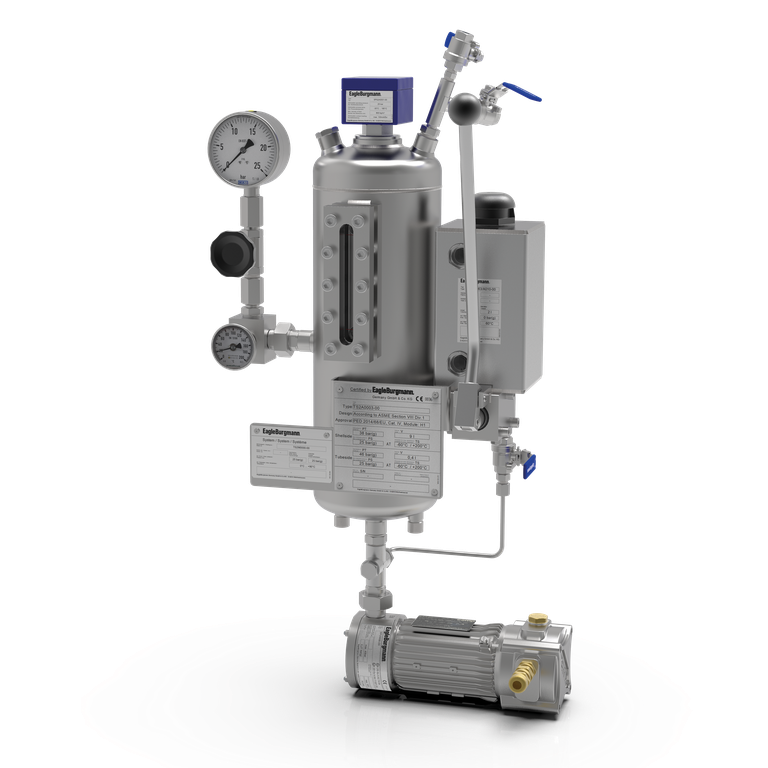

Konfigurierbare Komponenten
- Behälter
- Niveauschalter
- Messeinrichtung
- Umwälzpumpe
- N2-Anschluss und Entlüftung
- Fülleinrichtung
- Nachspeisepumpe
- Entleerung
- Grundrahmen
Für eine fachgerechte Auslegung und Konfiguration Ihres TSA2-Thermosiphonsystems kontaktieren Sie bitte unsere Experten des Technical Sales Supports.
