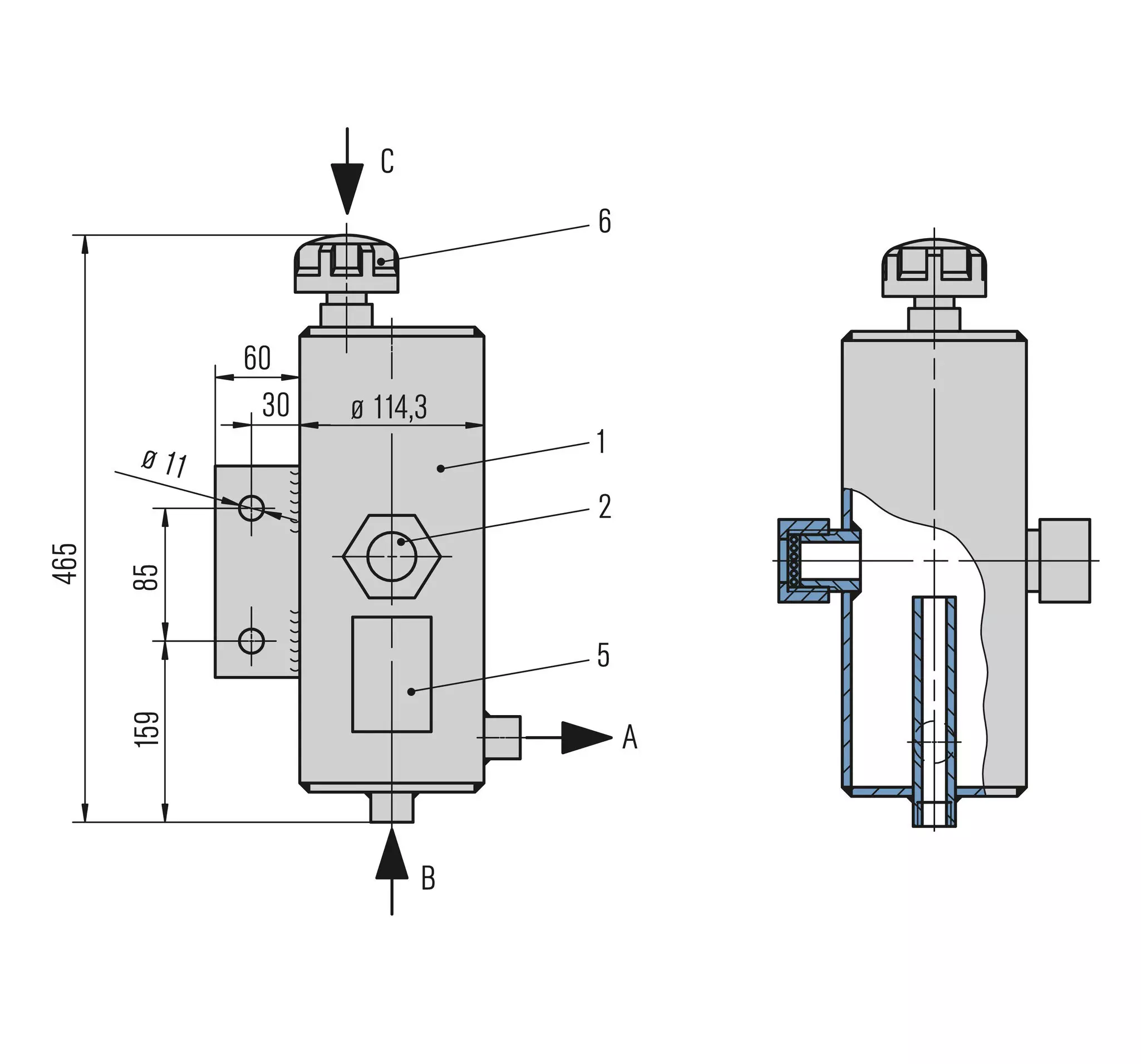

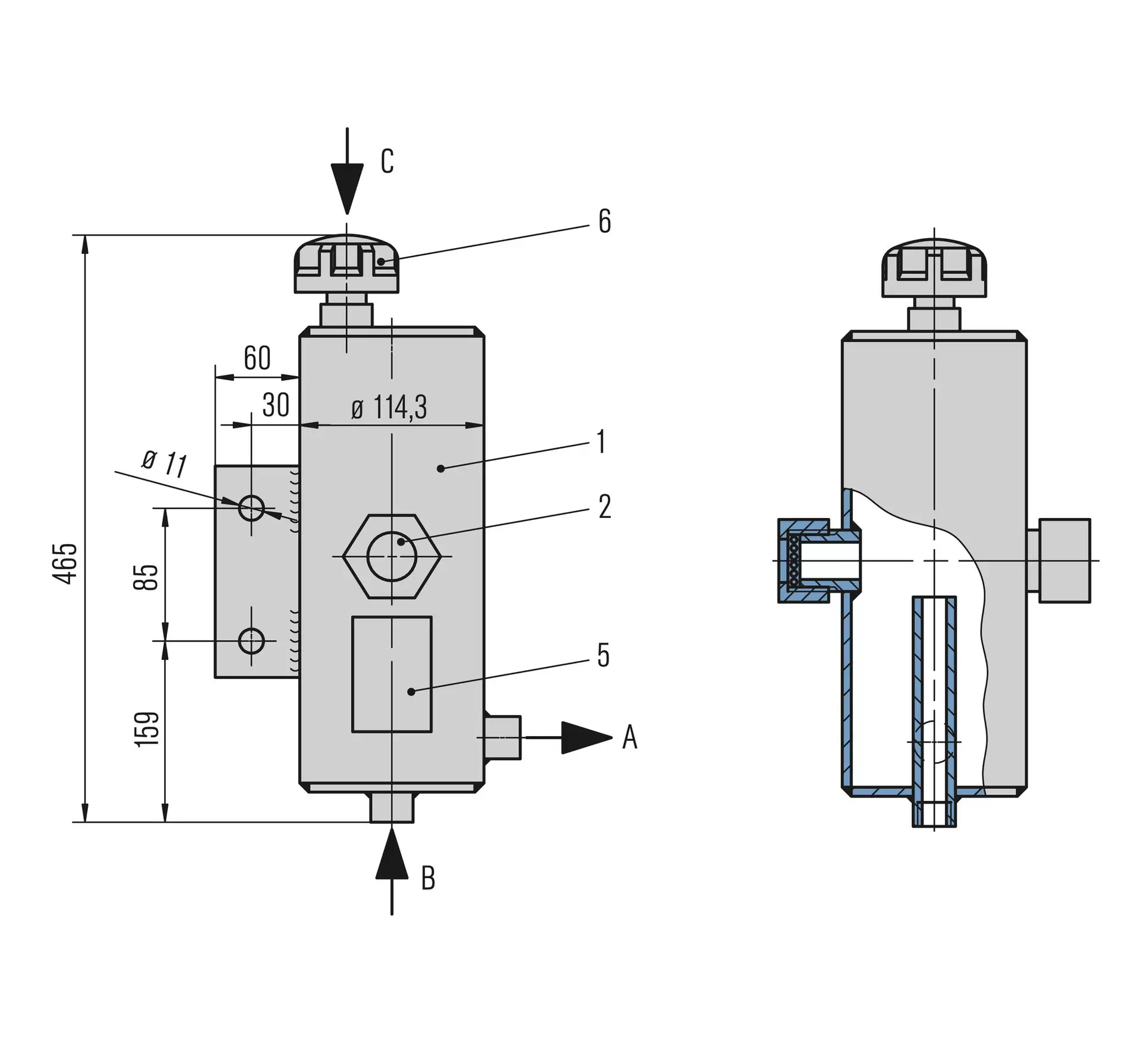

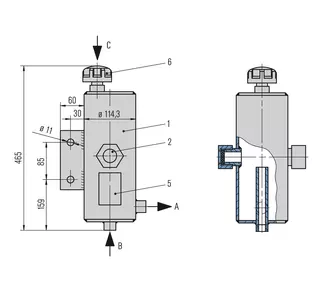

Zum Vergrößern auf das Bild klicken
| Pos. | Benennung |
|---|---|
| 1 | Vorlagebehälter (Volumen 3 l) |
| 2 | Schauglas |
| 5 | Typenschild |
| 6 | Be- und Entlüftungsfilter |
| Anschlüsse | **** |
|---|---|
| A | Zur Gleitringdichtung |
| B | Von der Gleitringdichtung |
| C | Füllanschluss |

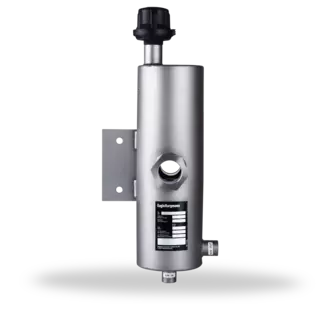

QFT3000
Merkmale
Quenchflüssigkeitsvorlagesysteme werden zur Versorgung von einfachwirkenden oder Tandem-Gleitringdichtungen eingesetzt. Sie dienen der Flüssigkeitsbevorratung am Einsatzort. Der Flüssigkeitsaustausch erfolgt nach dem Thermosiphonprinzip oder durch Zwangszirkulation, z.B. mittels Fördergewinde. Der QFT3000 Edelstahlbehälter ist mit einem Schauglas zur MIN-Füllstandsüberwachung ausgerüstet und kann über eine Lasche befestigt werden.
Versorgung der Gleitringdichtung in Anlehnung an API 682 / ISO 21049, Plan 51.
Vorteile
- Zwei gegenüberliegende Schaugläser ermöglichen das ideale Ablesen des Flüssigkeitsniveaus und Zustands des Mediums
- Behälter aus 1.4571: Hohe Beständigkeit gegen korrosive Medien
- Gezielte Strömungsführung des GLRD-Rücklaufs durch integriertes Steigrohr
- Kombinierter Füll- und Belüftungsfilter im Quenchbehälter sorgt für zuverlässige Funktionsweise
Empfohlene Anwendungen
- Chemische Industrie
- Nahrungsmittelindustrie
- Pharmazeutische Industrie
Funktionsbeschreibung
Quenchflüssigkeitssysteme werden eingesetzt zur:
- Aufnahme von Leckage
- Überwachung der Leckrate (z.B. durch periodische Ermittlung des Füllstandsniveaus im Behälter)
- Schmierung und Kühlung der zweiten GLRD bei Tandemanordnung
- Verhinderung von Vereisung
- Trockenlaufschutz
- Schmierfilmstabilisierung
- Luftabschluss bei Medien, die mit Luftsauerstoff in unerwünschter Weise reagieren
Hinweis

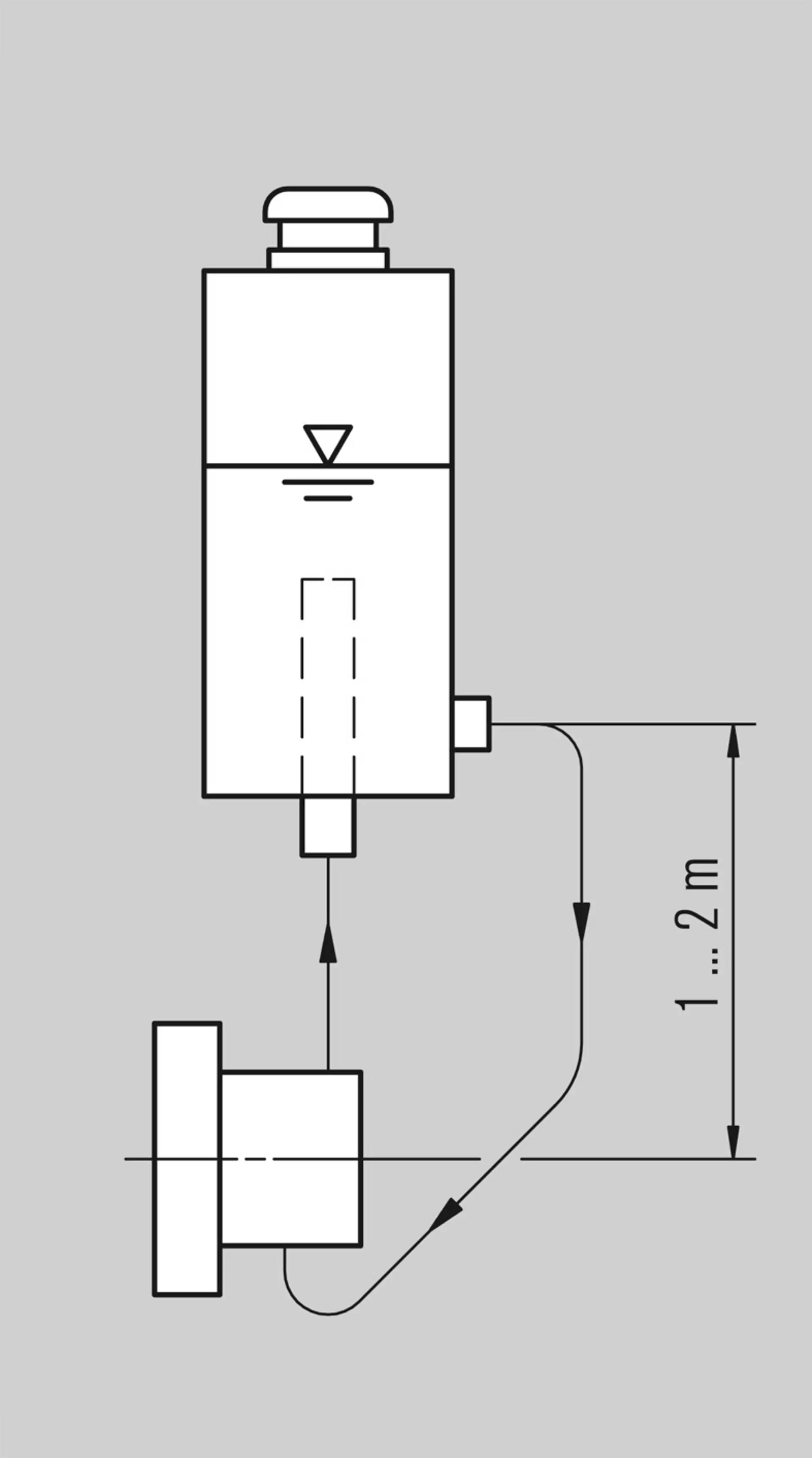

Quenchbehälter ca. 1 ... 2 m (3,3 ... 6,6 ft) über der Gleitringdichtung montieren. Verbindungsleitungen zur Gleitringdichtung mit niedrigem Strömungswiderstand verlegen. Leitungen müssen selbststätig zum Behälter hin entlüften. Lufteinschlüsse unbedingt vermeiden. Der Mindestfüllstand muss immer oberhalb des seitlichen Anschlussstutzens liegen (bei Thermosiphonprinzip).

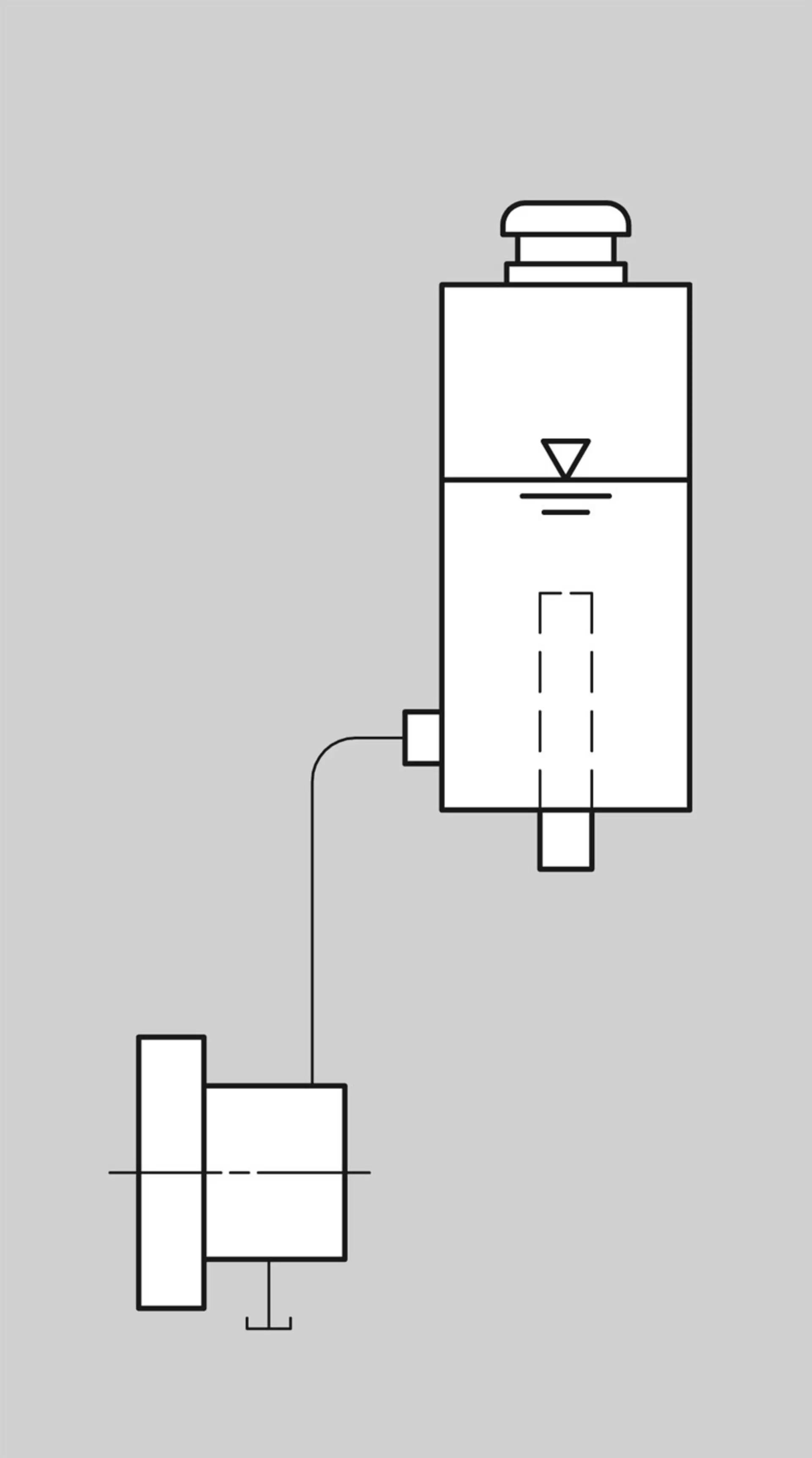

Quenchflüssigkeits-Systeme können nach zwei unterschiedlichen Fahrensweisen betrieben werden.
Produktvarianten
| Bezeichnung | QFT3000-00 | QFT3000/M001 |
|---|---|---|
| Standardausführung | ■ | ■ |
| Volumen (Liter) | 3 | 3 |
| Zul. Druck | Drucklos | Drucklos |
| Zul. Temperatur | -40 °C ... +120 °C(-40 °F … +248 °F) | -40 °C ... +120 °C(-40 °F … +248 °F) |
| Werkstoff Behälter | ||
| 1.4571 | ■ | ■ |
| Werkstoff Einfüllfilter | ||
| Glasfaserverstärktes Polyamid | ■ | |
| Werkstoff Schauglas | ||
| Borosilikat/PTFE | ■ | ■ |
| Prozessanschlüsse | ||
| G 1/2" | ■ | ■ |
Weitere Ausführungen auf Anfrage.
