Espey WKA802HD
Espey WKA802HD

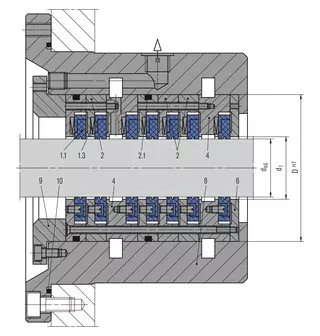

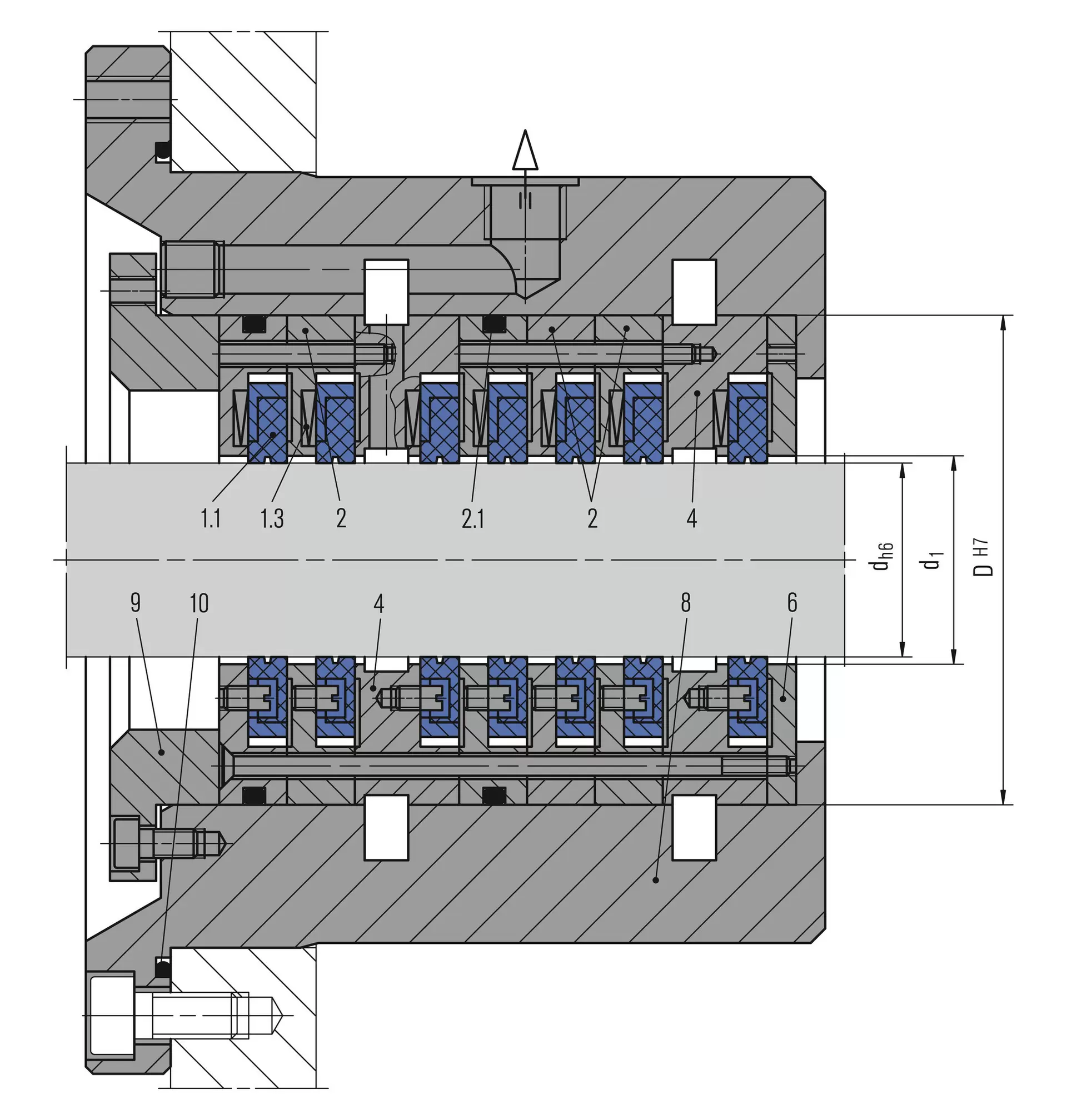

| Pos. | Benennung | Variable für Breite |
| 1.1 | Dichtring | |
| 1.3 | Druckfeder | |
| 2 | Kammer | A |
| 2.1 | Kammer mit O-Ring |
A |
| 3 | Sperrgaskammer | B |
| 3.1 | Sperrgaskammer mit O-Ringen |
B |
| 4 | Laternenkammer | C |
| 4.1 | Laternenkammer mit O-Ring |
C |
| 5 | Laterne schmal | E |
| 5.1 | Laterne breit | F |
| 6 | Schlussring | G |
| 7 | Flachdichtung | H |
| 8* | Gehäuse | |
| 9* | Deckel | |
| 10* | O-Ring Gehäuse | |
| 11* | Flachdichtung Gehäuse |
* Auf Anfrage
Espey WKA802HD
Merkmale

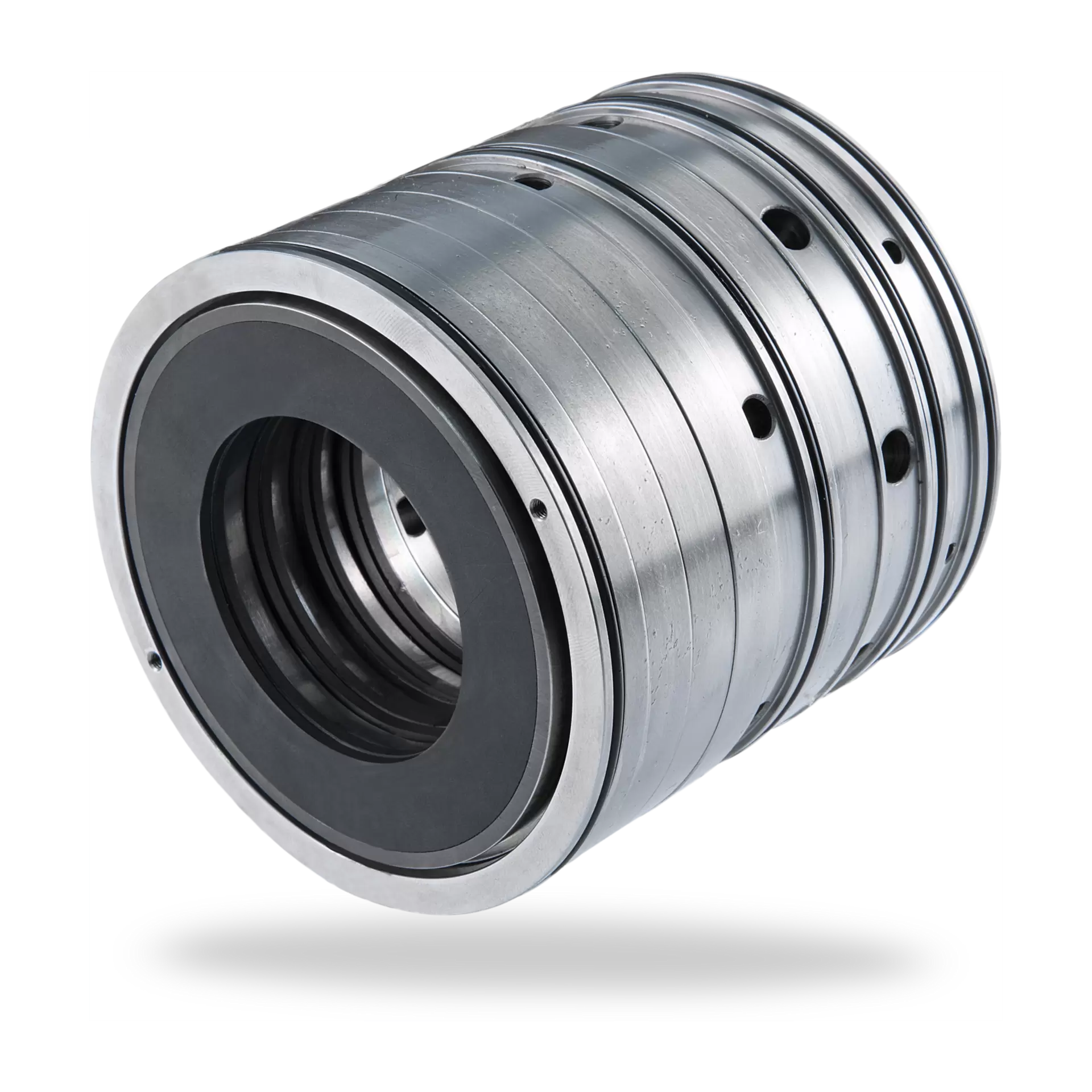

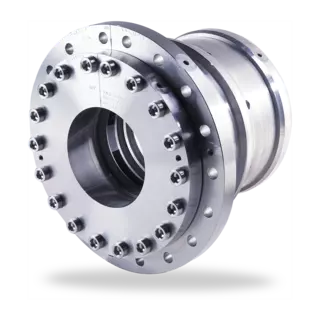

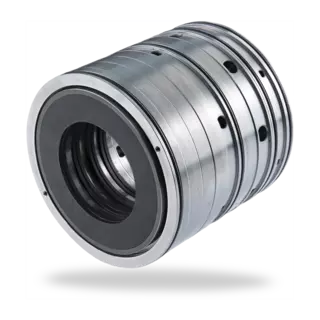

- Kammerdichtung (Baukastensystem - beliebig kombinierbar), optional mit Gehäuse und Deckel
- Sehr geringer Betriebsspalt - geringe Leckage
- Trockenlaufend
- Dichtringe folgen radialen Wellenauslenkungen
- Kompensiert axiale Wellenauslenkungen
- Keine Dichtungskomponenten werden auf der Welle montiert - zusätzliche Wellenschwingungen werden dadurch verhindert
- Berührungsfreier Lauf der Dichtringe - keine zusätzliche Reibleistung und somit Energieaufnahme für die Maschine

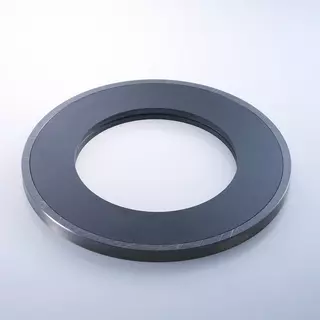

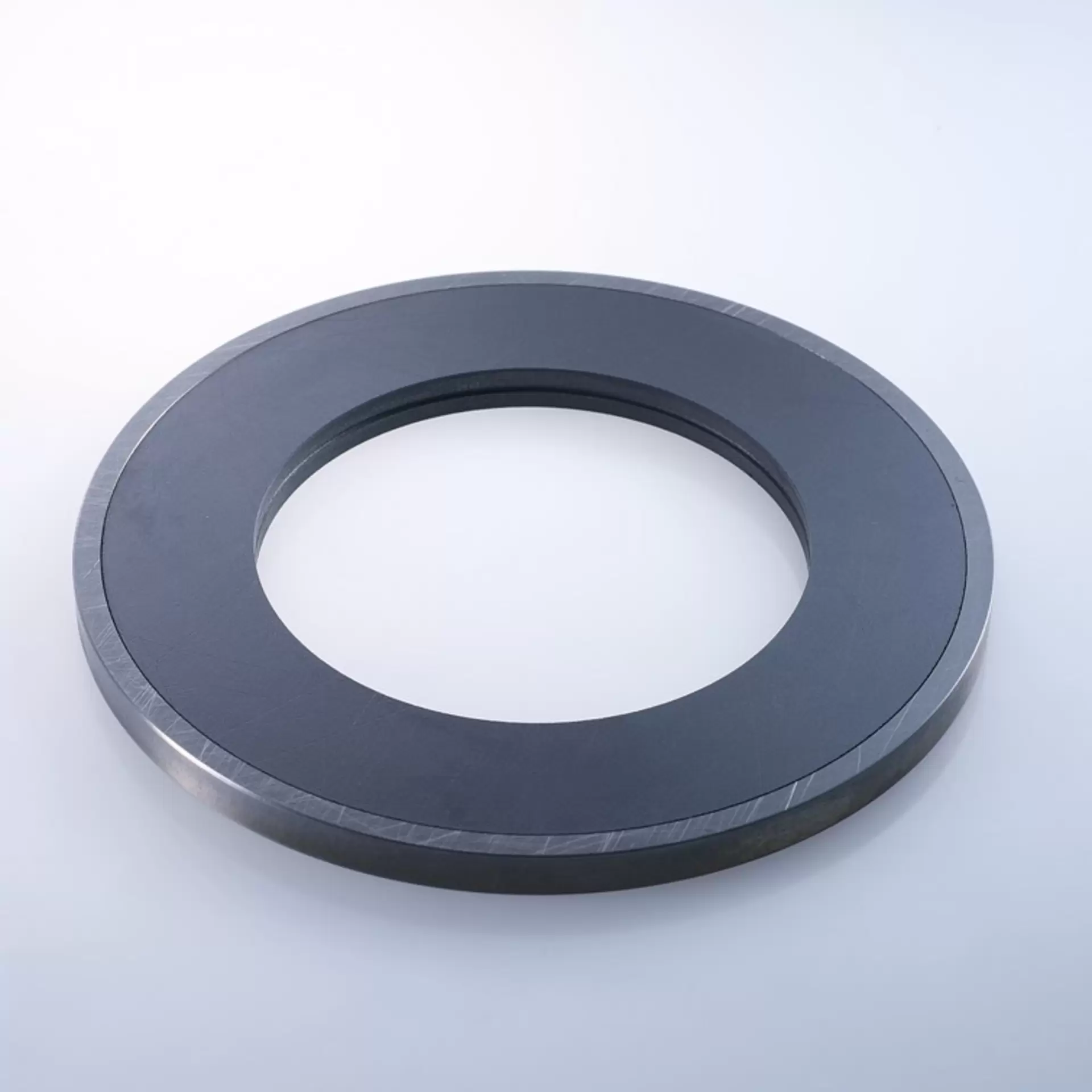

- Einteiliger Dichtring mit Bandage aus Titan
- Entlastung des Dichtrings in der Kammer
- Dichtring axial befedert – kein Aufschwingen im drucklosen Maschinenbetrieb
Vorteile
- Hohe Betriebssicherheit
- Hohe Standzeit
- Wartungsfreundlich
Werkstoffe
Dichtring: Kohle mit Titanbandage
Kammer- und Gehäuseteile: 1.4021, 1.4571, Hastelloy®, Titan, Inconel®, Sonstige
Nebendichtung (Elastomer): Fluorkautschuk (Viton®), Nitril-Butadien-Kautschuk (Perbunan®), Perfluorkautschuk (Kalrez®)
Nebendichtung (Flachdichtung): Statotherm®-HT/HD, KSiL C 4400
Kammer- und Gehäuseteile: 1.4021, 1.4571, Hastelloy®, Titan, Inconel®, Sonstige
Nebendichtung (Elastomer): Fluorkautschuk (Viton®), Nitril-Butadien-Kautschuk (Perbunan®), Perfluorkautschuk (Kalrez®)
Nebendichtung (Flachdichtung): Statotherm®-HT/HD, KSiL C 4400
Standards und Freigaben
- FDA
Empfohlene Anwendungen
- Öl- und Gasindustrie
- Raffinerietechnik
- Chemische Industrie
- Petrochemische Industrie
- Zellstoff- und Papierindustrie
- Metallerzeugung und -verarbeitung
- Kraftwerkstechnik
- CO2 Transport und Lagerung
- Gase
- Brand- und Rauchgase, feststoffbeladene, feuergefährliche (Atex), säurehaltige und toxische Gase
- (Feststoffbeladene) Dämpfe, Flüssigkeitsnebel
- Ölnebel, Kriechöl
- Wasser
- Getriebekompressoren (ein- und mehrstufig)
- Schrauben- und Kältekompressoren
- Dampfturbinen
- Regelklappen
