Zum Vergrößern auf das Bild klicken
| Pos. | Benennung |
|---|---|
| 1 | Flachdichtung |
| 2 | Gehäuse, 2-tlg. |
| 3 | Dichtring |
| 4 | Zugfeder |
| 5 | Arretierung |

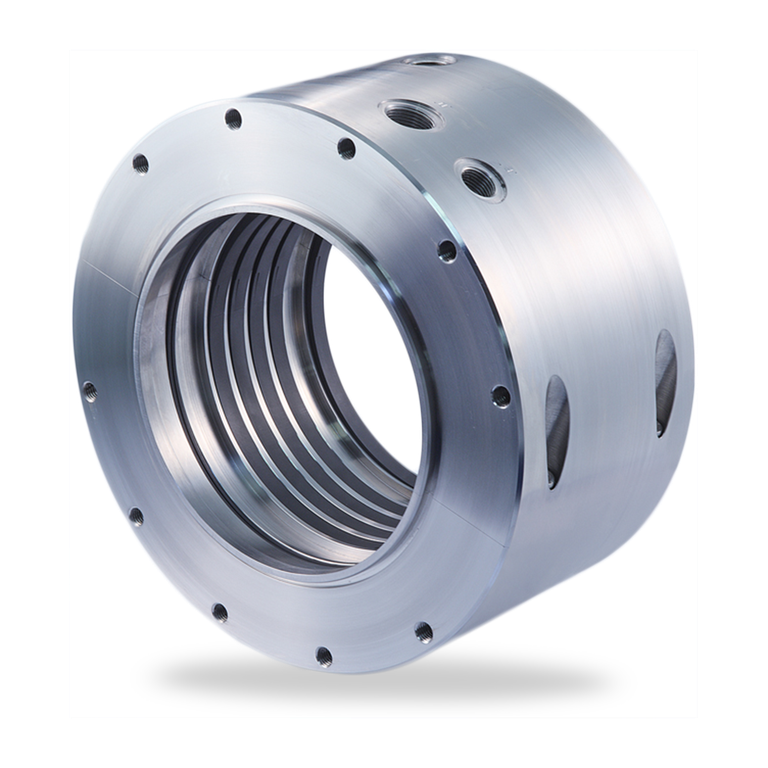

Espey WD200
Merkmale
- Geteiltes Gehäuse
- Mehrteiliger Dichtring, radial geschnitten
- Sehr geringer Betriebsspalt - geringe Leckage
- Trockenlaufend
- Selbstjustierende Dichtringe
- Dichtringe folgen radialen Wellenauslenkungen
- Kompensiert axiale Wellenauslenkungen
- Keine Dichtungskomponenten werden auf der Welle montiert - zusätzliche Wellenschwingungen werden dadurch verhindert
- Berührungsfreier Lauf der Dichtringe - keine zusätzliche Reibleistung und somit Energieaufnahme für die Maschine
Vorteile
- Einfache Montage und Demontage durch geteilte Gehäuseausführung
(Welle muss nicht demontiert werden) - Hohe Standzeit
- Wartungsfreundlich
- Dichtringe segmentiert und damit leicht austauschbar
Einsatzbereich
Wellendurchmesser:
d = 40 ... 340 mm (1,57" … 13,39")
Betriebsdruck:
p = Vakuum ... 20 bar abs. (290 PSI)
Betriebstemperatur:
t = -120 °C ... +800 °C (-184 °F … +1.472 °F) (Kohle),
max. 225 °C (437 °F) (PTFE-Compound)
Gleitgeschwindigkeit:
vg = max. 150 m/s (492 ft/s) (Kohle),
max. 40 m/s (131 ft/s) (PTFE-Compound)
Radialspiel: ±1,0 … 5,0 mm (±0,04" … 0,2")
Axialbewegung: theoretisch unendlich
Empfohlener Verschleißschutz: >300 HB (ND-Ausführung), >58 HRC (HD-Ausführung)
Werkstoffe
Dichtring: Kohle, PTFE-Compound
Gehäuse: 1.4021, 1.4571, Hastelloy®, Titan, Inconel®, Sonstige
Zugfeder / Arretierung: 1.4571, Hastelloy®, Titan, Inconel®
Standards und Freigaben
- FDA
- TA-Luft-konform*
"(*) Kohleschwimmringdichtungen werden in der TA Luft nicht explizit genannt, können aber in bestimmten Anwendungen eine Lösung sein. Der Einsatz ist mit der Genehmigungsbehörde zu klären."
Empfohlene Anwendungen
- Gase
- Brand- und Rauchgase, feststoffbeladene, feuergefährliche (Atex), säurehaltige und toxische Gase
- (Feststoffbeladene) Dämpfe / Flüssigkeitsnebel
- Ölnebel / Kriechöl
- Wasser
- Chemische Industrie
- Müllverbrennungs- und Entsorgungsindustrie
- Kraftwerkstechnik
- Petrochemische Industrie
- Nahrungsmittelindustrie
- Metallerzeugung und -verarbeitung
- CO2 Transport und Lagerung
- Mittlere und große Ventilatoren und Gebläse
- Lagerabdichtungen bei Getrieben und Motoren
- Dampfturbinen
- Mixer, Mischer, Mühlen, Trockner
Produktvarianten

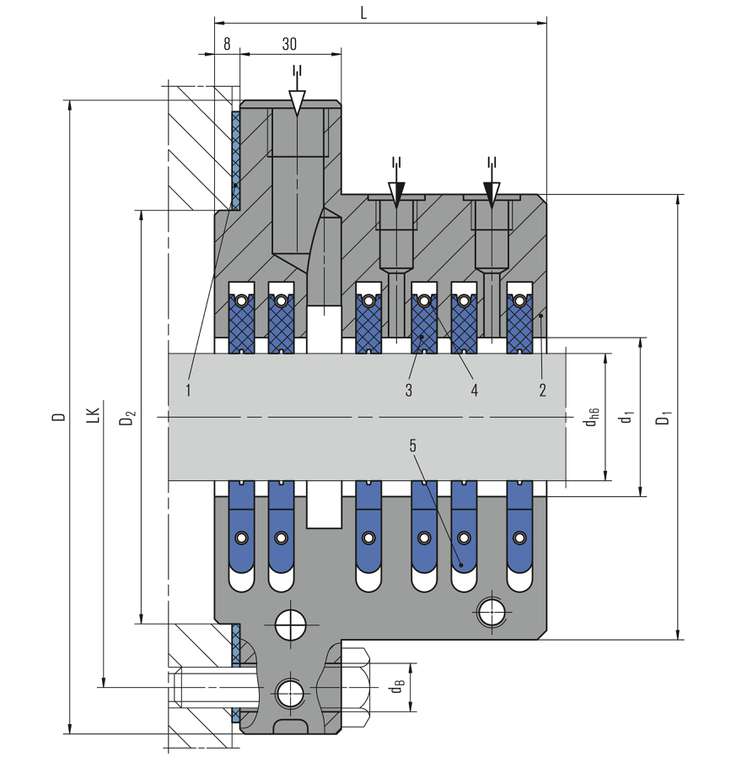

Espey WD200-WDS
mit Sperrgasanschluss und Fettsperre (anwendbar z.B. bei toxischen und feststoffbeladenen Gasen sowie im Atex-Bereich, auf spezielle Anfrage).

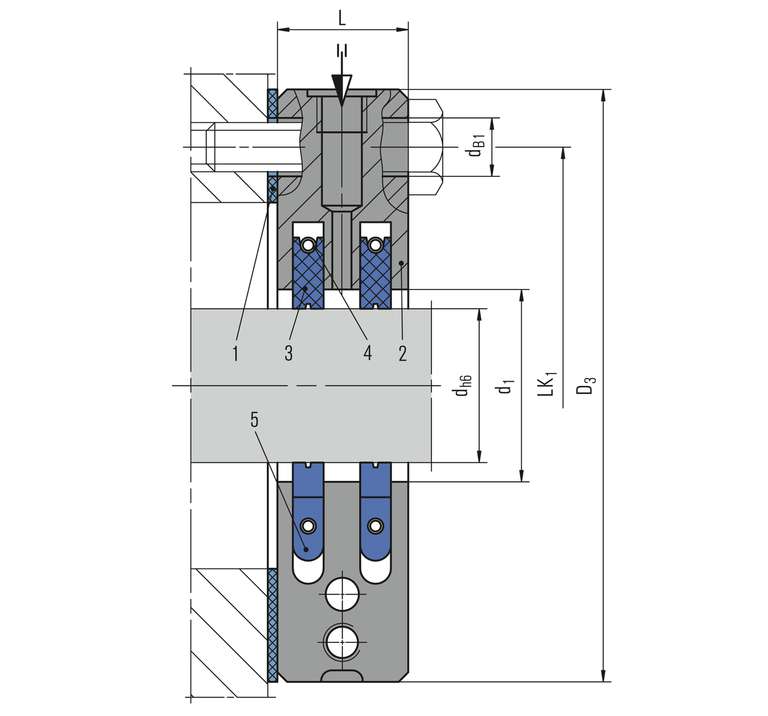

Espey WD200-WDK
in kurzer Bauform mit Fettsperre - Typ WDKF zusätzlich mit verkleinertem Gehäuseaußendurchmesser (anwendbar bei reinen Medien, nicht für feststoffbeladene Gase).

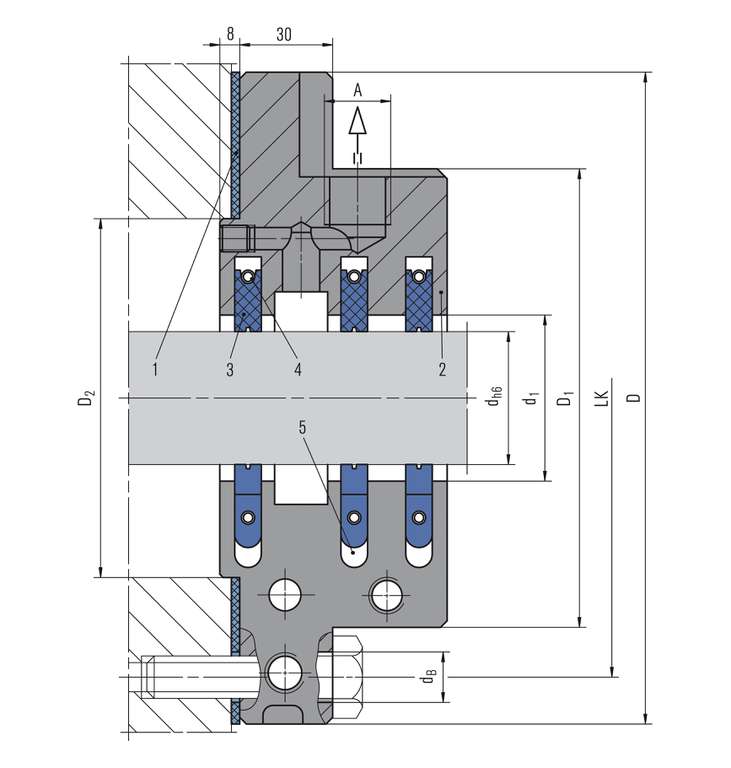

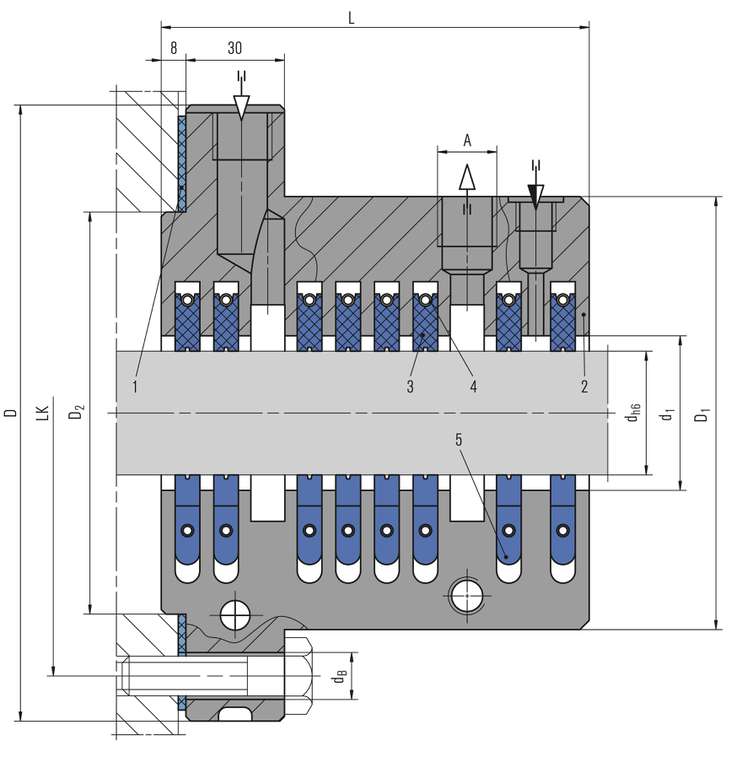

Espey WD200-WDSA
mit Sperrgasanschluss, Absaugung und Fettsperre (anwendbar z.B. bei toxischen und feststoffbeladenen Gasen mit Kondensatbildung sowie im Atex-Bereich).
Für toxische und feststoffbeladene Gase sowie im Atex-Bereich wird Wellendichtung

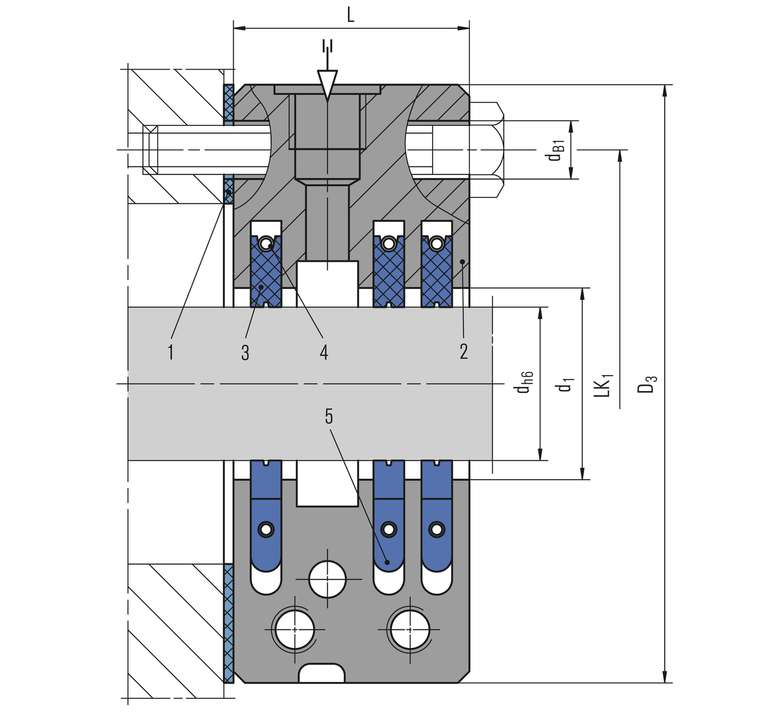

Espey WD200-WDKS in kurzer Bauform mit verkleinertem Gehäuseaußendurchmesser und Sperrgasanschluss (anwendbar z.B. bei toxischen und feststoffbeladenen Gasen sowie im Atex-Bereich, auf spezielle Anfrage).
Espey WD200-WDA
für Medien mit Kondensatbildung für die gezielte Abschleuderung durch das Dichtungsgehäuse nach außen.

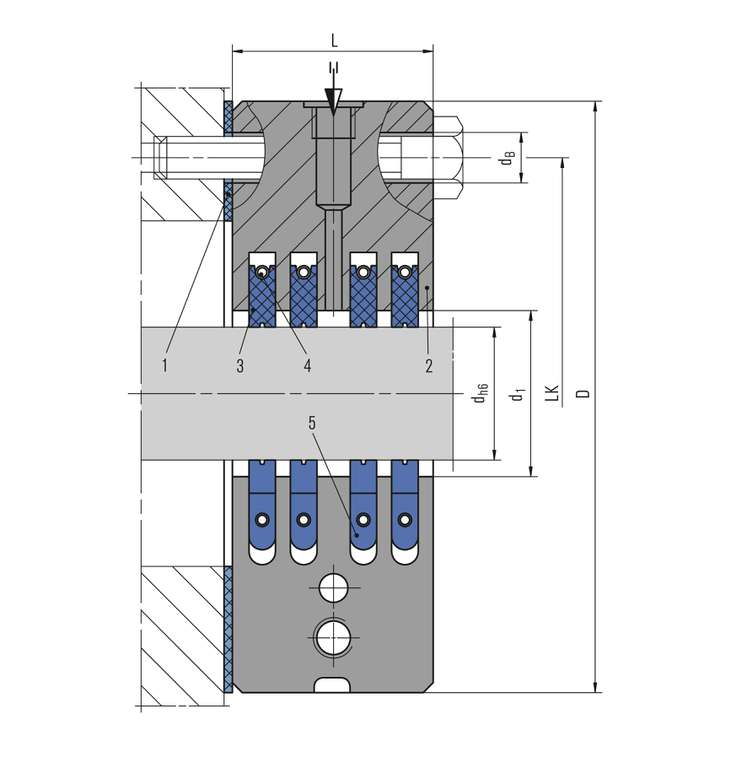

EspeyWD200-WD
In Kurzbauform mit 1 bis 4 Ringen für einfache Niederdruckanwendungen bis 2 bar a atm. Bereits ab einer Breite von 25 mm erhältlich. Diese Variante ist nicht geeignet für toxische, feststoffbeladene sowie Rauchgase.
