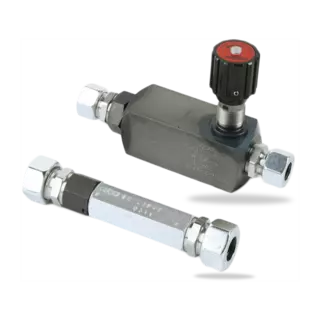

VTE Verteilereinheit
VTE Verteilereinheit
VTE Verteilereinheit
Merkmale
Die Verteilereinheit kommt zum Einsatz, wenn zwei und mehr Gleitringdichtungen mit einem Sperrdruckaggregat der Baureihen SPA1000, SPA2000 und SPA3000 versorgt werden sollen. Die VTE ist für Sperrmedium Hydrauliköl geeignet. Sie wird lose geliefert und muss bauseits an geeigneter Stelle in die Verrohrung eingebaut werden. Es stehen zwei Grundtypen zur Verfügung:

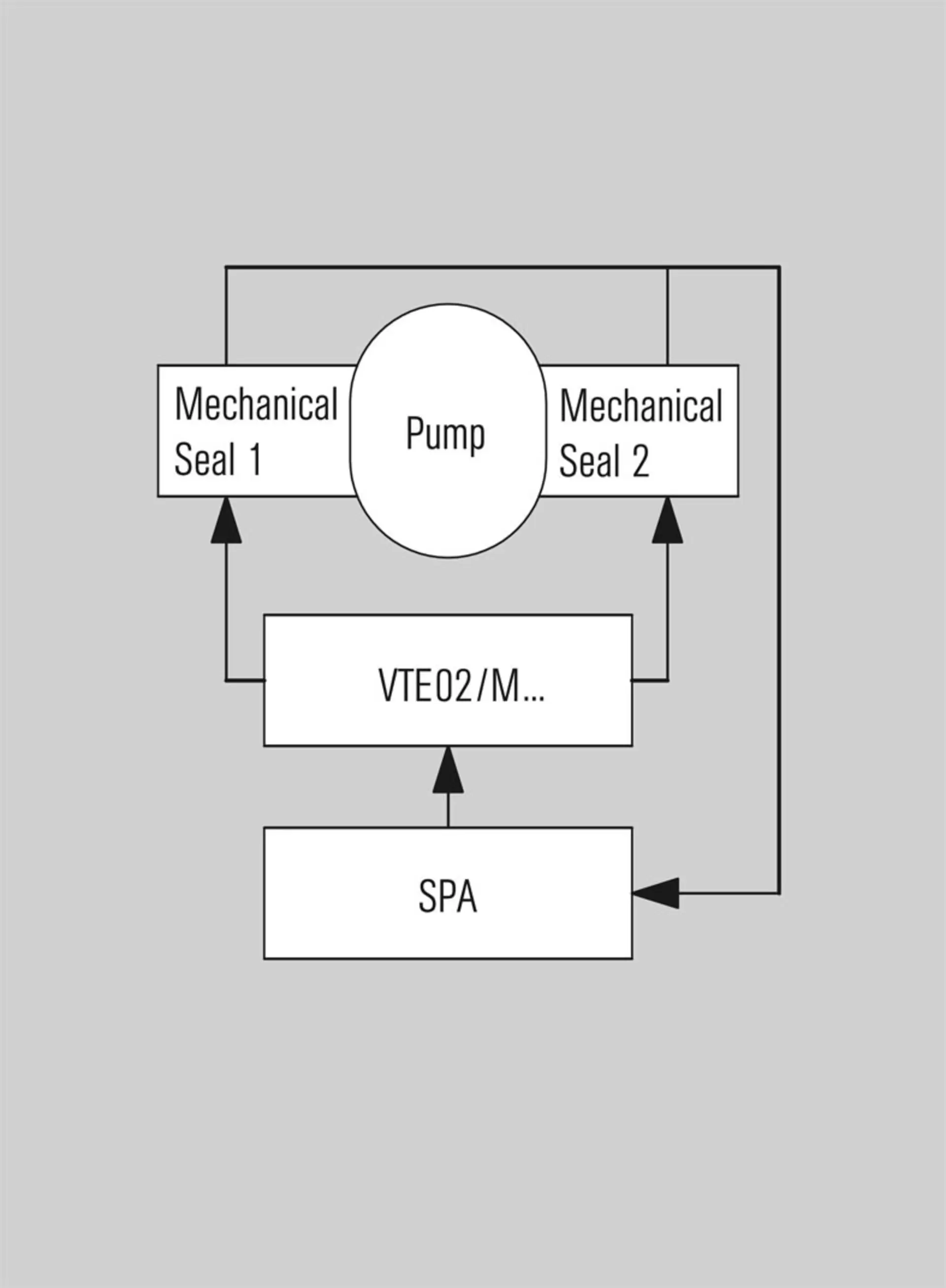

VTE02/M...: Verteilereinheit zur Versorgung von zwei Gleitringdichtungen in beidseitig gelagerten Pumpen.

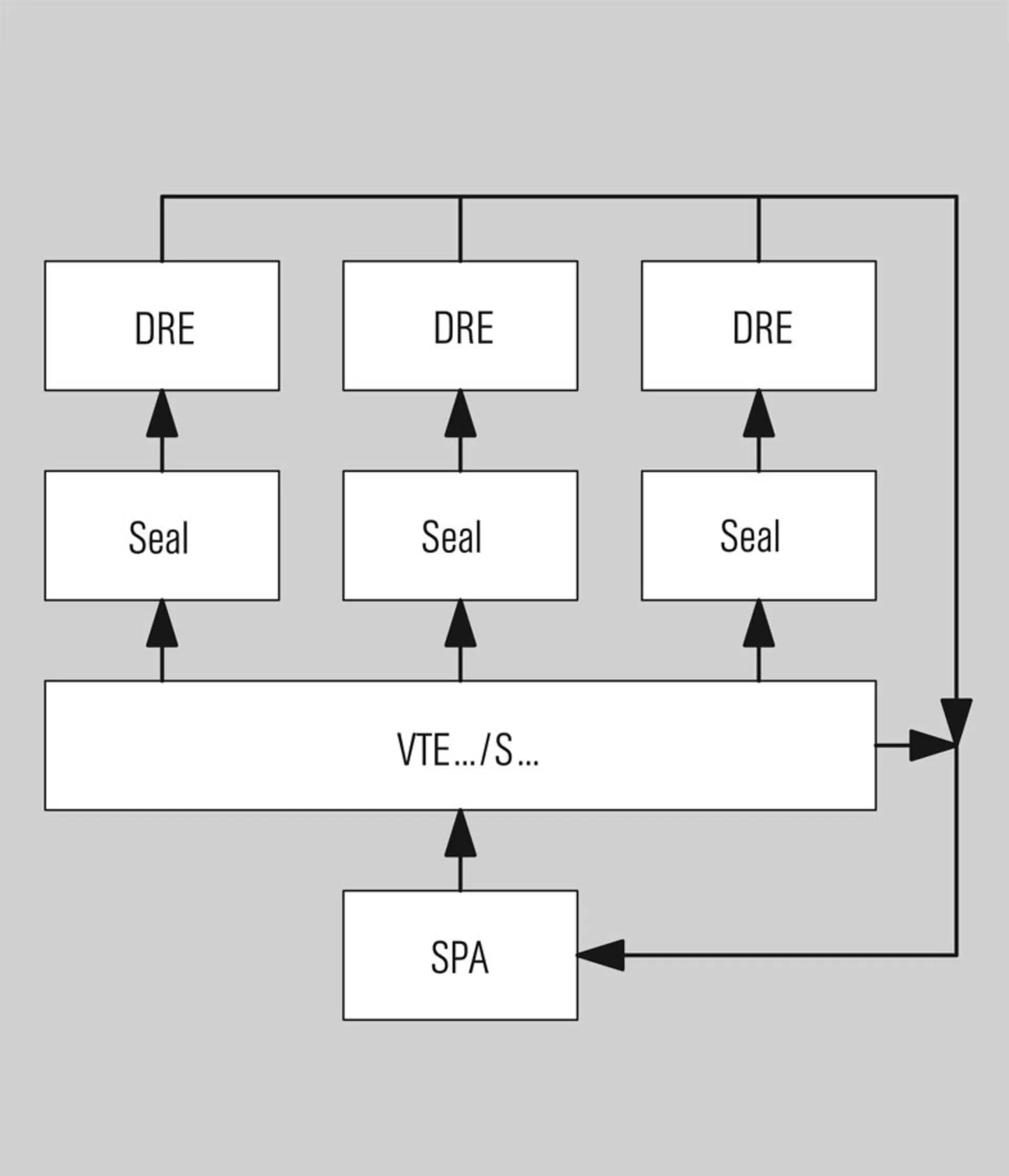

VTE../S...: Verteilereinheit zur Versorgung von zwei und mehr Gleitringdichtungen an verschiedenen Pumpen. Sie beinhaltet ein Überströmventil und pro Dichtung ein Stromregelventil. Druckregeleinheiten DRE sind erforderlich, wenn an den Gleitringdichtungen unterschiedliche Sperrdrücke benötigt werden.
VTE02/M...: Verteilereinheit zur Versorgung von zwei Gleitringdichtungen in beidseitig gelagerten Pumpen.
VTE../S...: Verteilereinheit zur Versorgung von zwei und mehr Gleitringdichtungen an verschiedenen Pumpen. Sie beinhaltet ein Überströmventil und pro Dichtung ein Stromregelventil. Druckregeleinheiten DRE sind erforderlich, wenn an den Gleitringdichtungen unterschiedliche Sperrdrücke benötigt werden.
Vorteile
- Verteilereinheit zur Versorgung mehrerer Gleitringdichtungen
- Geeignet für Hydrauliköl
Empfohlene Anwendungen
- Chemische Industrie
- Petrochemische Industrie
- Raffinerietechnik
- Öl- und Gasindustrie
Produktvarianten
| Verteilereinheit zur Versorgung von zwei Gleitringdichtungen in beidseitig gelagerten Pumpen | ||||||
|---|---|---|---|---|---|---|
| Bezeichnung | Max. Sperrdruck |
Zul. Temperatur |
Nenndurchfluss/ Eintritt (l/min.) |
Einzelstrom (l/min.) |
Zul. Viskositäts- bereich (mm²/s) |
Geeignet für |
| VTE02/M060 | 250 bar (3.626 PSI) |
-20 °C ... +80 °C (-4 °F … 176 °F) |
6 | 2 x 3 | 10 ... 300 | SPA1040/A01 (A02) SPA1090/A01 (A02) |
| VTE02/M120 | 250 bar (3.626 PSI) |
-20 °C ... +80 °C (-4 °F … 176 °F) |
12 | 2 x 6 | 10 ... 300 | SPA2020/A01 (A02) SPA2050/A01 (A02) SPA2120/A01 (A02) |
| VTE02/M230 | 250 bar (3.626 PSI) |
-20 °C ... +80 °C (-4 °F … 176 °F) |
23 | 2 x 11,5 | 10 ... 300 | SPA3020/A01 (A02) SPA3050/A01 (A02) SPA3120/A01 (A02) |
| Verteilereinheit zur Versorgung von zwei und mehr Gleitringdichtungen an verschiedenen Pumpen | |||||||
| Bezeichnung | Max. Sperrdruck |
Zul. Temperatur |
Nenndurchfluss/ Eintritt (l/min.) |
Einzelstrom (l/min.) |
Zul. Viskositäts- bereich (mm²/s) |
Geeignet für | Anzahl versorgte Gleitring- dichtungen |
| VTE02/S020 | 210 bar (3.046 PSI) |
-20 °C ... +70 °C (-4 °F … +158 °F) |
6 | 2 x 2,5 | 2,8 ... 380 | SPA1040/A01 (A02) SPA1090/A01 (A02) |
2 |
| VTE02/S050 | 210 bar (3.046 PSI) |
-20 °C ... +70 °C (-4 °F … +158 °F) |
12 | 2 x 5 | 2,8 ... 380 | SPA2020/A01 (A02) SPA2050/A01 (A02) SPA2120/A01 (A02) |
2 |
| VTE02/S110 | 210 bar (3.046 PSI) |
-20 °C ... +70 °C (-4 °F … +158 °F) |
23 | 2 x 11 | 2,8 ... 380 | SPA3020/A01 (A02) SPA3050/A01 (A02) SPA3120/A01 (A02) |
2 |
| VTE03/S030 | 210 bar (3.046 PSI) |
-20 °C ... +70 °C (-4 °F … +158 °F) |
12 | 3 x 3,5 | 2,8 ... 380 | SPA2020/A01 (A02) SPA2050/A01 (A02) SPA2120/A01 (A02) |
3 |
| VTE03/S072 | 210 bar (3.046 PSI) |
-20 °C ... +70 °C (-4 °F … +158 °F) |
23 | 3 x 7 | 2,8 ... 380 | SPA3020/A01 (A02) SPA3050/A01 (A02) SPA3120/A01 (A02) |
3 |
| VTE04/S021 | 210 bar (3.046 PSI) |
-20 °C ... +70 °C (-4 °F … +158 °F) |
12 | 4 x 2,5 | 2,8 ... 380 | SPA2020/A01 (A02) SPA2050/A01 (A02) SPA2120/A01 (A02) |
4 |
| VTE04/S052 | 210 bar (3.046 PSI) |
-20 °C ... +70 °C (-4 °F … +158 °F) |
23 | 4 x 5 | 2,8 ... 380 | SPA3020/A01 (A02) SPA3050/A01 (A02) SPA3120/A01 (A02) |
4 |
Ausführungen für die Versorgung von mehr als vier Gleitringdichtungen auf Anfrage.
Ähnliche Produkte

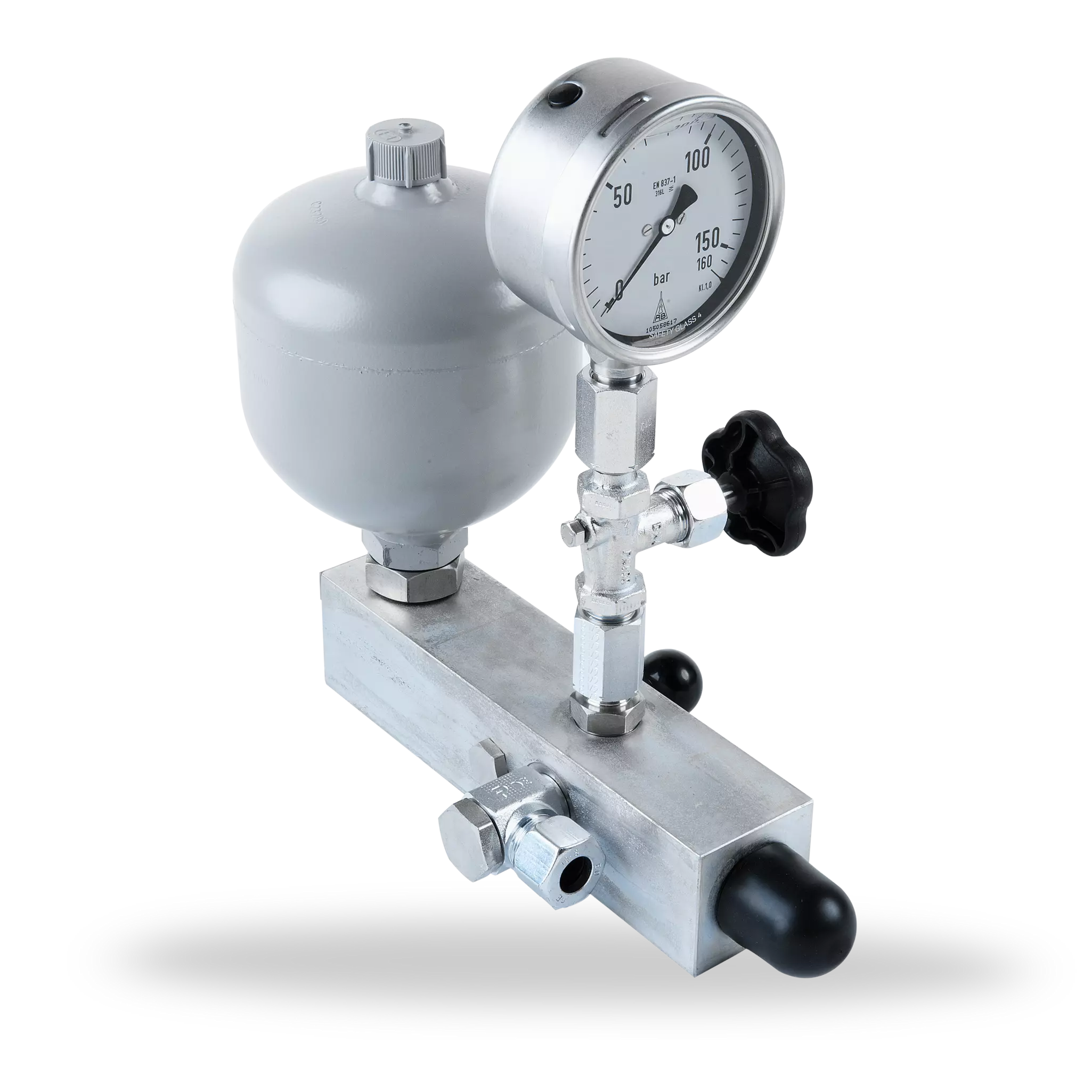

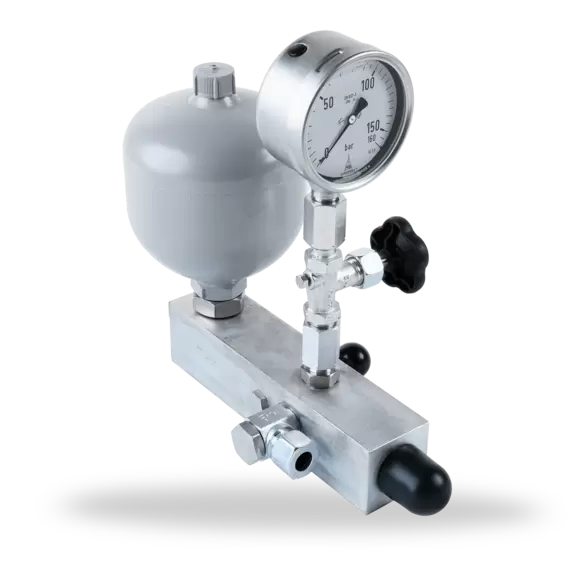

DHE Druckhalteeinheit
Die DHE besteht aus einem Druckspeicher, Manometer mit Absperrventil und einem entsperrbarem Rückschlagventil. Die DHE kann auch nachträglich in eine SPA eingebaut werden (Umbausatz-Nr: DHE140/R001-00).
DRE Druckregeleinheit
Die Druckregeleinheit dient der individuellen Einstellung des Sperrdrucks bei der Versorgung mehrerer Gleitringdichtrungen durch eine SPA mit einer VTE. Es stehen vier Grundtypen zur Auswahl.
