Zentrifugen

Bei der Trennung von Ma­te­ria­li­en, der Siebung, Sor­tie­rung, Klärung oder Zer­klei­ne­rung werden u.a. in der che­mi­schen In­dus­trie sowie der Ent­sor­gungs- und Nah­rungs­mit­tel­in­dus­trie Zen­tri­fu­gen ein­ge­setzt. Speziell in diesen In­dus­trie­be­rei­chen müssen Dich­tungs­sys­te­me für Zen­tri­fu­gen eine Vielzahl von Vor­aus­set­zun­gen wie Le­bens­mit­tel­eig­nung und ATEX-Kon­for­mi­tät erfüllen. Seit Jahr­zehn­ten über­zeu­gen hier Espey® Koh­le­schwimm­ring­dich­tun­gen von EagleBurgmann Espey und tragen in ein­fa­chen und kom­ple­xen An­wen­dungs­be­rei­chen dazu bei, die Funk­tio­na­li­tät von Zen­tri­fu­gen in höchstem Maße zu ga­ran­tie­ren. Die Dich­tungs­sys­te­me sind in­di­vi­du­ell auf Ap­pli­ka­tio­nen und Be­triebs­pa­ra­me­ter zu­ge­schnit­ten und über­neh­men zu­sätz­li­che Funk­tio­nen wie Eintrag bzw. Zulauf von Medien in den Se­pa­ra­ti­ons­raum oder Spül­vor­gän­ge.

APPLIKATIONSBEISPIEL ABDICHTUNG VON ZENTRIFUGEN ZUR HDPE-HERSTELLUNG

Problem und Herausforderung:

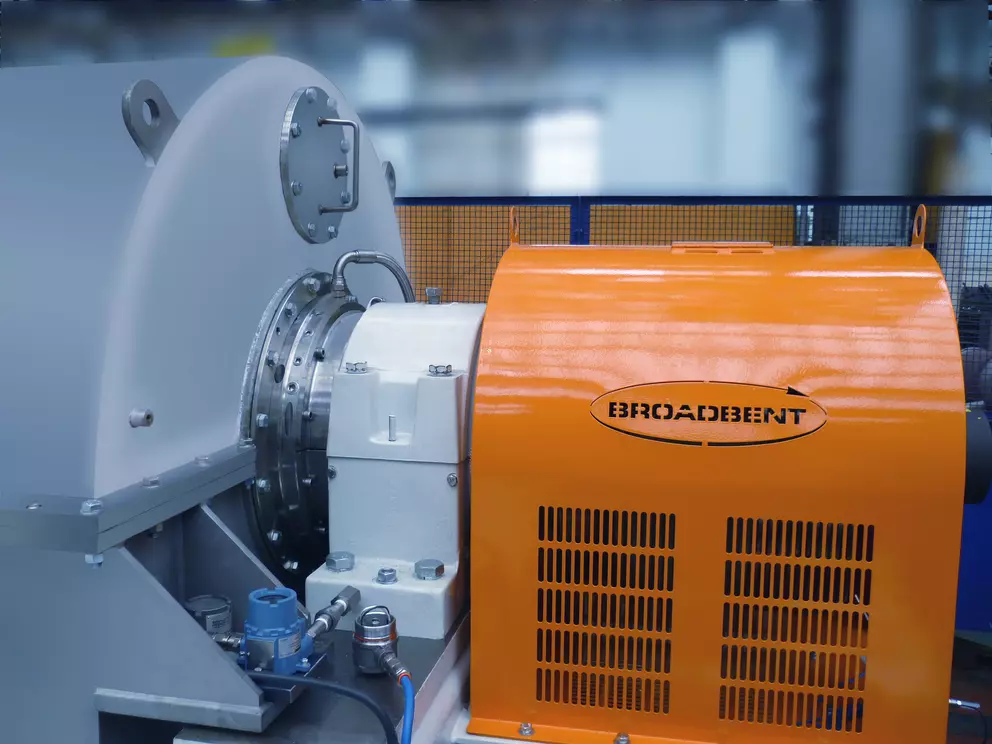

Dichtungssystem auf rotierendem Industrieaggregat mit Antriebseinheit installiert.

Bei der Fällungs-Polymerisation (Slurry-Prozess) reagiert Ethylen in Inertgasatmosphäre (Wasserstoff) und Lösemittel (Hexan) an Katalysatoren zu Polyethylen. Ethylen ist unter Prozessbedingungen im Hexan löslich, Polyethylen unlöslich und fällt in Form einer feinen Suspension an. Die Abtrennung des Polymers vom Hexan erfolgt in Zentrifugen. Das separierte Hexan wird dem Polymerisationsprozess erneut zugeführt. Die Zentrifuge für die 2-Phasen-Trennung (Polyethylen – Hexan) erfordert eine Aufgaberohrdichtung sowie zwei Gehäusedichtungen, je mit Leckage- und Spülanschluss, aufgrund der Entzündlichkeit des Hexans in ATEX-Ausführung.

Lösung von EagleBurgmann Espey:

Für die Aufgaberohrdichtung und die beiden Gehäusedichtungen konzipierte Espey kombinierte Espey® WD200HDT/500 mit sechs Dichtringen in ATEX-Ausführung mit Sperrgas- und Spülanschluss sowie Leckageabfuhr und den entsprechenden Anschlüssen zur Aufgabe von Ethylen und Hexan in die Zentrifuge, ausgelegt für eine Temperatur von 90 °C, einen Unterdruck von 0,6 bar und eine Drehzahl von 1400 min-1. Als Sperrgas wird Stickstoff verwendet. Aufgrund der geteilten Gehäuse sind die Dichtungen einfach zu montieren. Da die Welle der Zentrifuge keinen entsprechenden Verschleißschutz aufwies, konzipierte Espey zum Schutz der Welle zweiteilige Wellenhülsen mit entsprechender Beschichtung. Die Dichtungslösung ist langlebig, wartungsfrei und für den Trockenlauf ausgelegt.

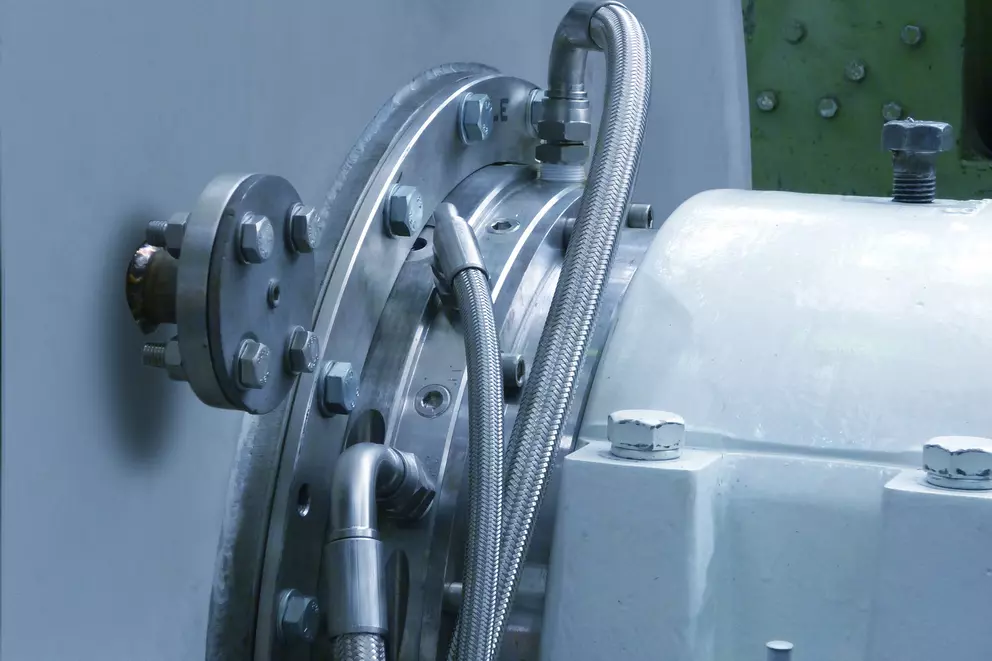

Anschluss einer Gleitringdichtung an einem Industriegehäuse mit flexibler Verrohrung.
