eMG® – e wie exzellent

Die neue Pumpen-Gleitringdichtungen

Mannigfach kopiert, doch nie erreicht: Seit über 40 Jahren sind unsere MG® Elastomerbalg-Gleitringdichtungen auf dem Markt. Mit weltweit mehr als 60 Millionen verkauften Exemplaren hat sie sich als führender Dichtungsstandard für Pumpen einen Namen gemacht. Da könnte man meinen, hier muss man nichts verbessern – wir haben es dennoch getan.



Mehrfach verbessert, denn Premium bleibt unser Anspruch




Mehrfach verbessert, denn Premium bleibt unser Anspruch




Die eMG® Elastomerbalg-Gleitringdichtungen: Der neue Dichtungsstandard für Pumpen ist 100 Prozent kompatibel zur Vorgänger-Baureihe MG®, leistungsstärker und breiter einsetzbar.



Unsere eMG® Elastomerbalg-Gleitringdichtungen setzt als Folgegeneration der MG®-Baureihe erneut den Standard für Pumpendichtungen. Konstruktive Optimierungen, ein neues richtungsweisendes Balg-Design und sowie die Verwendung von innovativen Hochleistungswerkstoffen erweitern das Einsatzspektrum deutlich. Ein weiteres Plus: maximierte Zuverlässigkeit und Sicherheit, auch beim Betrieb unter extremen Bedingungen.

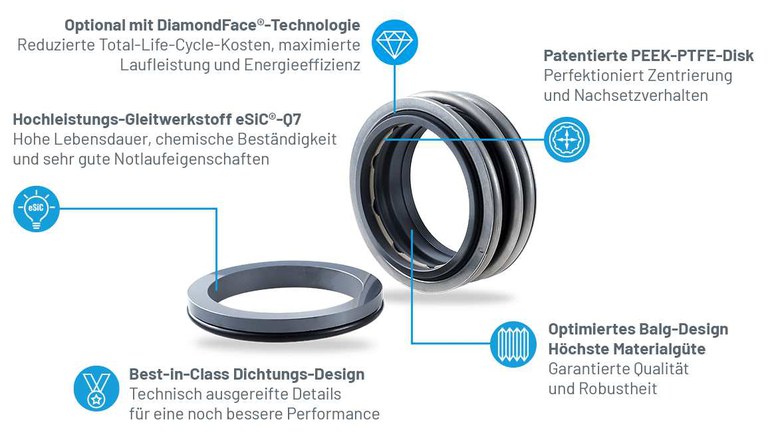

Die Stärken und Highlights der eMG® Baureihe

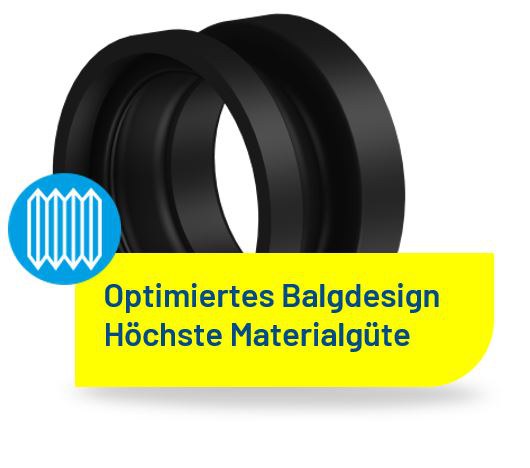

Optimiertes Balg-Design, höchste Materialgüte

Das speziell entwickelte Balg-Design gehörte schon immer zu den Erfolgsgeheimnissen der MG®-Baureihe. Für die neue Generation eMG® haben wir den Balg weiter perfektioniert.

  • High-Tech Elastomere: Garantiert hohe Qualität durch EagleBurgmann-eigene Spezifikationen für Rohstoffqualitäten sowie Misch- und Herstellprozess
  • Balg-Geometrie: FEM-optimiert, frei von Torsionsbelastung
  • Hervorragender Schutz des Gleitrings während der Montage
  • Schutz der Welle über die gesamte Dichtungslänge
  • Verkleinerter Außendurchmesser der Dichtungsschulter, dadurch direkte Balgabstützung mittels Seegerring oder kleiner Distanzringe möglich

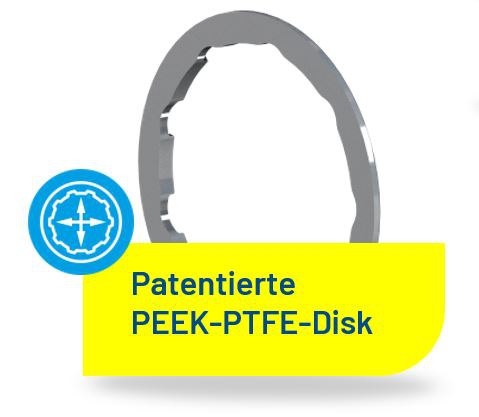

Patentierte PEEK-PTFE-Disk

Die patentierte PEEK-PTFE-Disk garantiert exzellentes Gleitverhalten und konstant präzise Leistung in allen Betriebszuständen.

  • PEEK-PTFE-Disk stabilisiert und zentriert die Dichtung auf der Welle
  • Optimales Nachsetzverhalten bei axialen Wellenbewegungen – ideal z.B. bei häufigem Start-Stopp-Betrieb
  • Minimierte Stick-Slip-Effekte auch bei verschmutzter Welle
  • Hochbeständiges PEEK-PTFE-Compound hat den niedrigsten Reibungskoeffizienten aller Feststoffe und besticht durch hohe mechanische Festigkeit und Steifigkeit

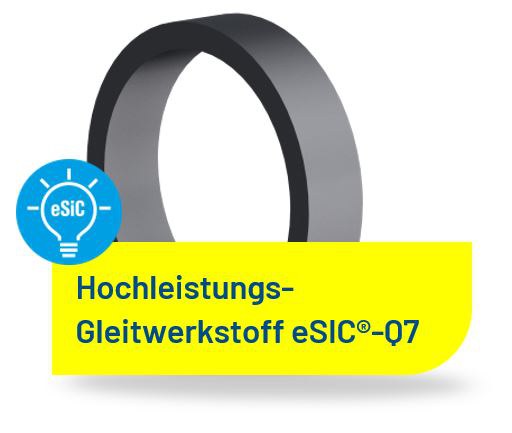

Hochleistungs-Gleitwerkstoff eSiC®-Q7

Der Hochleistungs-Gleitwerkstoff eSiC®-Q7 hat eine einzigartige Materialstruktur und wird standardmäßig für Gleit- und Gegenring eingesetzt.

  • Hervorragende tribologische Eigenschaften
  • Bis zu 50 % längere Laufzeiten gegenüber gängigen SiC-Werkstoffen (z.B. Q1)
  • Erweiterte Notlaufeigenschaften bei Mangelschmierung oder partiellem Trockenlauf
  • Reduzierter Reibwert und dadurch geringere Energieaufnahme sowie Wärmeentwicklung im Dichtspalt

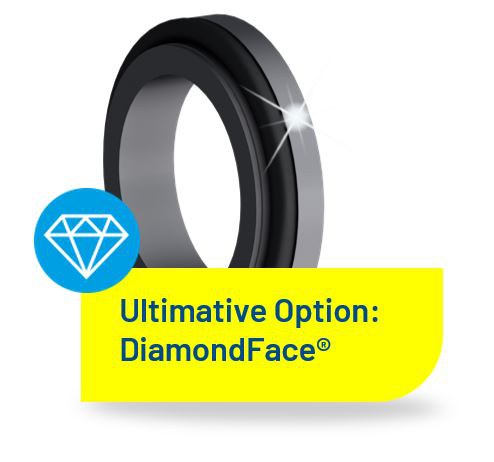

Ultimative Option: DiamondFace® Gleitflächentechnologie

DiamondFace® ist eine einzigartige mikrokristalline Diamant-Technologie, die die Lebensdauer von Gleitringen um ein Vielfaches erhöht. Diese Option empfiehlt sich z.B. im Fall von Mangelschmierung, partiellem Trockenlauf, abrasiven Medien oder bei Elektrokorrosion.

  • Extreme Härte, hoher Verschleißschutz
  • Geringe Reibwerte
  • Exzellente Wärmeleitfähigkeit
  • Hervorragende Schichthaftung
  • Höchste chemische Beständigkeit
  • Erstklassige Beständigkeit gegen elektrochemische Korrosion

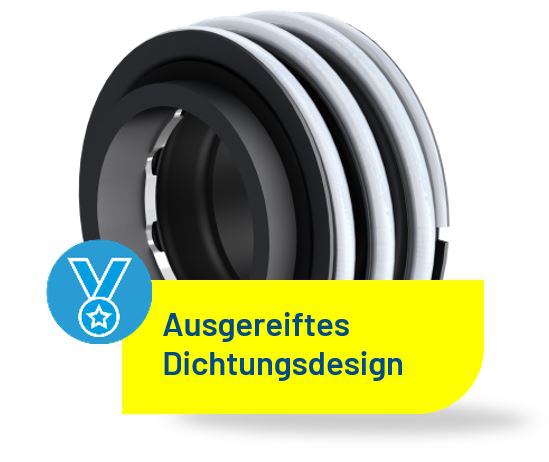

Ausgereiftes Dichtungsdesign

e wie exzellent – und das Ergebnis jahrzehntelanger Erfahrung aus dem millionenfachen Einsatz mit unterschiedlichsten Medien und Betriebsparametern. Weitere Features, die die Performance verbessern:

  • Ein ca. 50 % vergrößerter Gleitringüberstand gegenüber der Vorgänger-Baureihe, leistet eine sehr gute Wärmeableitung am Gleitring, dadurch auch für den Einsatz in heißen Medien hervorragend geeignet
  • Drehmomentübertragung über Balgschulter – keine Krafteinleitung in Balgfalte
  • Spezielle Balgfalte zur zusätzlichen Schwingungsdämpfung
  • Sehr guter Selbstreinigungseffekt, damit unempfindlich gegen Verschmutzung und Verklebung



Voll ausgebaute Baureihe für den universellen Einsatz

Die eMG®-Baureihe ist ein voll ausgebautes Dichtungsprogramm mit Elastomerbalg-Dichtungen unterschiedlicher Einbaulängen sowie jeweils eRMG®-Varianten mit spezieller Balgausstattung für den Heißwassereinsatz.

Neu im Programm ist die für besonders kleine Einbauräume konzipierte eMG®. Auch bei 20 % reduzierter Baulänge bietet sie die gleichen technischen Eigenschaften wie die eMG®1.

Alle Dichtungen lassen sich zudem als Dop­pel­dich­tung in Tandem- oder Back-to-back-An­ord­nung ein­set­zen. Kundenindividuelle Werkstoffe und Ausführungen sind möglich.



eMG® – e wie effizient

Die neue eMG®-Baureihe deckt mit den standardmäßig angebotenen Ausführungen und Werkstoffen ein äußerst breites Einsatzspektrum ab. Anwendungsbereiche, für die bislang mehrere Dichtungsvarianteneingesetzt werden, können jetzt meist durch eine einzige eMG®-Ausführung abgedeckt werden. Ihr Mehrwert: verschlankte Beschaffungsprozesse, vereinfachte Lagerhaltung und Montage. Und in Summe reduziertes Working Capital. Warum also warten?

Profitieren Sie von den Stärken der neuen eMG®-Baureihe! Wir beraten Sie gerne.




Technische Details

Die eMG® Gleitringdichtungen für Pumpen gibt es in verschiedenen Baulängen sowie mit spezieller Balgoberfläche für den Heißwassereinsatz. Näheres zu den jeweiligen Einsatzbereichen, Werkstoffen, Standards und Freigaben sowie sonstigen technischen Details haben wir hier zusammengestellt.

Zur eMG®Baureihe



Der Generationswechsel: einfach unkompliziert

Dichtungen der alten MG®-Baureihe werden von Ihnen bereits verwendet? Die neue eMG®-Baureihe ist 100 % kompatibel. Eine Umstellung ist ohne jeden Anpassungsaufwand möglich. Sprechen Sie uns gerne dazu an.
