Mischen ohne Risiko

Rührwerke mit AGSZ-Dichtungen umgerüstet

CaseStudy_AGSZ_Mixer_Norway_Schmuck

Situation

  • Hoher Wartungsaufwand, Risiko der Produktkontamination

Herausforderung

  • Entwickeln einer zuverlässigen und anwendungsfreundlichen Lösung mit einem nicht kontaminierenden Sperrmedium

Lösung

  • Gasgeschmierte AGSZ-Dichtungen von EagleBurgmann

CaseStudy_AGSZ_Mixer_Norway_Gebaeude

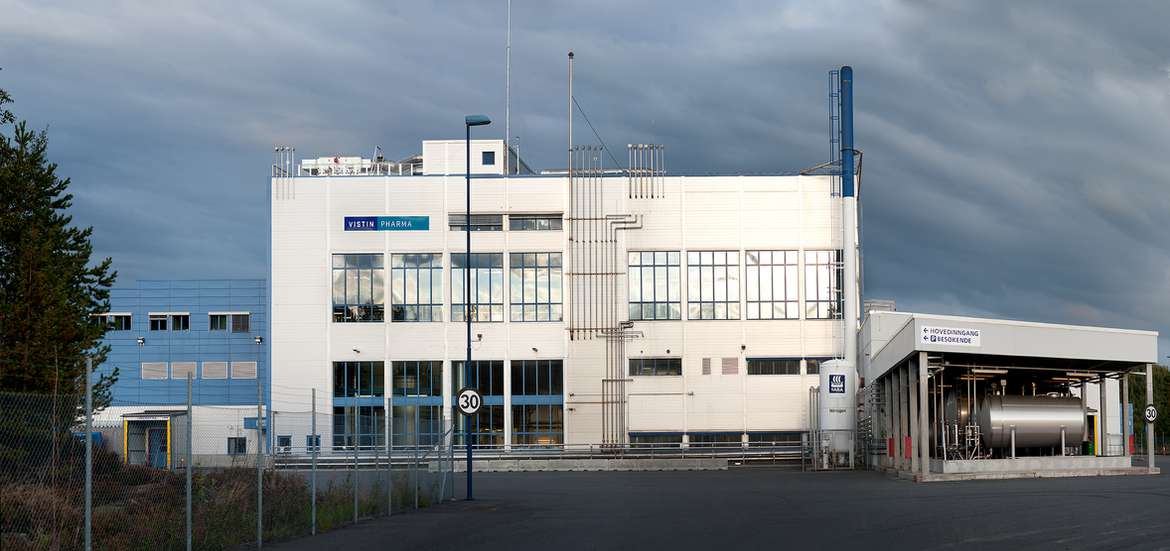

Vistin Pharma ist ein norwegisches Pharmaunternehmen mit Zentrale in Oslo. Das Unternehmen produziert Metforminhydrochlorid als pharmazeutischen Wirkstoff (API) sowie als direkt verpressbares oder tablettierbares Granulat. Ein kritischer Teil der Produktion ist das Mischen des Produkts. Die Wellen der Rührwerke müssen präzise abgedichtet sein, um einen unterbrechungsfreien Prozessablauf sicherzustellen.

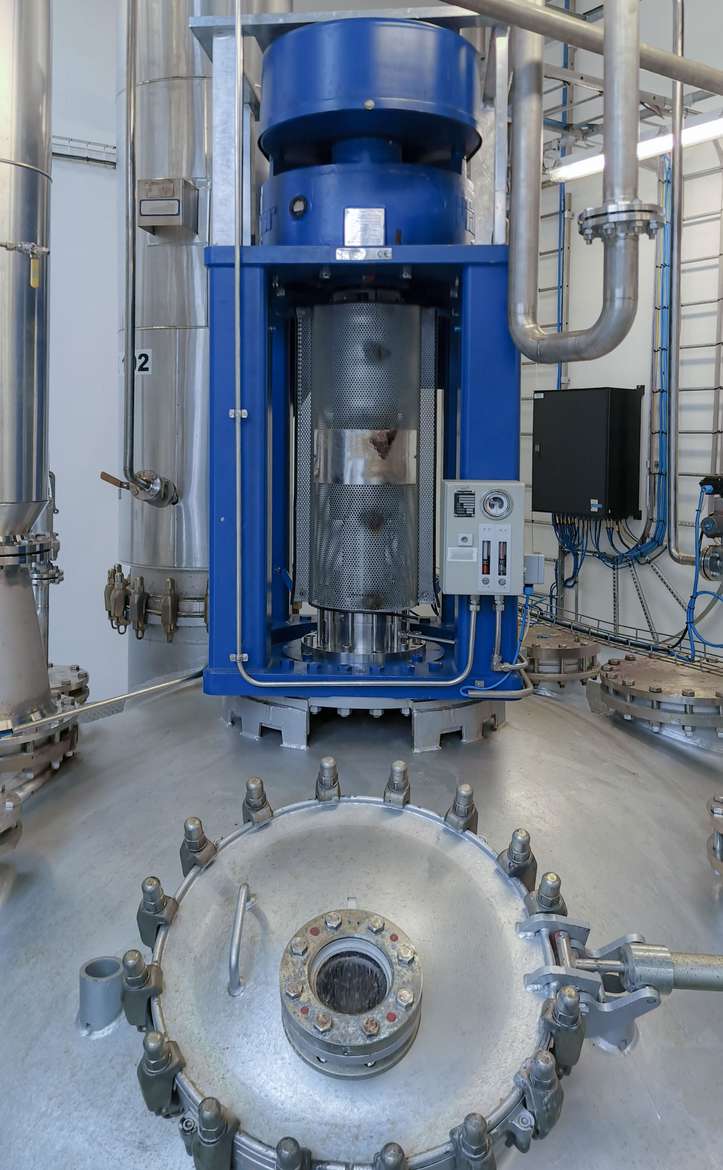

Für das Lösen, Mischen, Trennen und Destillieren der Lösemittel setzt Vistin Pharma in der Produktionseinrichtung in Sannidal, Norwegen, emaillierte Behälter mit einem Fassungsvermögen von 12,5 m³ bis 35 m³ ein. Die Rührwerke werden von oben angetrieben. Seit 2014 sind die Wellen einiger Rührwerke mit der Doppeldichtung AGSZ von EagleBurgmann ausgerüstet.

Produktqualität und Betriebskosten hängen in hohem Maß von reibungslos ablaufenden Prozessen ab. Vor der Umrüstung nutzte Vistin Pharma ölgeschmierte Dichtungen eines Mitbewerbers. Diese Dichtungen erforderten nicht nur regelmäßig einen hohen Wartungsaufwand, sondern brachten auch das Risiko mit sich, das Produkt mit Sperrflüssigkeit und Abriebpartikeln zu verunreinigen. Aus diesem Grund wollte Vistin Pharma nicht mehr Öl als Sperrflüssigkeit einsetzen. Der Hersteller entschied sich für die mit Stickstoff gesperrten AGSZ-Dichtungen von EagleBurgmann.

Diese Dichtungen werden mit Druck beaufschlagt, damit das Produkt nicht von außen kontaminiert wird und Produktwirkstoffe nicht von innen nach außen dringen. Außerdem hält die Dichtung den geforderten Druck im Behälter verlässlich aufrecht.

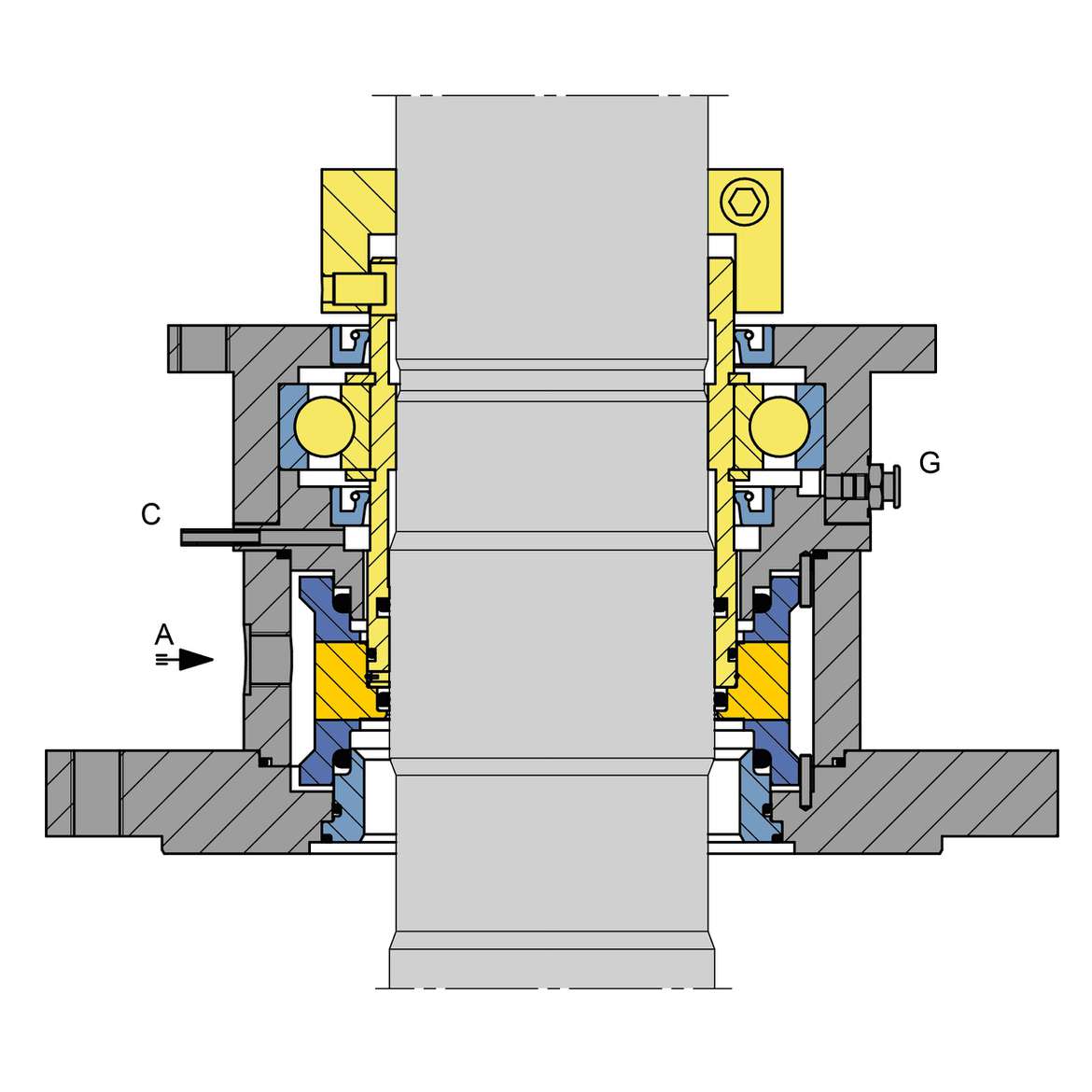

CaseStudy_AGSZ_Mixer_Norway

Da die Dichtungen berührungsfrei laufen, entsteht kein Abrieb. Die Geometrie und die Bearbeitung der Gleitflächen sichern einen kontinuierlich durchgängigen stabilen Gasfilm. Aufgrund äußerst präzise gefertigter Nuten heben Gegenring und Gleitring auch bei niedrigen Drehzahlen zuverlässig ab. Der Druck in der Dichtung ist höher als der Innendruck des Behälters. So kann das Produkt nicht in den Dichtspalt eindringen. Bei Vistin Pharma werden die AGSZ-Dichtungen aus dem Stickstoffnetz der Produktionsanlage versorgt. Ein Gasversorgungssystem von EagleBurgmann regelt den erforderlichen Gasstrom. Es ist speziell auf trockenlaufende und gasgeschmierte Gleitringdichtungen ausgelegt.

Durch die Drehmomentübertragung mittels Klemmring hat die Welle ein axiales Spiel von ±2 mm (0,07"), während das integrierte Lager die Dichtung vor starken Radialkräften schützt. Auch bei voller Beladung des 30 m3 fassenden Behälters kann sich der Anwender auf den sicheren Betrieb der Dichtung verlassen.

Die Druckbeaufschlagung verhindert auch, dass Produkt die Dichtung verunreinigt. Folglich muss sie nicht gereinigt werden. Um Schäden während der Behälterreinigung mit Heißdampf zu vermeiden, muss der Druck in der Dichtung höher sein als der Druck des Heißdampfs.

Die aus Siliziumkarbid gefertigten Gleit- und Gegenringe sowie die O-Ringe mit Produktkontakt entsprechen den FDA-Vorschriften. Außerdem erfüllt die Dichtung die Anforderungen der Zone 0 gemäß ATEX-Richtlinie. Diese Merkmale unterstreichen, dass die Dichtungen strengen internationalen Normen und Vorschriften genügen.

Bislang haben sich die Dichtungen im Betrieb bei Vistin Pharma als sehr stabil erwiesen, sie laufen reibungslos. Dadurch konnte der Wartungsaufwand gesenkt werden. Dank ihres berührungslosen Betriebs tragen die Dichtungen zusätzlich zu einem optimierten Energie-Management im Produktionsprozess bei. Keine Berührung der Gleitflächen bedeutet keine Reibung und somit keine Wärmeentwicklung bzw. Verlustleistung an der Dichtung.

Bei einem planmäßigen Produktionsstopp Anfang 2019 wurde eine der Dichtungen kontrolliert. Da die AGSZ eine einbaufertige und werksseitig geprüfte Einheit ist, wäre es einfach gewesen sie zu reparieren. Es stellte sich jedoch heraus, dass ihr Zustand noch so gut wie neu war. Für den weiteren Betrieb musste die Dichtung lediglich gewartet werden.

  • Wellendurchmesser: d1 = 125 … 140 mm (4,92“ … 5,51“)
  • Druck: p1 = Vakuum … 2,5 bar (36,3 PSIG)
  • Temperatur: t = 110 °C … 145 °C (230 °F … 293 °F)
  • Gleitgeschwindigkeit: vg = 0.3 … 0,6 m/s (0,98 … 1,97 ft/s)
  • Rührgeschwindigkeit: 50 … 90 min-1

Solution: AGSZ Mixer DE
