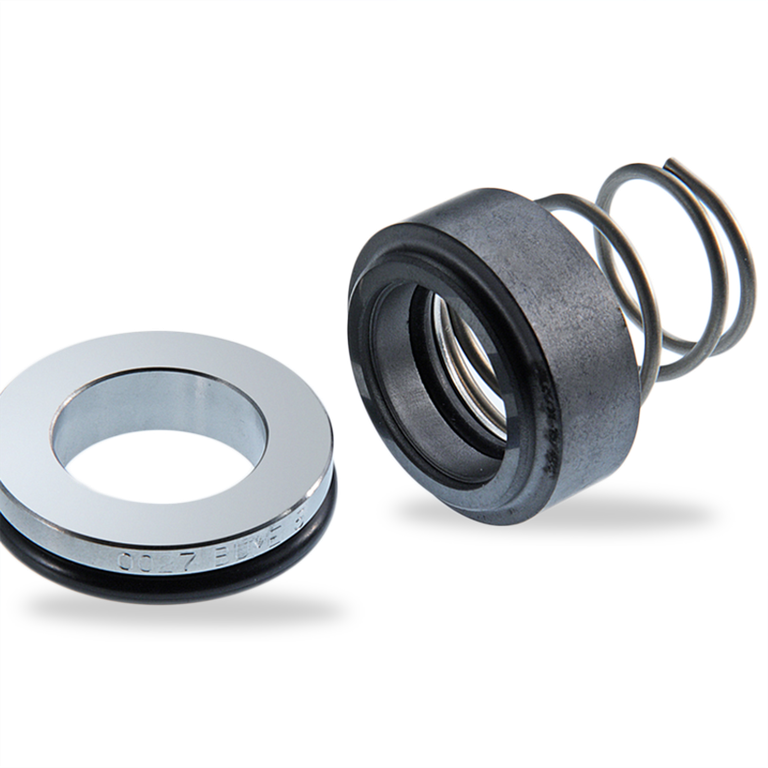

M2N

M2N Für eine größere Ansicht bitte die Maus über das Bild bewegen.
Für eine größere Ansicht bitte die Maus über das Bild bewegen.

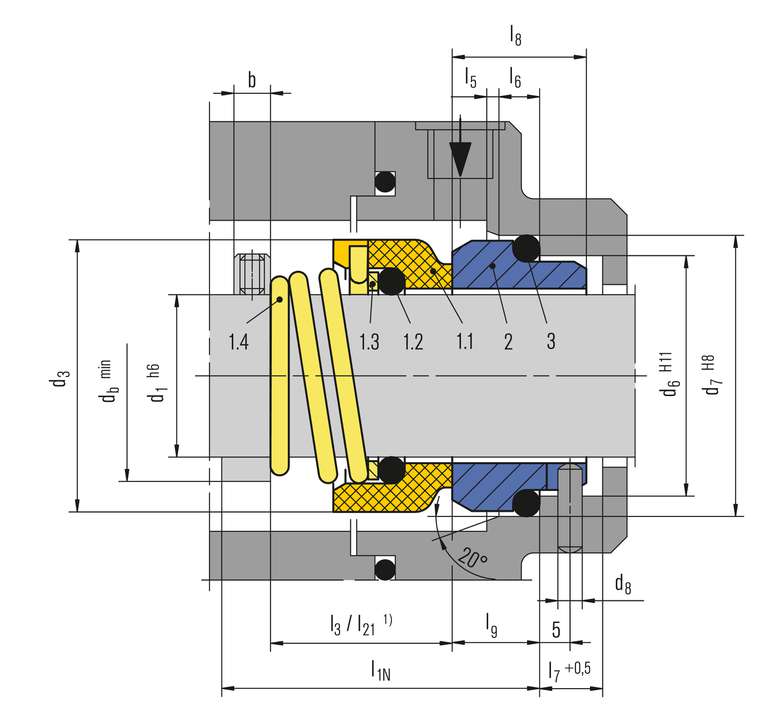

Pos. Teile–Nr. DIN 24250 Benennung
1.1 472 Gleitring
1.2 412.1 O-Ring
1.3 474 Druckring
1.4 478 Feder rechtsgängig
1.4 479 Feder linksgängig
2 475 Gegenring (G9)
3 412.2 O-Ring
  • Für glatte Wellen
  • Einzeldichtung
  • Nicht entlastet
  • Kegelfeder rotierend
  • Drehrichtungsabhängig
  • Preiswerte Dichtungslösung
  • Keine Beschädigung der Welle durch Gewindestifte
  • Kurze Einbaulänge möglich (G16)
Wellendurchmesser:
d1 = 6 ... 38 mm (0,25" ... 1,5")
Druck: p1 = 10 bar (145 PSI)
Temperatur:
t = -20 °C ... +140 °C
(-4 °F ... +355 °F)
Gleitgeschwindigkeit:
vg = 15 m/s (50 ft/s)
Axialbewegung: ±1,0 mm
Gleitring: Kohlegrafit kunstharzimprägniert (B)
Gegenring G9: Siliziumkarbid (Q1, Q2), Sonder-CrMo-Stahl (S), Aluminiumoxid (V)
  • Zellstoff- und Papierindustrie
  • Wasser- und Abwassertechnik
  • Gebäudetechnik
  • Wasserpumpen
  • Heizungsumwälzpumpen
