AX30

AX30 Für eine größere Ansicht bitte die Maus über das Bild bewegen.
Für eine größere Ansicht bitte die Maus über das Bild bewegen.

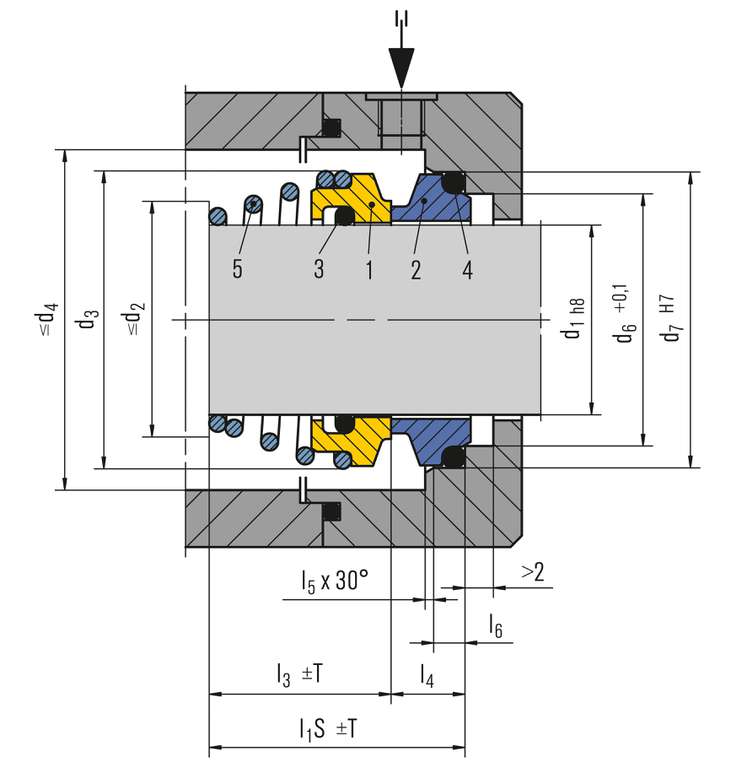

Pos. Benennung
1 Gleitring
2 Gegenring
3, 4 O-Ring
5 Feder

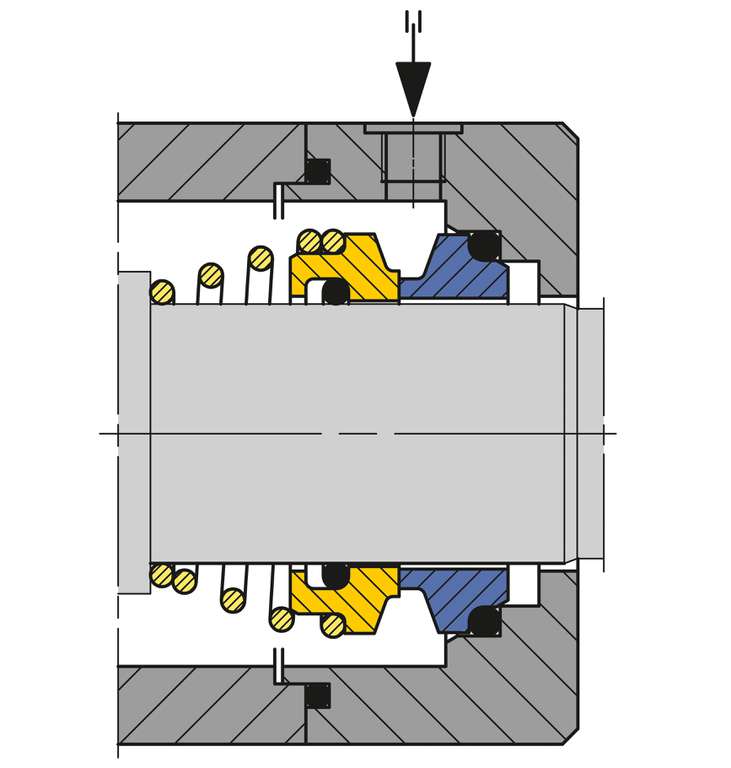

Zeichnung zeigt Type AX30S
  • Nicht entlastet
  • Drehrichtungsabhängig
  • Massive Gleitelemente
  • Keramikgerechte Konstruktion
  • Wenige Bauteile
  • Gut spülbar
Wellendurchmesser:
d1 = 10 … 80 mm (0.39" ... 3.15")
Druck: p1 = 20 bar (290 PSI)
Temperatur:
t = -40 °C … 220 °C (-40 °F … 428 °F)
Gleitgeschwindigkeit: vg = 15 m/s (49 ft/s)
Gleitring: Siliziumkarbid (Q1, Q2)
Gegenring: Kohlegrafit, kunstharzimprägniert (B), Siliziumkarbid (Q1, Q2)
Nebendichtungen:
EPDM (E), NBR (P), FKM (V), FFKM (K)
Federn: CrNiMo Stahl (G)
  • Chemische Industrie
  • Pharmazeutische Industrie
  • Nahrungsmittelindustrie
