LB500

LB500 Für eine größere Ansicht bitte die Maus über das Bild bewegen.
Für eine größere Ansicht bitte die Maus über das Bild bewegen.

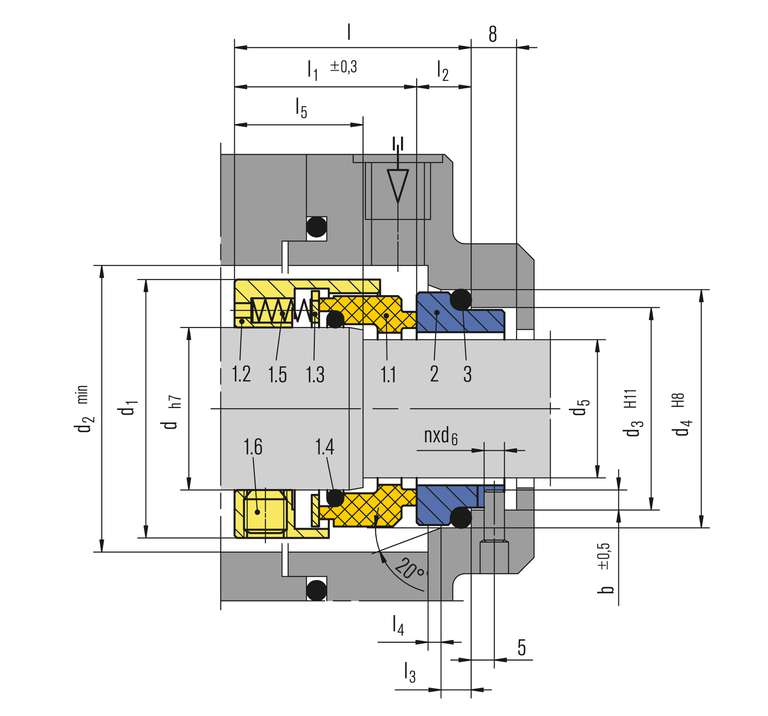

Item Description
1.1 Seal face
1.2 Drive collar
1.3 Thrust ring
1.4 O-Ring
1.5 Spring
1.6 Set screw
2 Seat
3 O-Ring
  • Einzeldichtung
  • Entlastet
  • Drehrichtungsunabhängig
  • Gruppenbefederung rotierend
  • API 682-konform
  • Passt in EN und ANSI Einbauräume
  • Optimierte, schmale Gleitringgeometrie
Druck: p = Vakuum … 35 bar (508 PSI)
Temperatur:
t = -20 °C … +200 °C (-4 °F … +392 °F)
Gleitgeschwindigkeit: vg = … 20 m/s (66 ft/s)
Viskosität: … 500 mPa·s
Feststoffgehalt: … 0,5 %
Gleitring: Kohlegrafit kunstharzimprägniert (B), Kohlegrafit hochverdichtet
Gegenring: Siliziumkarbid (Q1)
Nebendichtungen: FKM (V)
Metallische Teile: CrNiMo-Stahl (G)
  • API 682 / ISO 21049
  • ANSI
  • Chemische Industrie
  • Prozessindustrie
  • Säuren
  • Alkalien
  • Niedrigviskose Öle
  • Monomere
  • Kohlenwasserstoffe
  • Wasser
  • Seewasser
  • Prozesspumpen
