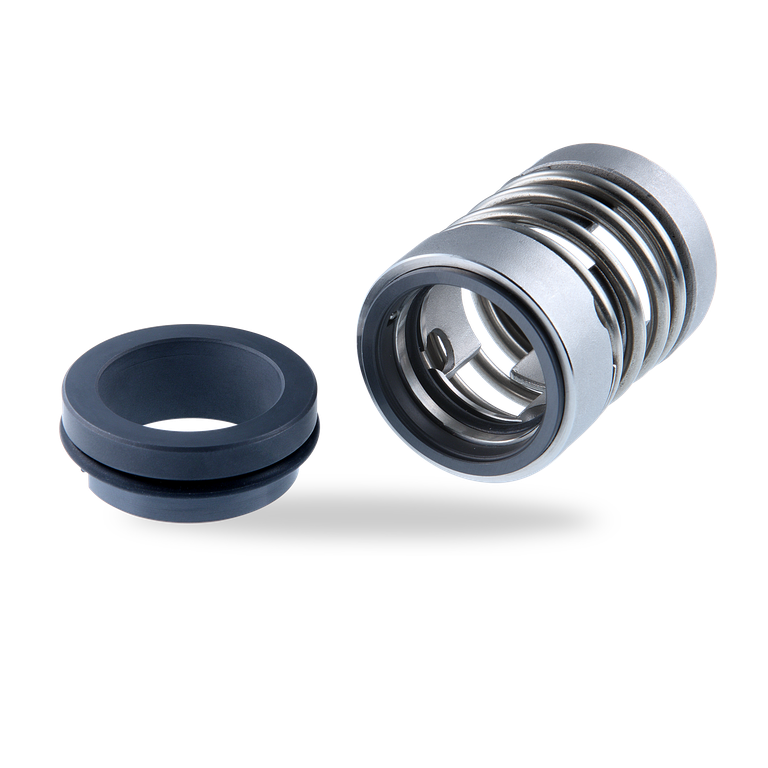

HA211

HA211 Für eine größere Ansicht bitte die Maus über das Bild bewegen.
Für eine größere Ansicht bitte die Maus über das Bild bewegen.

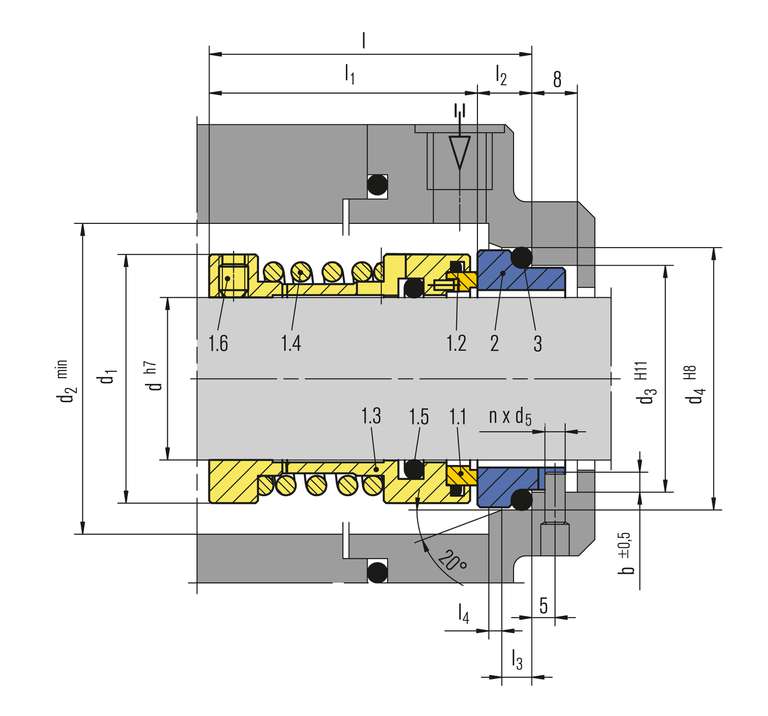

Pos. Benennung
1.1 Gleitring
1.2 O-Ring
1.3 Mitnehmer
1.4 Feder
1.5 O-Ring
1.6 Gewindestift
2 Gegenring
3 O-Ring
  • Einzeldichtung
  • Nicht entlastet
  • Drehrichtungsunabhängig
  • Formschlüssige Drehmomentmitnahme durch ineinandergreifende Laschen zwischen rotierendem Teil und Mitnehmer
  • O-Ring-Nut zur Belüftung verhindert Zusetzen und erhöht die Flexibilität
Druck: p = 12 bar (174 PSI)
Temperatur:
t = -20 °C ... +160 °C (-4 °F … +320 °F)
Gleitgeschwindigkeit: ... 20 m/s (66 ft/s)
Viskosität: ... 300 Pa·s
Feststoffgehalt: ... 7 %
Gleitring: Siliziumkarbid (Q1)
Gegenring: Siliziumkarbid (Q1)
Nebendichtungen: EPDM (E), FKM (V)
Metallische Teile: CrNiMo-Stahl (G)
  • Zellstoff- und Papierindustrie
  • Wasser- und Abwassertechnik
  • Hochviskose Medien
  • Pulpe
  • Prozesspumpen
  • Stoffpumpen
