H3B

H3B Für eine größere Ansicht bitte die Maus über das Bild bewegen.
Für eine größere Ansicht bitte die Maus über das Bild bewegen.

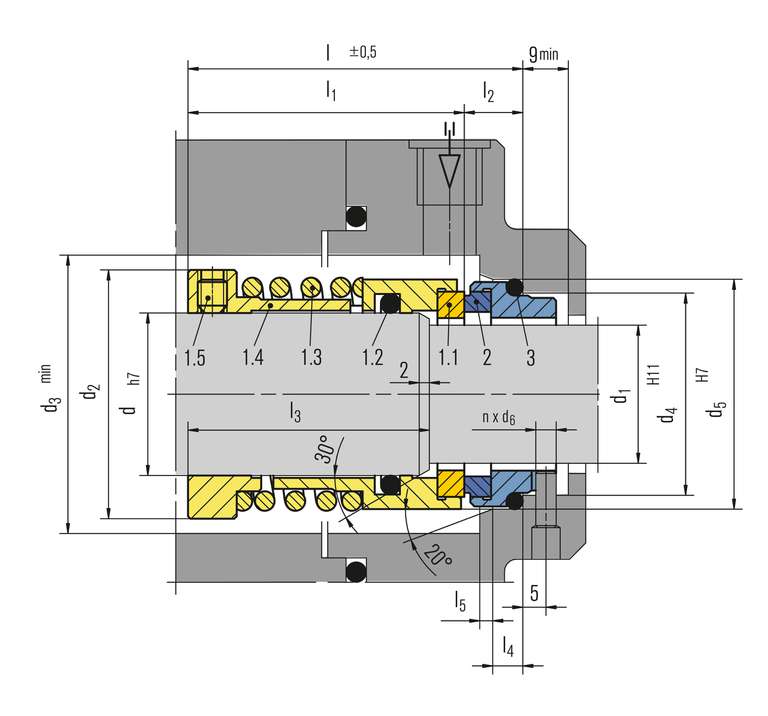

Pos. Benennung
1.1 Gleitring
1.2 O-Ring
1.3 Feder
1.4 Mitnehmer
1.5 Gewindestift
2 Gegenring
3 O-Ring
  • Einzeldichtung
  • Entlastet
  • Drehrichtungsunabhängig
Hervorragende Kupplung von Drehmomentmitnahme und Gleitringträger über ineinandergreifende Laschen
Druck: p = 12 bar (174 PSI)
Temperatur:
t = -20 °C … +160 °C (-4 °F … 320 °F)
Gleitgeschwindigkeit: vg = 20 m/s (66 ft/s)
Viskosität: … 300 mPa·s
Feststoffgehalt: … 7 %"
Gleit- und Gegenring: Siliziumkarbid (Q1), Wolframkarbid (U7)
Nebendichtungen: FKM (V)
Metallische Teile: CrNiMo-Stahl (G)
  • Prozessindustrie
  • Öl- und Gasindustrie
  • Hochviskose Medien (Teer, Schweröle)
  • Prozesspumpen
