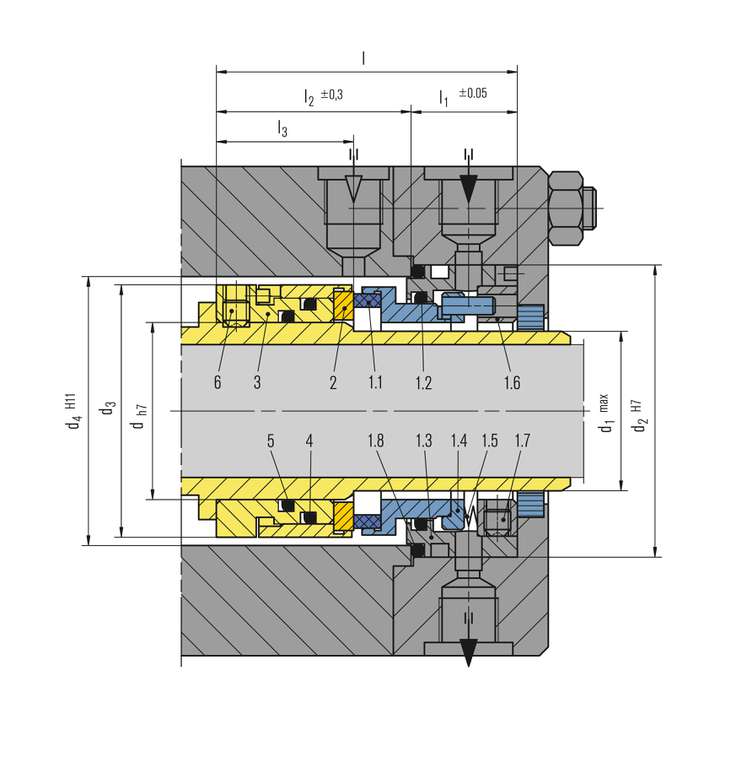

Pos. Benennung
1.1 Gleitring
1.2 O-Ring
1.3 Gehäuse
1.4 Druckring
1.5 Feder
1.6 Druckring
1.7 Gewindestift
1.8 O-Ring
2 Gegenring
3 Mitnehmer
4 O-Ring
5 O-Ring
6 Gewindestift

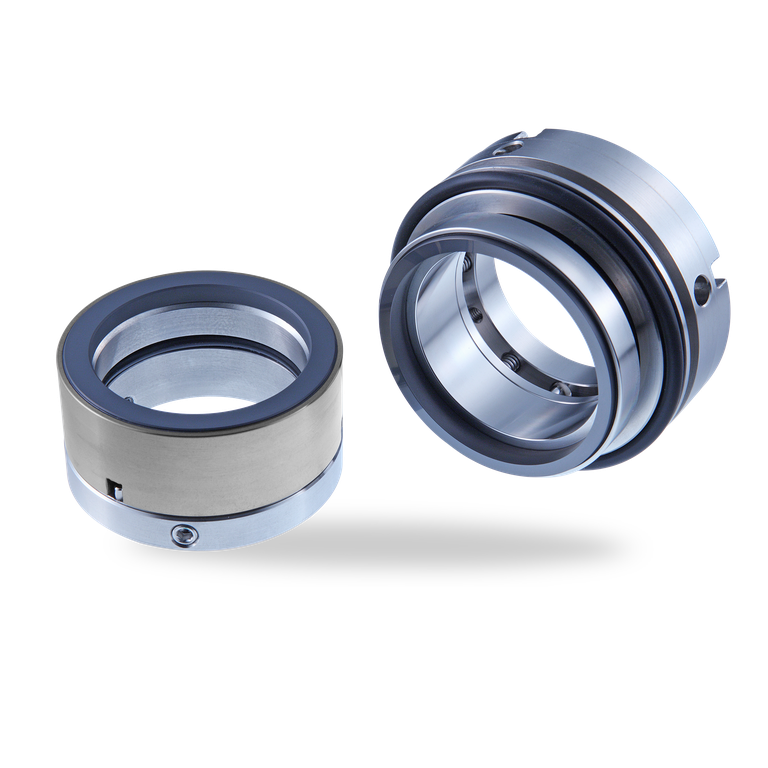

EK700

Merkmale

  • Einzeldichtung
  • Entlastet
  • Drehrichtungsunabhängig
  • Gruppenbefederung stationär

Vorteile

  • Standardisierte Konstruktion, ermöglicht einfache Umrüstung
  • Atmosphärenseite Anordnung der Befederung, kein Zusetzen möglich

Einsatzbereich

Druck: p = ... 35 bar (… 508 PSI)
Temperatur: t = 160 °C (320 °F)
Gleitgeschwindigkeit: vg = 30 m/s (98 ft/s)
Viskosität: ... 0,5 Pa·s
Feststoffgehalt: ... 0,5 %

Werkstoffe

Gleitring: Kohlegrafit hochverdichtet (B)
Gegenring: Siliziumkarbid (Q1)
Nebendichtungen: FKM (V)
Metallische Teile: 1.4401 (G)
