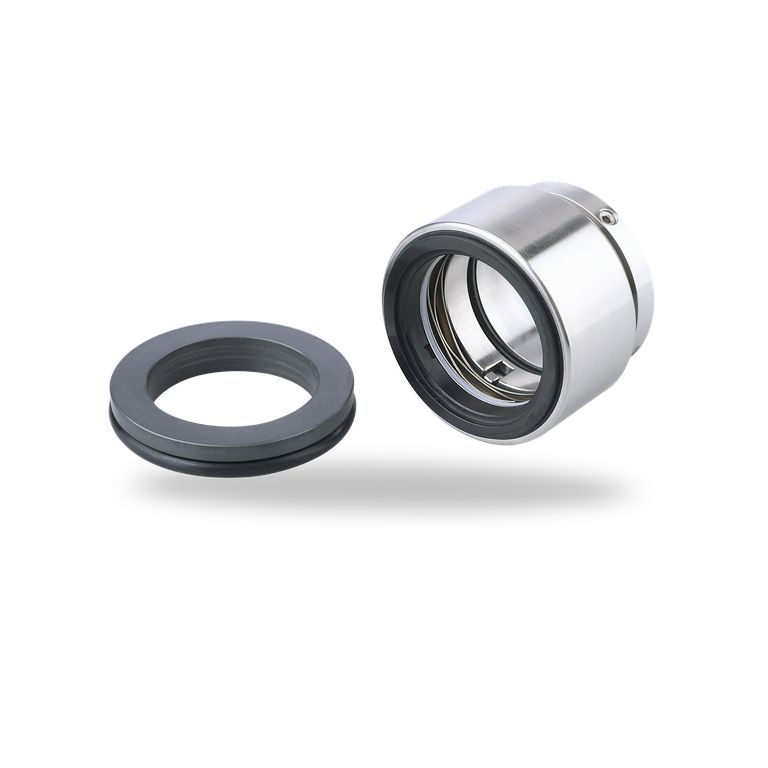

eHJ®

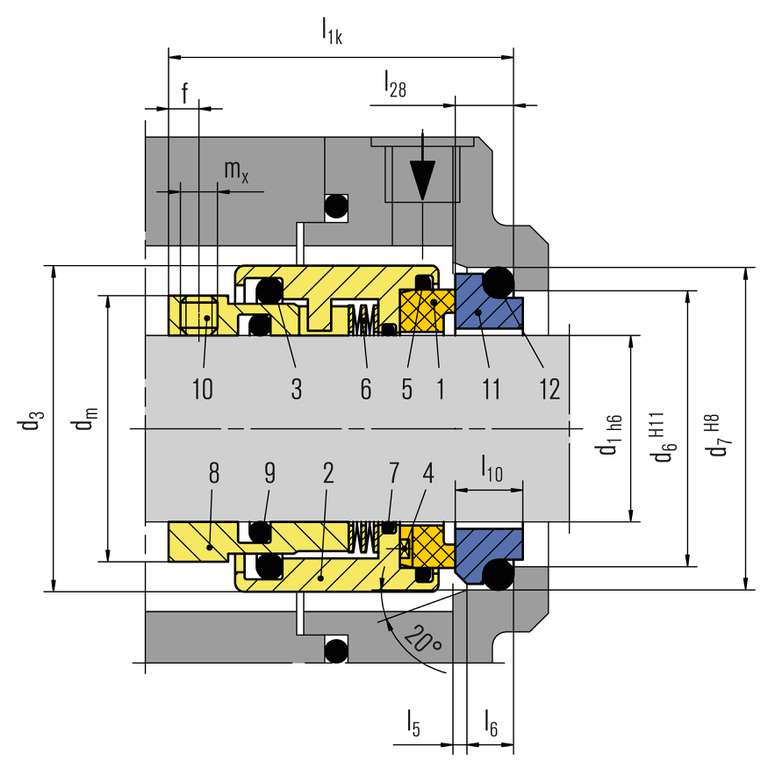

Pos. Benennung
1 Gleitring
2 Gleitringträger
3, 5, 7, 9, 12 O-Ringe
4 Vierkantstift
6 Feder
8 Mitnehmer
10 Gewindestift
11 Gegenring

eHJ®

Merkmale

  • Für glatte Wellen
  • Einzeldichtung
  • Entlastet
  • Drehrichtungsunabhängig
  • Befederung rotierend
  • 100 % kompatibel mit HJ9... für l1k

Vorteile

  • Universell einsetzbar, mit hervorragenden Eigenschaften in feststoffbeladenen und hochviskosen Medien
  • Robuste und zuverlässige Konstruktion
  • Massive, eingelegte, einfach tauschbare Gleitringe
  • Hochleistungs-Gleitwerkstoff eSiC-Q7 als Standard
  • Flächige Drehmomentübertragung mit robustem Vierkant
  • Gekapselte Federn sind produktgeschützt angeordnet
  • Keine Beschädigung der Welle durch dynamisch belasteten O-Ring
  • Hervorragende Axialbeweglichkeit
  • Spezieller O-Ring als Federschutz und Schwingungsdämpfung
  • Unempfindlich bei Temperaturwechsel
  • DiamondFace Technologie optional

Einsatzbereich

Wellendurchmesser:
d1 = 18 ... 100 mm (0,71" ... 4")
Druck:
p1*) = Vakuum ... 40 bar (vacuum ... 580 PSI)
Temperatur:
t = -50 °C ... +220 °C (-58 °F ... +430 °F)
Gleitgeschwindigkeit: vg = 20 m/s (66 ft/s)
Axialbewegung:
d1 = 18 ... 25 mm: ±0,5 mm
d1 = 28 ... 55 mm: ±0,8 mm
d1 = 60 ... 100 mm: ±1,0 mm

* Ausrücksicherung des Gegenrings im zulässigen Unterdruckbereich nicht erforderlich. Bei längerem Vakuumbetrieb ist atmosphärenseitig ein Quench vorzusehen.

Werkstoffe

Gleitring: Kohlegrafit antimonimprägniert (A),
Kohlegrafit kunstharzimprägniert (B),
Siliziumkarbid (eSIC-Q7)
Gegenring G6: Siliziumkarbid (eSIC-Q7)
Nebendichtungen: E, EL, V, V16, K, KL, P
Federn: CrNiMo-Stahl (G)
Gleitringträger: CrNiMo-Stahl (G)
Mitnehmer: Duplex Stahl (G1)

Standards und Freigaben

  • EN 12756

Hinweis

Variante eSHJ in kundenspezifischer Ausführung für den Einsatz in Sterilprozesse lieferbar. Bitte anfragen.



Produktvarianten

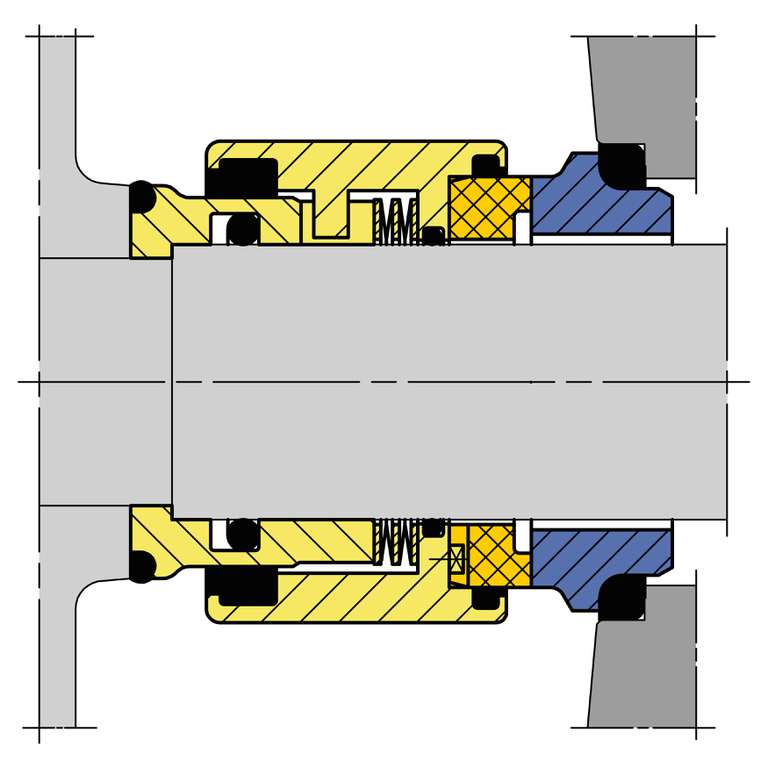

eSHJ®
Beispiel für eSHJ - Variante für den Einsatz in Sterilprozesse. Kundenspezifische Ausführungen möglich - bitte anfragen.
