YE400

YE400 Für eine größere Ansicht bitte die Maus über das Bild bewegen.
Für eine größere Ansicht bitte die Maus über das Bild bewegen.

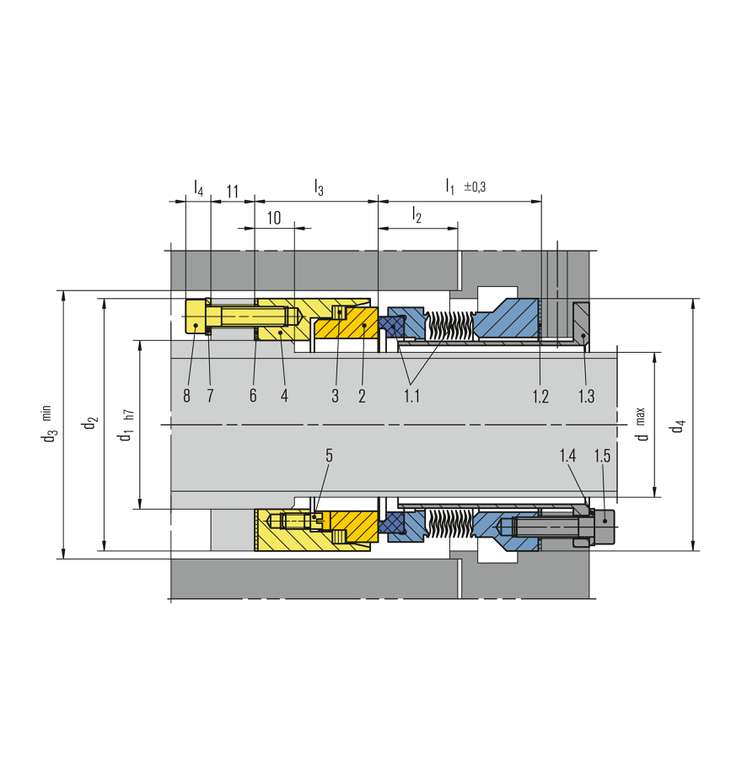

Pos. Benennung
1 Stationäre Einheit
1.1 Balgeinheit
1.2 Flachdichtung
1.3 Klemmbuchse
1.4 Federring
1.5 Zylinderschraube
2 Gegenring
3 Nebendichtung
4 Gegenringträger
5 Mitnehmerstift
6 Flachdichtung
7 Federring
8 Zylinderschraube
  • Einzeldichtung
  • Entlastet
  • Drehrichtungsunabhängig
  • Metallbalg stationär
  • Für Hoch- und Tieftemperatureinsatz
Druck (einlagiger Balg):
p = Vakuum ... 20 bar ( vacuum … 290 PSI)
Druck (zweilagiger Balg):
p = Vakuum ... 35 bar ( vacuum … 508 PSI)
Temperatur:
t = -240 °C ... +425 °C
(-400 °F … +797 °F)
Gleitgeschwindigkeit: vg = ... 50 m/s (164 ft/s)
Viskosität: ... 1 Pa·s
Gleitring: Kohlegrafit hochverdichtet
Gegenring: Siliziumkarbid (Q2)
Balg: Inconel® 718 (M6)
Sekundärdichtelemente: Grafit
Andere metallische Teile: 1.4404, Carpenter® 42 (T4)
  • Raffinerietechnik
  • Kraftwerkstechnik
  • Chemische Industrie
  • Kohlenwasserstoffe, Hoch- und Tieftemperatur
  • Rückstandsöl
  • Gasöl
  • Ethylen, Tieftemperatur
  • Pumpen
  • Sondermaschinen
