LY9DSTT

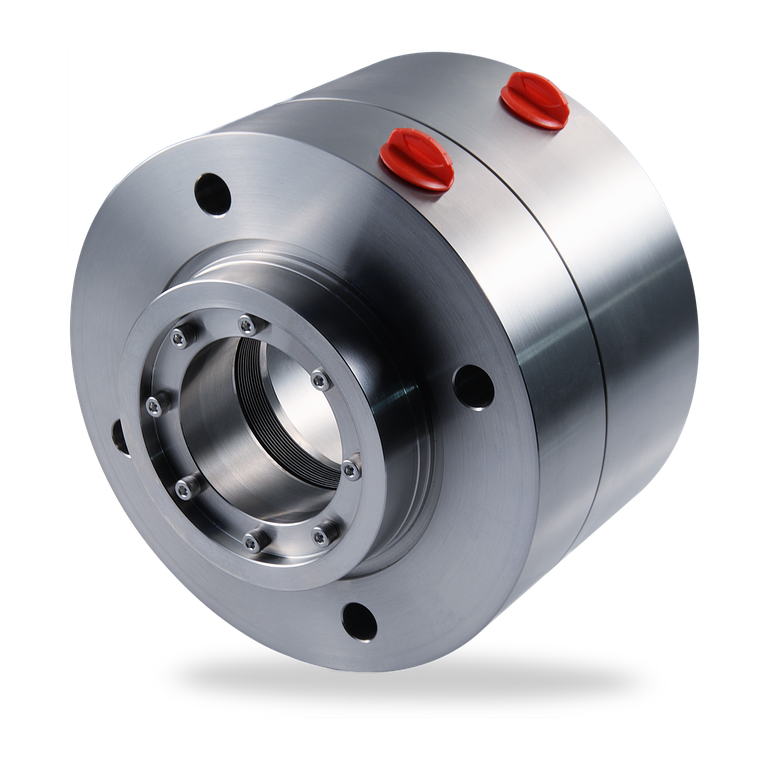

LY9DSTT Für eine größere Ansicht bitte die Maus über das Bild bewegen.
Für eine größere Ansicht bitte die Maus über das Bild bewegen.

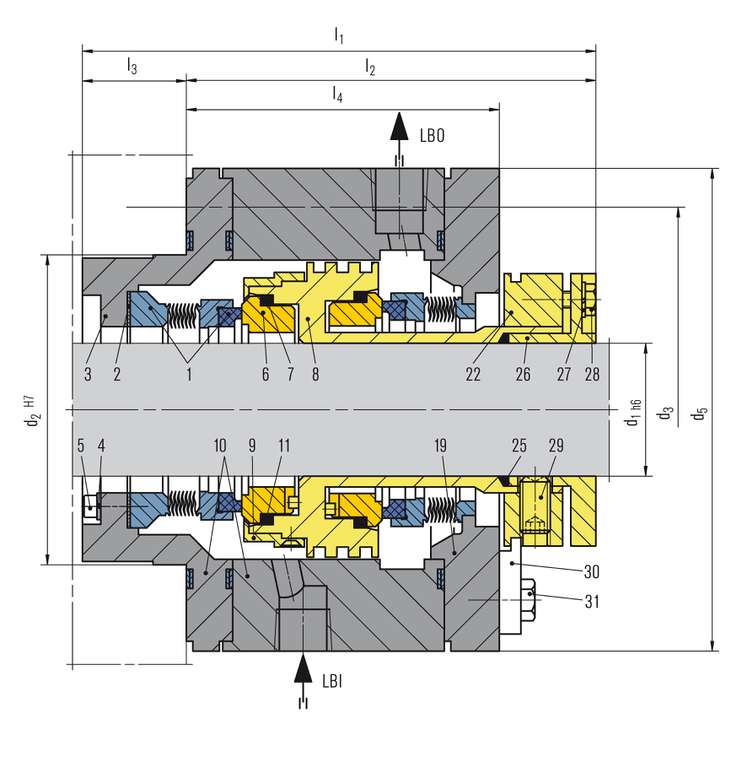

Pos. Benennung
1 Gleitring mit Balgeinheit
2 Flachdichtung
3, 10, 19 Deckel
4, 27 Federscheibe
5 Zylinderschraube
6 Gegenring
7, 11, 25 Grafitring
8 Wellenhülse mit Pumpring
9 Sicherungsring
22 Mitnehmer
26 Klemmhülse
28, 31 Sechskantschraube
29 Gewindestift
30 Montagelehre


LBO Sperrflüssigkeit AUS
LBI Sperrflüssigkeit EIN
  • Dichtung nach API 682 Category 2 und 3, Type C, Arrangement 3
  • Doppeldichtung in Face-to-FaceAnordnung
  • Entlastet
  • Cartridge-Einheit
  • Metallfaltenbalg stationär
  • Gleitringe geschrumpft, massive Gegenringe
  • Sehr kompaktes Design
  • Geeignet für höhere Geschwindigkeiten
  • Gutes Nachsetz- und Laufverhalten bei unrunden Wellen, Versatz und Vibrationen
  • Geringe Wärmentwicklung und Energieaufnahme aufgrund schmaler Dichtbreite der Gleitringe
  • Metallbalg auch doppelwandig lieferbar
  • Geeignet für den Einsatz bei extremen hohen und niedrigen Temperaturen
  • Kein dynamischer O-Ring - reduziert/verhindert das Aufhängen des Gleitringes
  • Balg minimiert von Pumpenwelle und Verschleiß verursachte Schwankungen der Gleitflächenbelastung
  • Resistent gegen abrasive Partikel im Medium - kein Reibverschleiß von Welle oder Wellenhülse
Wellendurchmesser: d1 = 20 ... 110 mm (0,79" ... 4,33")
Druck bei einwandigem Metallbalg: p = Vakuum ... 20 bar (... 290 PSI),
Druck bei doppelwandigem Metallbalg: p = Vakuum ... 35 bar (... 508 PSI)
Temperatur: t = -130 ºC ... +400 ºC (-202 ºF ... +752 ºF)
Gleitgeschwindigkeit: vg ... 50 m/s (... 164 ft/s)
Gleitringe: Blisterresistente Kohle,
Siliziumkarbid SSiC (Q1), RBSiC (Q2)
Gegenringe:
Siliziumkarbid SSiC (Q1), RBSiC (Q2)
Balg: Inconel® 718 (M6)
Nebendichtungen: Grafit (G)
Metallische Teile: CrNiMo-Stahl 316 (G),
Carpenter® 42 (T4)
  • API 682 / ISO 21049
  • API 682 4th ed. Cat. 2/3 - 3CW-FF
  • Raffinerietechnik
  • Öl- und Gasindustrie
  • Petrochemische Industrie
  • Chemische Industrie
  • Kraftwerkstechnik
  • LPG-Anlagen
  • API 610 / ISO 13709 Pumpen
  • Prozesspumpen
