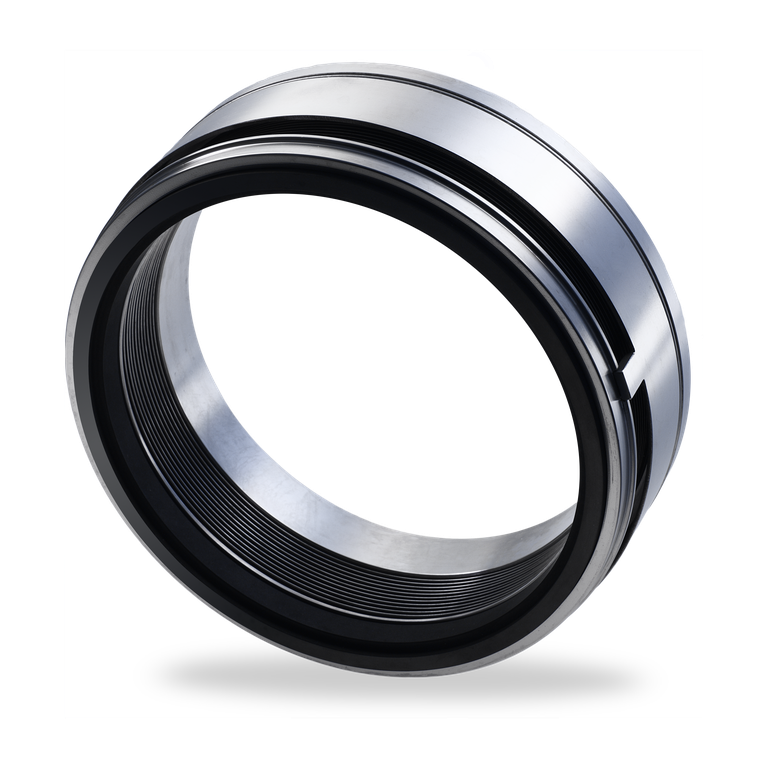

MFL65

MFL65 Für eine größere Ansicht bitte die Maus über das Bild bewegen.
Für eine größere Ansicht bitte die Maus über das Bild bewegen.

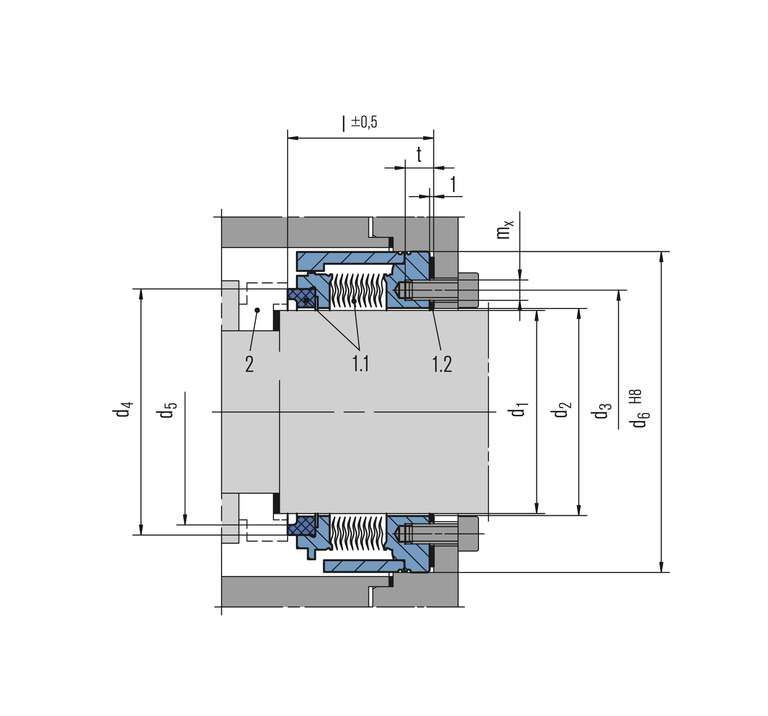

Pos. Teile-Nr. DIN 24250 Benennung
1.1 472 und 481 Gleitring und Balgeinheit
1.2 400.1 Flachdichtung
2 475 Gegenring
  • Balg stationär
  • Einzeldichtung
  • Entlastet
  • Drehrichtungsunabhängig
  • Hohe Temperaturen
  • Hohe Gleitgeschwindigkeit
  • Keine Elastomernebendichtung
Wellendurchmesser: d1 = 16 ... 100 mm (0.63" ... 4"), (>100 mm auf Anfrage)
Außendruckbeaufschlagt: p1 = 25 bar (363 PSI), (höhere Drücke möglich, bitte anfragen)

Innendruckbeaufschlagt:
p1 <120 °C (248 °F) 10 bar (145 PSI),
p1 <220 °C (428 °F) 5 bar (72 PSI),
p1 <400 °C (752 °F) 3 bar (44 PSI) Gegenringsicherung erforderlich

Temperatur:
t = -20 °C ... +400 °C (-4 °F ... +752 °F)
Gleitgeschwindigkeit: vg = 50 m/s (165 ft/s)
Balg:
Inconel® 718 (M6), Hastelloy® C-276 (M5)
Gleitring:
Kohlegrafit antimonimprägniert (A), Siliziumkarbid (Q12)
Gegenring:
Siliziumkarbid (Q1), Sonder-CrMo-Stahlguss (S)
Metallische Teile:
Duplex (G1), Carpenter® 42 (T4), Hastelloy® C-4 (M)
  • Prozessindustrie
  • Öl- und Gasindustrie
  • Raffinerietechnik
  • Petrochemische Industrie
  • Chemische Industrie
  • Heiße Medien
  • Hohe Gleitgeschwindigkeiten
  • Pumpen
  • Sondermaschinen
