BT-PNT

Produkt anfragen

BT-PNT

BT-PNT
Produkt anfragen

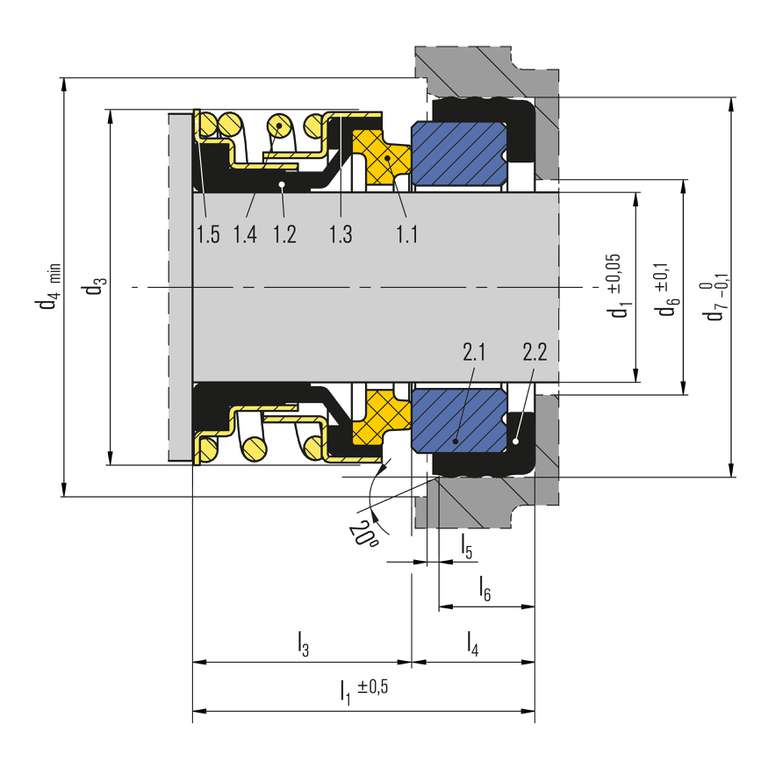

Pos. Benennung
1.1 Gleitring
1.2 Balg
1.3 Winkelring
1.4 Feder
1.5 Mitnehmer
2.1 Stationärer Gegenring
2.2 Winkelmanschette

BT-PNT

Merkmale

  • Für glatte Wellen
  • Einzel- und Doppeldichtung
  • Elastomerbalg rotierend
  • Nicht entlastet
  • Drehrichtungsunabhängig
  • Auch in zölligen Abmessungen erhältlich

Vorteile

  • Schutz der Welle über die gesamte Dichtungslänge
  • Balg frei von Torsionsbelastung
  • Universell einsetzbar
  • Großseriendichtung
  • Anpassung der Maße möglich
  • Gegenringvarianten sind Teil des Programms

Einsatzbereich

Wellendurchmesser: d1 = 1/2”, 5/8”, 3/4”
Druck: p1*= 12 bar (174 PSI)
Temperatur: t* = -20 °C … +120 °C (-4 °F … +248 °F)
Gleitgeschwindigkeit: vg = 10 m/s (33 ft/s)

* Abhängig von Medium, Größe und Werkstoffen

Werkstoffe

Gleitring:
Kohlegrafit kunstharzimprägniert (B), Kohlegrafit massiv (B3), Siliziumkarbid (Q1)
Seat:
Al-Oxid (V, V1), Siliziumkarbid (Q1, Q6, Q7)

Elastomer:
NBR (P), EPDM (E), FKM (V)

Metallische Teile:
CrNiMo-Stahl 1.4401 (G)

Standards und Freigaben

  • Verschiedene Materialzulassungen wie WRAS, UBA, ACS, NSF, FDA verfügbar (abhängig von nach Typ und Materialkombination). Bitte anfragen!
