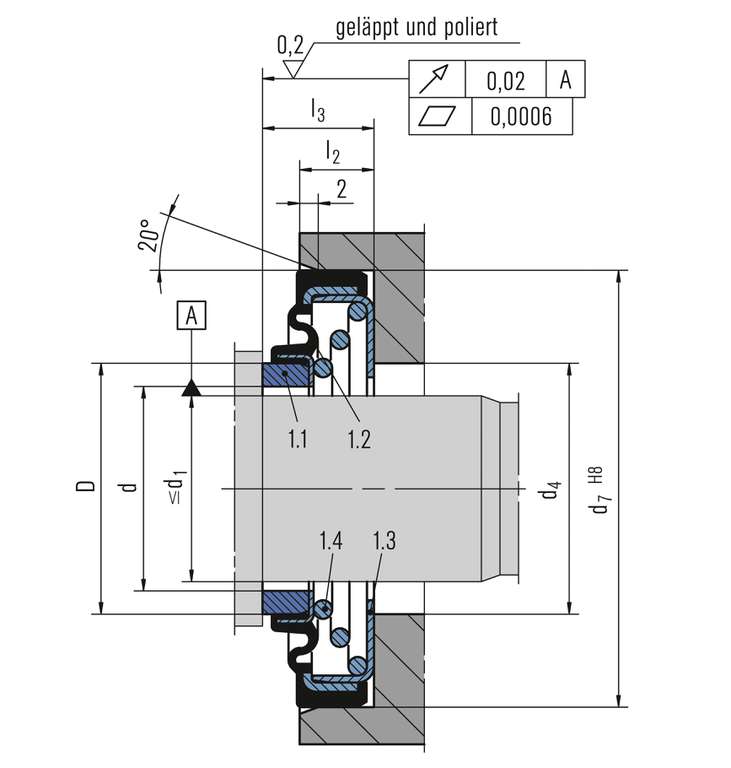

Pos. Benennung
1 Gleiteinheit
1.1 Gleitring
1.2 Balg
1.3 Formblech
1.4 Feder

AX05

Merkmale

  • Nicht entlastet
  • Drehrichtungsunabhängig

Vorteile

  • Stationäre Anordnung
  • Kurzbauend
  • Kraftschlüssige Drehmomentübertragung
  • Federn außerhalb des Produktes
  • Einfache Montage

Einsatzbereich

Wellendurchmesser: d1 = … 65 mm (2,56")
Druck: p1 = 0,3 bar (4,35 PSI)
Temperatur:
t = -20 °C … 100 °C (-4 °F … 212 °F)
Gleitgeschwindigkeit: vg = 10 m/s (33 ft/s)

Werkstoffe

Gleitring: Kohlegrafit, kunstharzimprägniert (B)
Nebendichtungen: NBR (P)
Federn: CrNi-Stahl (F)
Metallische Teile: CrNi-Stahl (F)
