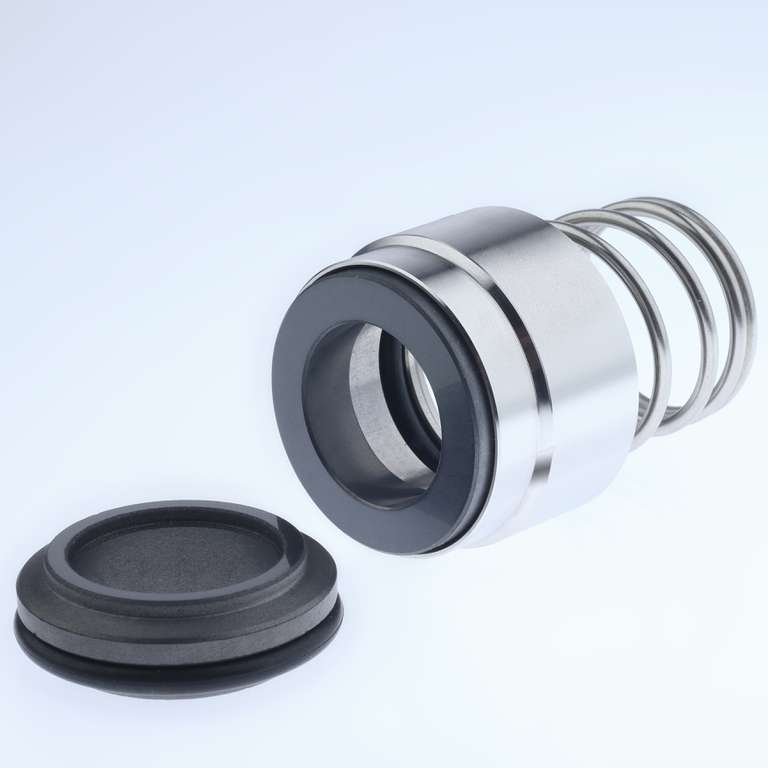

BT-FH Balanced

BT-FH Balanced
Produkt anfragen

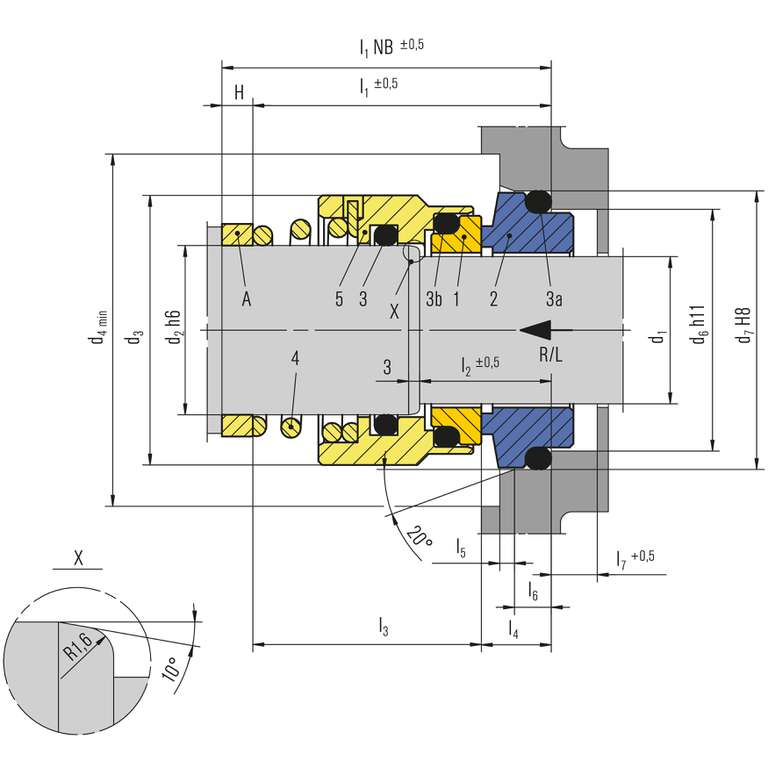

Item Description
1 Glitring
1.2 Manschette
1.3 O-Ring
1.4 O-Ring
1.5 Spring
2.1 Stationärer Gegenring
2.2 O-Ring

BT-FH Balanced

Merkmale

  • Einzeldichtung
  • Für glatte Wellen
  • Nicht entlastet
  • Kegelfeder rotierend
  • Drehrichtungsabhängig
  • Drehmomentübertragung über Kegelfeder

Vorteile

  • Universell einsetzbar
  • Robuste und zuverlässige Konstruktion
  • Hohe Flexibilität aufgrund großer Werkstoffauswahl
  • Keine Beschädigung der Welle durch Gewindestifte
  • Maßanpassungen möglich
  • Gegenringvarianten erhältlich

Einsatzbereich

Wellendurchmesser: d1 = 10 … 100 mm (0,39" … 3,94")
Druck: p1*= 12 (16) bar (174 (232) PSI)
Temperatur: t* = -35 °C … +200 °C (-31 °F … +392 °F)
Gleitgeschwindigkeit: vg = 15 m/s (50 ft/s)

* Abhängig von Medium, Größe und Werkstoffen

Werkstoffe

Gleitring:
Al-Oxid (V), Siliziumkarbid (Q1, Q6, Q7), Wolframkarbid (U)
Gegenring:
Kohlegrafit antimonimprägniert (A),Kohlegrafit kunstharzimprägniert (B),Kohlegrafit massiv (B3), Siliziumkarbid (Q1, Q6, Q7), Wolframkarbid (U), PTFE glasfaserverstärkt (Y1), PTFE kohleverstärkt (Y2)
Elastomer: NBR (P), EPDM (E), FKM (V), FFKM (K)
Metallische Teile: CrNiMo steel 1.4401 (G)

Standards und Freigaben

  • Je nach Typ und Werkstoffkombination liegen verschiedenen Werkstoffzulassungen vor, z.B. WRAS, UBA, ACS, NSF, FDA. Bitte anfragen
  • EN 12756 (BT-FH.NU, BT-FH.KU)

Hinweis

Der Gegenring ist in unterschiedlichen Größen und mit Drehmomentnut lieferbar (verhindert die Rotation des Gegenrings).


Produktvarianten

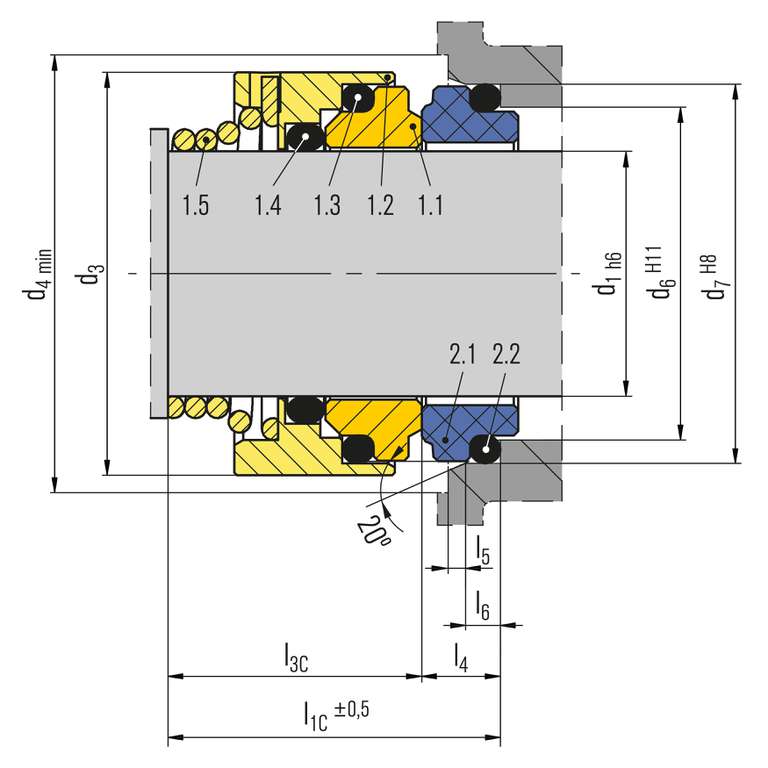

BT-FHC

BT-FHC

Positionen und Bezeichnungen wie bei BT-FH, jedoch mit kürzerer Einbaulänge l3c (siehe Maßtabelle). Gleiche Einbaulänge wie BT-RN.

Pos. Benennung

1.1 Gleitring
1.2 Manschette
1.3, 1.4 O-Ring
1.5 Feder
2.1 Stationärer Gegenring
2.2 O-Ring

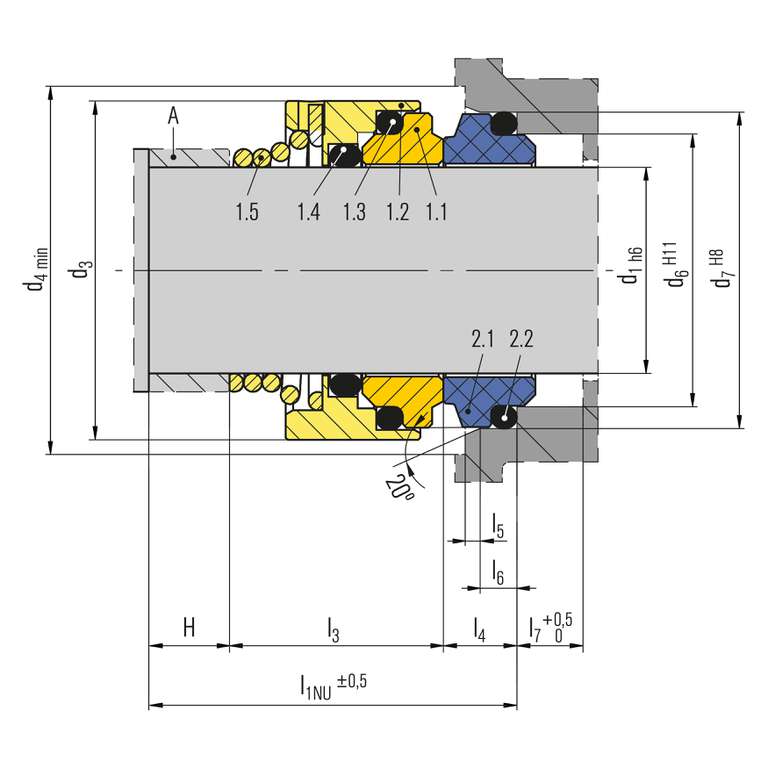

BT-FH.NU

BT-FH.NU

Positionen und Bezeichnungen wie bei BT-FH, jedoch mit Einbaulänge l1N nach EN 12756 (Normal, nicht entlastet).

Pos. Benennung

1.1 Gleitring
1.2 Manschette
1.3, 1.4 O-Ring
1.5 Feder
2.1 Stationärer Gegenring
2.2 O-Ring

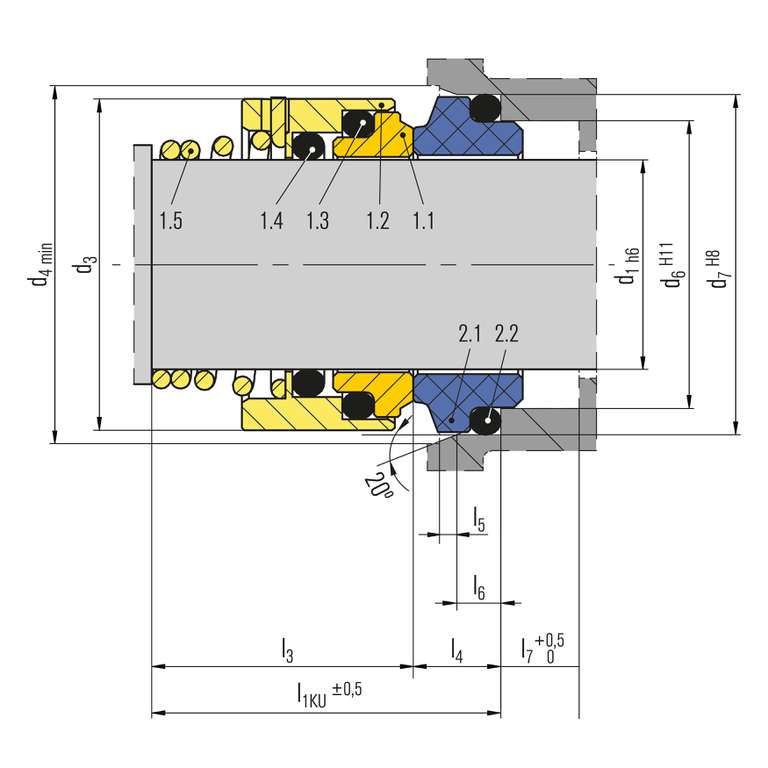

BT-FH.KU

BT-FH.KU

Positionen und Bezeichnungen wie bei BT-FH, jedoch mit Einbaulänge l1K nach EN 12756 (Kurz, nicht entlastet).

Pos. Benennung

1.1 Gleitring
1.2 Manschette
1.3, 1.4 O-Ring
1.5 Feder
2.1 Stationärer Gegenring
2.2 O-Ring
