Merkmale

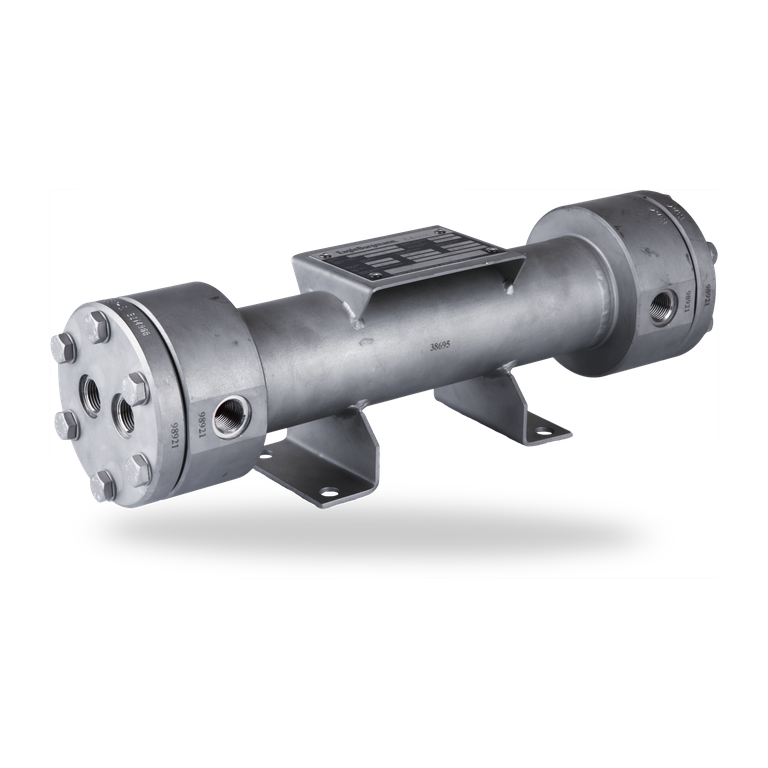

Wärmetauscher der WED Baureihe werden zur Kühlung von Sperrflüssigkeiten in Dichtungsversorgungskreisläufen eingesetzt. Die WED Wärmetauscher sind hierbei als Rohrbündelwärmetauscher mit integrierten Umlenkblechen konzipiert, das Sperrmedium wird dabei durch den Mantel geführt, das Kühlmedium durch die Rohre.
Zirkulation in Anlehnung an API 682 / ISO 21 049: Plan 21, Plan 22, Plan 23, Plan 41
Zirkulation in Anlehnung an API 682 / ISO 21 049: Plan 21, Plan 22, Plan 23, Plan 41
Vorteile
- Rohrbündelwärmetauscherdesign mit integrierten Umlenkblechen: Extrem effiziente Kühlung bei gleichzeitig sehr kompakten Abmessungen
- Kühlleistung bis zu 36 kW
- Universeller Einsatz: Mediumsberührte Teile aus 1.4571
- Vertikal oder horizontale Aufstellung möglich
- Teilbare Ausführung: Einfache Reinigung des Wärmetauschers
Standards und Freigaben
- PED 2014/68/EU (Auslegung, Konstruktion und Herstellung nach EU Druckgeräterichtlinie)
- ASME VIII, Div. 1 (Konstruktion, Berechnung und Fertigung)
Empfohlene Anwendungen
- Chemische Industrie
- Petrochemische Industrie
- Öl- und Gasindustrie
- Raffinerietechnik
- Kraftwerkstechnik
Hinweis
Reinigung:
Kühlwasserseite: Mechanische Reinigung nach Abnehmen des Deckels.
Sperrmediumsseite: Spülen mit geeigneten, schmutzlösenden Medien.
Kühlwasserseite: Mechanische Reinigung nach Abnehmen des Deckels.
Sperrmediumsseite: Spülen mit geeigneten, schmutzlösenden Medien.
Produktvarianten
| Bezeichnung | WED2130/A100 | WED3110/A100 | WED3050/A001-00 | |||
|---|---|---|---|---|---|---|
| Rohr | Mantel | Rohr | Mantel | Rohr | Mantel | |
| Auslegungsvorschrift | PED 2014/68/EU | PED 2014/68/EU | PED 2014/68/EU | |||
| Zul. Druck 1) | 25 bar (363 PSI) |
130 bar (1.885 PSI) |
25 bar (363 PSI) |
110 bar (1.595 PSI) |
16 bar (232 PSI) |
50 bar (725 PSI) |
| Zul. Temperatur 1) | 150 °C (302 °F) |
150 °C (302 °F) |
300 °C (572 °F) |
|||
| Inhalt (Liter) | 0,23 | 1,4 | 0,75 | 1,8 | 0,75 | 1,8 |
| Kühlfläche (m2) | 0,2 | 0,5 | 0,5 | |||
| Kühlleistung (kW) 2) | 6 | 36 | 36 | |||
| Leergewicht | 14 kg (31 lb) | 24 kg (53 lb) | 24 kg (53 lb) | |||
| Metallische Teile | 1.4571 | 1.4571 | 1.4571 | |||
| O-Ringe | Viton® | Viton® | ||||
| Flachdichtungen | PTFE | PTFE | Statotherm® / Novaphit® | |||
| Schrauben | Edelstahl A4-70 | Edelstahl A4-70 | Edelstahl A4-70 | |||
Weitere Ausführungen auf Anfrage.
1) Diese Werte sind der Festigkeitsberechnung zugrunde gelegt.
2) Die Kühlleistungen hängen von den vorhandenen Medien, deren Temperaturen und Durchflussmengen ab. Für eine fachgerechte Auslegung zur Auswahl des geeigneten Wärmetauschers kontaktieren Sie bitte EagleBurgmann.
Ähnliche Produkte
WDK
Die WDK5120 Wärmetauscher werden zur Kühlung von Sperrflüssigkeiten in Dichtungsversorgungskreisläufen eingesetzt. Der Wärmetauscher ist mit einer gewickelten Doppelwendel ausgeführt, die um das Führungsrohr positioniert ist. Das Sperrmedium wird in den Rohren geführt, das Kühlmedium um die Rohre.
Zirkulation in Anlehnung an API 682 / ISO 21049: Plan 21, Plan 22, Plan 23, Plan 41
Zirkulation in Anlehnung an API 682 / ISO 21049: Plan 21, Plan 22, Plan 23, Plan 41
WE6
Wärmetauscher der WE6 Baureihe werden zur Kühlung von Sperrflüssigkeiten in Dichtungsversorgungskreisläufen eingesetzt. Sie sind in 2 Standardgrößen lieferbar und entsprechen den API 682 Anforderungen, wobei das Sperrmedium durch das Rohr geführt wird, das Kühlmedium durch den Mantel.
Zur einfachen Entleerung bzw. Entlüftung der Kühlwasserseite mit Kugelhähnen lieferbar. Die WE6 sind mit einer Temperaturüberwachung in der Vorlaufleitung zur GLRD (optional nach API 682) kombinierbar.
Zirkulation nach API 682 / ISO 21 049: Plan 21, Plan 22, Plan 23, Plan 41
Zur einfachen Entleerung bzw. Entlüftung der Kühlwasserseite mit Kugelhähnen lieferbar. Die WE6 sind mit einer Temperaturüberwachung in der Vorlaufleitung zur GLRD (optional nach API 682) kombinierbar.
Zirkulation nach API 682 / ISO 21 049: Plan 21, Plan 22, Plan 23, Plan 41
WED5
Wärmetauscher der WED5-Baureihe (Abbildung: WED5050/A020-D1) werden zur Kühlung von Sperrflüssigkeiten in Dichtungsversorgungskreisläufen eingesetzt. Die WED5 Wärmetauscher sind in 3 Standardlängen lieferbar und entsprechen den API 682 Anforderungen, wobei das Sperrmedium durch das Rohr geführt wird, das Kühlmedium durch den Mantel. Zur einfachen Entleerung der Kühlwasserseite, ist der Wärmetauscher auch mit Entleerungs-Kugelhähnen lieferbar. Ferner können die Wärmetauscher auch mit einer Temperaturüberwachung in der Vorlaufleitung zur GLRD (optional nach API 682) kombiniert werden.
Zirkulation nach API 682/ISO 21049: Plan 21, Plan 22, Plan 23, Plan 41
Zirkulation nach API 682/ISO 21049: Plan 21, Plan 22, Plan 23, Plan 41
