Merkmale

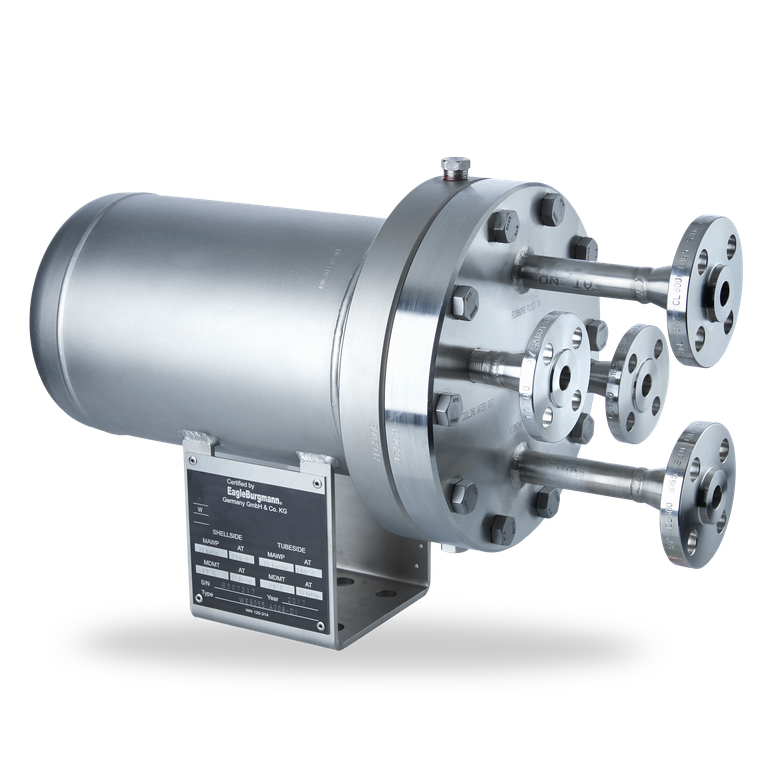

Wärmetauscher der WE6 Baureihe werden zur Kühlung von Sperrflüssigkeiten in Dichtungsversorgungskreisläufen eingesetzt. Sie sind in 2 Standardgrößen lieferbar und entsprechen den API 682 Anforderungen, wobei das Sperrmedium durch das Rohr geführt wird, das Kühlmedium durch den Mantel.
Zur einfachen Entleerung bzw. Entlüftung der Kühlwasserseite mit Kugelhähnen lieferbar. Die WE6 sind mit einer Temperaturüberwachung in der Vorlaufleitung zur GLRD (optional nach API 682) kombinierbar.
Zirkulation nach API 682 / ISO 21 049: Plan 21, Plan 22, Plan 23, Plan 41
Zur einfachen Entleerung bzw. Entlüftung der Kühlwasserseite mit Kugelhähnen lieferbar. Die WE6 sind mit einer Temperaturüberwachung in der Vorlaufleitung zur GLRD (optional nach API 682) kombinierbar.
Zirkulation nach API 682 / ISO 21 049: Plan 21, Plan 22, Plan 23, Plan 41
Vorteile
- Einsatzgrenzen von bis zu 45 bar / 260 °C (Rohrseite): Geeignet für eine Vielzahl anspruchsvoller Einsatzbedingungen.
- Teilbare Ausführung: Gewährleistet die optimale und einfache mechanische Reinigung der Rohre
- Kühlwasser- sowie Prozessseite komplett entlüft- und entleerbar
- Edelstahl 1.4404: Hohe Beständigkeit gegen korrosive Medien
Standards und Freigaben
- PED 2014/68/EU (Auslegung, Konstruktion und Herstellung nach EU Druckgeräterichtlinie)
- ASME VIII, Div. 1 (Konstruktion, Berechnung und Fertigung)
Empfohlene Anwendungen
- Chemische Industrie
- Petrochemische Industrie
- Öl- und Gasindustrie
- Raffinerietechnik
Hinweis
Reinigung:
Kühlwasserseite: Nach abnehmen des Gehäuses kann der Bereich um die Rohre mechanisch gereinigt werden.
Sperrmediumsseite: Spülen mit geeigneten, schmutzlösenden Medien.
Kühlwasserseite: Nach abnehmen des Gehäuses kann der Bereich um die Rohre mechanisch gereinigt werden.
Sperrmediumsseite: Spülen mit geeigneten, schmutzlösenden Medien.
Produktvarianten
| Bezeichnung | WE6055/A008-D0 | WE6055/A009-D0 | WE6055/A010-D0 | |||
|---|---|---|---|---|---|---|
| Rohr | Mantel | Rohr | Mantel | Rohr | Mantel | |
| Auslegungsvorschrift | ASME VIII, Div. 1 | ASME VIII, Div. 1 | ASME VIII, Div. 1 | |||
| Prozessanschlüsse | Flansch 3/4", 600 lbs |
3/4" NPT (f) | Flansch 3/4", 600 lbs |
Flansch 3/4", 150 lbs (geschraubt) |
Flansch 3/4", 600 lbs |
Flansch 3/4", 150 lbs (geschweißt) |
| Zul. Druck1) | 55 bar (798 PSI) |
15 bar (217 PSI) |
55 bar (798 PSI) |
15 bar (217 PSI) |
55 bar (798 PSI) |
15 bar (217 PSI) |
| Zul. Temperatur1) | -29 ... +260 °C (-20 ... +500 °F) |
-29 ... +260 °C (-20 ... +500 °F) |
-29 ... +260 °C (-20 ... +500 °F) |
-29 ... +260 °C (-20 ... +500 °F) |
-29 ... +260 °C (-20 ... +500 °F) |
-29 ... +260 °C (-20 ... +500 °F) |
| Kühlleistung (kW)2) | 6,0 | 6,0 | 6,0 | |||
| Metallische Teile | 316/316L | 316/316L | 316/316L | |||
| O-Ringe | Viton® | Viton® | Viton® | |||
| Schrauben | Edelstahl SA-193 B8M2 |
Edelstahl SA-193 B8M2 |
Edelstahl SA-193 B8M2 |
|||
1) Abweichende Betriebsdaten auf Anfrage
2) Die Kühlleistungen hängen von den vorhandenen Medien, deren Temperaturen und Durchflussmengen ab. Für eine fachgerechte Auslegung zur Auswahl des geeigneten Wärmetauschers kontaktieren Sie bitte EagleBurgmann.
