M461CL

Produkt anfragen

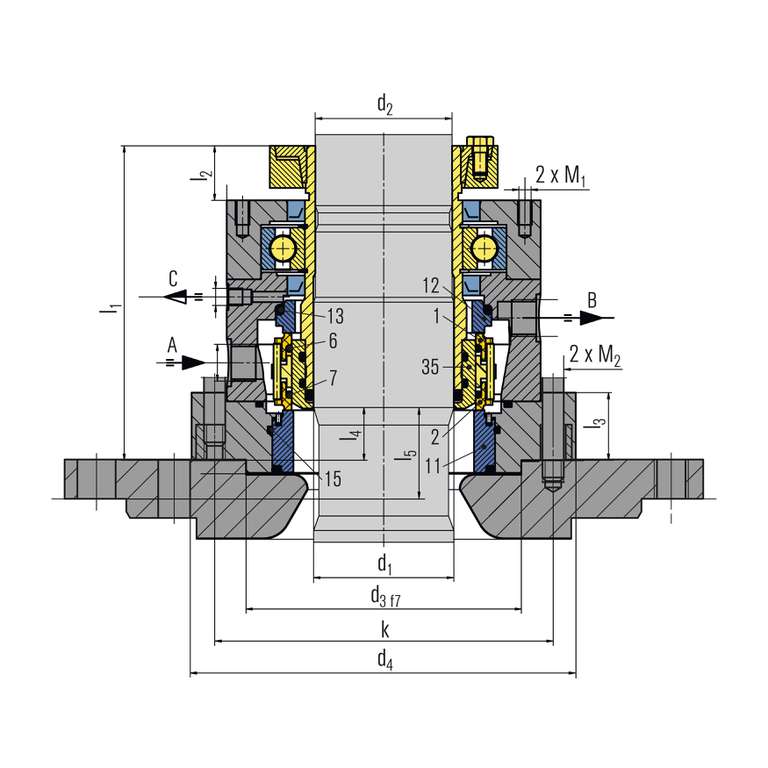

Pos.	Benennung
1	Gleitring atmosphärenseitig
2	Gleitring produktseitig
11	Gegenring produktseitig
12	Gegenring atmosphärenseitig
35	Drehmomentmitnahme, metallfrei
6, 7, 13, 15	O-Ring

M461CL

Merkmale

Cartridge-Doppeldichtung für Obenantriebe
Für emaillierte Behälter
Mit integriertem Loslager
Flüssigkeitsgeschmiert
Produktseitig selbstschließend
Für glatte und abgesetzte Wellen
Nicht entlastet
Drehrichtungsunabhängig
Gruppenbefederung rotierend

Vorteile

Montagefertige, werksgeprüfte Einheit
Die M461CL bleibt auch bei Druckschwankungen oder Druckumkehr geschlossen. Die Dichtung kann wahlweise drucküberlagert als gesperrte Doppeldichtung oder mit druckloser Vorlageflüssigkeit (p1max = 6 bar (87 PSI)) betrieben werden.
Die komplette Dichtungseinheit kann vom emaillierten Flansch abgehoben werden. Der empfindliche Grundflansch bleibt am Kessel.
Es sind höhere Drücke und Drehzahlen als in der DIN vorgegeben möglich.

Einsatzbereich

Wellendruchmesser:
d1 = 40 ... 125 mm (1,57" .... 4,92")

Druck:
p1 = Vakuum ... 10 bar (145 PSI)
p3 = max. 12 bar (174 PSI)
Temperatur:
t1 = -40 °C ... +200 °C
(-40 °F ... +392 °F)

Gleitgeschwindigkeit:
vg = 0 ... 3 m/s (0 ... 9,8 ft/s)

Anwendungen außerhalb dieses Einsatzbereiches auf Anfrage.

! Bitte beachten Sie, dass die angegebenen Einsatzgrenzen sich gegenseitig beeinflussen und somit nicht alle Extremwerte gleichzeitig in Anspruch genommen werden können.

Werkstoffe

Gleitringe: Kohlegrafit oder Siliziumkarbid, FDA-konform
Gegenringe: Siliziumkarbid, FDA-konform
Nebendichtungen und metallische Teile nach Einsatz und Kundenwunsch.

Standards und Freigaben

FDA
ATEX
DIN 28138 (Gleitringdichtungen für Rührwellen)
DIN 28136 T3 (für emaillierte Behälter)
DIN 28137 T2 (Anschluss Montageflansch für emaillierte Behälter)
DIN 28159 (Wellenende für emaillierte Behälter)

Empfohlene Anwendungen

Petrochemische Industrie
Chemische Industrie
Pharmazeutische Industrie
Nahrungsmittel- und Getränkeindustrie
Rührwerke
Reaktoren

Empfohlene Dichtungsversorgung

Geschlossener Kreislauf EagleBurgmann TS-System, offener Kreislauf EagleBurgmann SPA, EagleBurgmann SPN.

Produktlinks:
EagleBurgmann TS1000
EagleBurgmann TS2000
EagleBurgmann SPA
EagleBurgmann SPN (manuell)
EagleBurgmann SPN (automatisch)

Produktvarianten

M491CL
Die Variante für kundenspezifische Anschlussmaße. Verschiedene kundenspezifische Anpassungen sind möglich.

Individuelle Lösung anfragen

Wir entwickeln und produzieren kundenspezifische Sonder- und Einzellösungen für jeden Anwendungsfall.

Experte kontaktieren Referenzprojekte anzeigen
