Type 4600 with Shut Down Seal
Dimensions

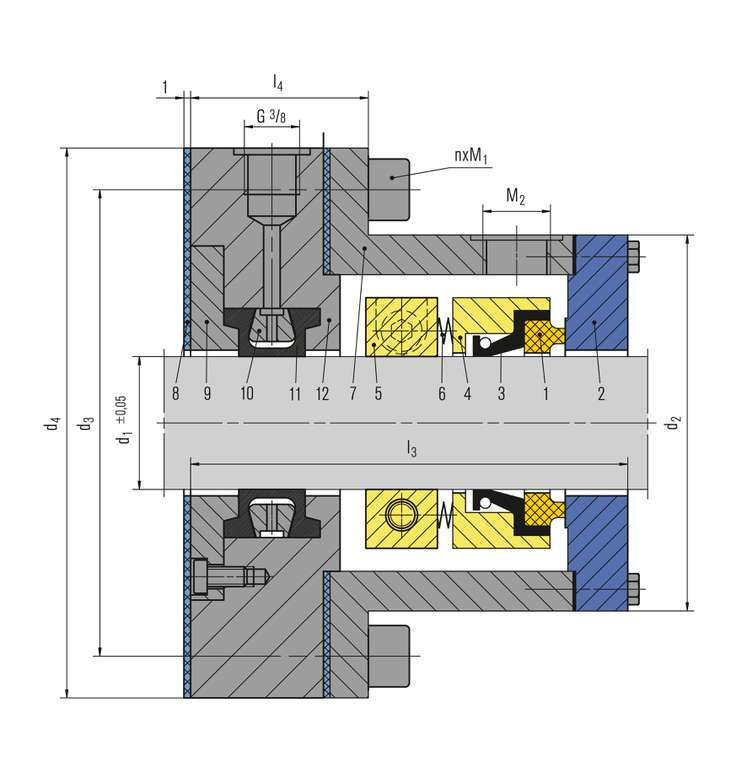

Type 4600 with Shut Down Seal For a larger view, please mouseover the image.
Type 4600 with Shut Down Seal For a larger view, please mouseover the image.
d1 d2 d3 d4 l3 l4 M1 M2 n
50 125 142 165 150 55 M10 G1/2" 4
60 135 152 175 150 55 M10 G1/2" 4
70 145 185 215 150 55 M16 G1/2" 4
80 155 195 225 155 55 M16 G1/2" 4
90 165 205 235 155 55 M16 G1/2" 4
100 175 215 245 155 55 M16 G1/2" 4
110 192 230 260 160 55 M16 G1/2" 6
120 202 240 270 160 55 M16 G1/2" 6
130 212 250 280 160 55 M16 G1/2" 6
140 222 260 290 160 55 M16 G1/2" 6
150 232 270 300 160 55 M16 G1/2" 6
160 242 280 310 160 55 M16 G1/2" 6
170 252 290 320 160 55 M16 G1/2" 6
180 262 300 330 170 55 M16 G1/2" 6
190 272 310 340 170 55 M16 G1/2" 8
200 282 320 350 170 55 M16 G1/2" 8
210 292 330 360 170 55 M16 G1/2" 8
220 302 340 370 170 55 M16 G1/2" 8
230 312 350 380 170 55 M16 G1/2" 8
240 340 365 405 180 60 M20 G1/2" 8
250 350 375 415 180 60 M20 G1/2" 8
260 360 385 425 180 60 M20 G3/4" 8
270 370 395 435 180 60 M20 G3/4" 8
280 380 405 445 180 60 M20 G3/4" 8
290 390 415 455 180 60 M20 G3/4" 8
300 400 425 465 180 60 M20 G3/4" 8
310 420 445 485 180 60 M20 G3/4" 8
320 430 455 495 180 60 M20 G3/4" 8

Dimensions in millimeter
