LY9DZSS

Produkt anfragen

LY9DZSS

LY9DZSS
Produkt anfragen

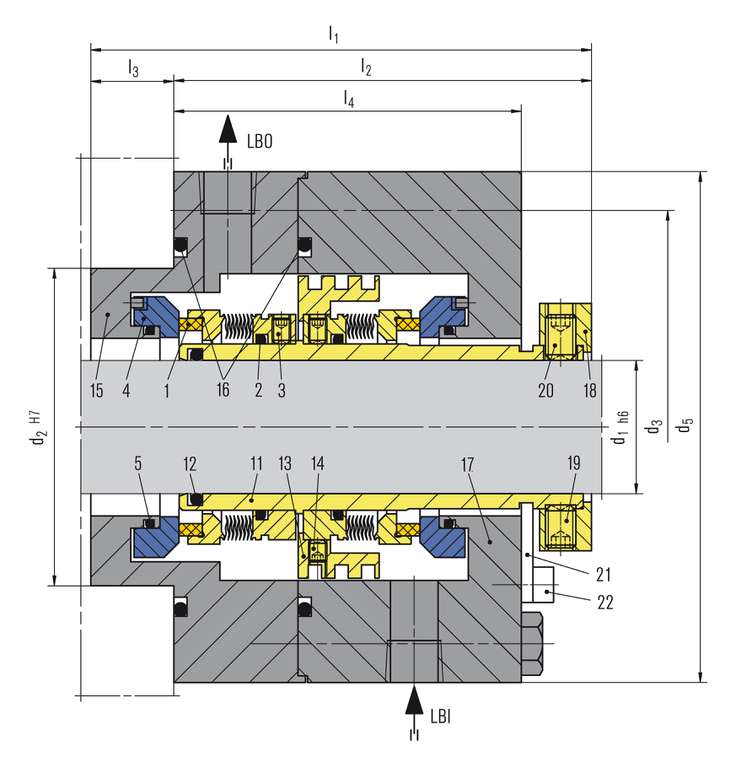

Pos. Benennung
1 Gleitring mit Balgeinheit
2, 5, 12, 16 O-Ring
3, 14, 19, 20 Gewindestift
4 Gegenring
11 Wellenhülse
13 Pumpring
15, 17 Deckel
18 Mitnehmer
21 Montagelehre
22 Zylinderschraube


LBO Sperrflüssigkeit AUS
LBI Sperrflüssigkeit EIN

LY9DZSS

Merkmale

  • Dichtung nach API 682 Category 2 und 3, Type B, Arrangement 3
  • Doppeldichtung in Back-to-Back-Anordnung
  • Gleiche Größe von Inboard- und Outboard-Dichtung
  • Entlastet
  • Cartridge-Einheit
  • Metallfaltenbalg rotierend
  • Gleitringe geschrumpft, massive Gegenringe

Vorteile

  • Kompaktes Design
  • Balg ausgelegt für glatte Wellen
  • Kein dynamischer O-Ring - reduziert/verhindert das Aufhängen des Gleitringes
  • Balg minimiert von Pumpenwelle und Verschleiß verursachte Schwankungen der Gleitflächenbelastung
  • Resistent gegen abrasive Partikel im Medium - kein Reibverschleiß von Welle oder Wellenhülse
  • Geringe Wärmentwicklung und Energieaufnahme aufgrund schmaler Dichtbreite der Gleitringe
  • Lange Lebensdauer

Einsatzbereich

Wellendurchmesser: d1 = 20 ... 110 mm (0,79" ... 4,33")
Druck: p = vacuum ... 20 bar (290 PSI)
Temperatur: t = -40 °C ... +200 °C (-40 °F ... +392 °F)
Gleitgeschwindigkeit: vg ... 23 m/s (75 ft/s)

Werkstoffe

Gleitringe: Blisterresistente Kohle
Gegenringe:
Siliziumkarbid SSiC (Q1), RBSiC (Q2)
Balg: Hastelloy® C-276 (M5),
optional: Inconel® 718 (M6)
Nebendichtungen:
FKM (V), FFKM (K), EPDM (E), NBR (P)
Metallische Teile: CrNiMo-Stahl 316 (G),
Hastelloy® C-276 (M5)

Standards und Freigaben

  • API 682 / ISO 21049
  • API 682 4th ed. Cat. 2/3 - 3CW-BB
