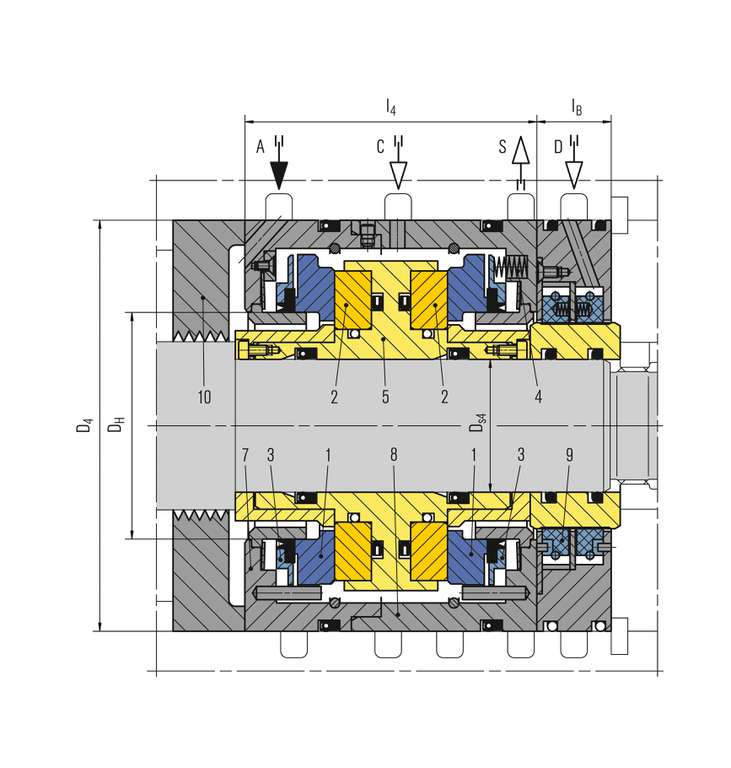

PDGS Doppeldichtung
Einsatz: wo Produktleckagen zur Atmosphäre unzulässig sind oder für Anwendungen im Niederdruckbereich. Sperrgasleckagen ins Produkt müssen erlaubt sein (Sperrdruck p3 > p1). Sie wird eingesetzt, wenn ein neutrales Sperrgas mit entsprechendem Druck verfügbar ist. Typische Einsatzfälle sind hauptsächlich in der Chemie und Petrochemie zu finden, z.B. HC-Gas-Kompressoren. Es wird zwischen den Dichtungen ein Sperrgas, z.B. Stickstoff, mit höherem Druck als dem Produktdruck über Anschluss „C” aufgegeben. Ein Teil der Sperrgasleckage entweicht zur Atmosphärenseite, der andere Teil zum Produkt.
A |
Sperrgasversorgung |
C |
Gasversorgung |
S |
Entüftung |
D |
Trenngas Lageröldichtung |
