DFS Type
expansion joints
Maße

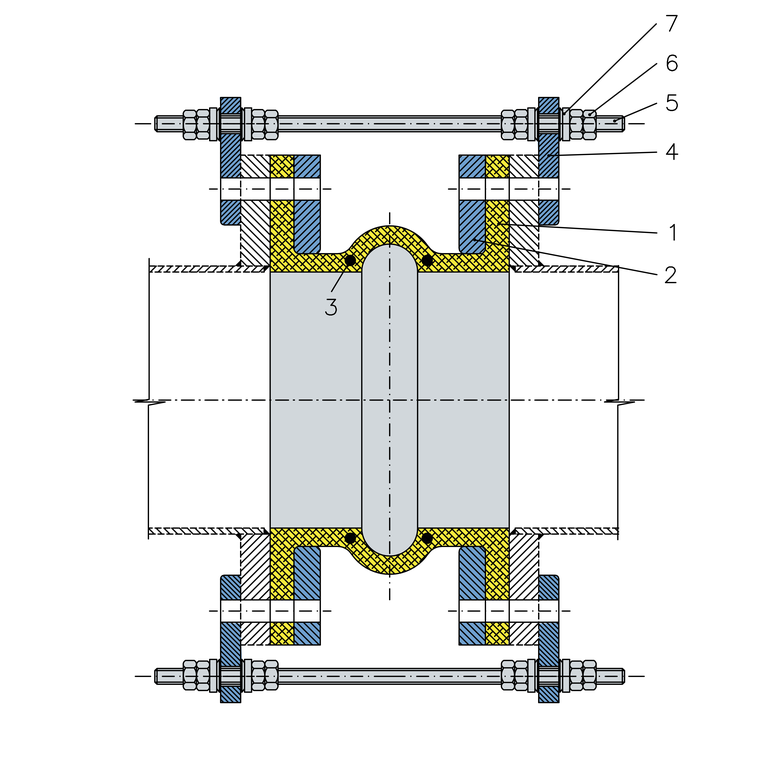

DFS Type <br/>expansion joints Für eine größere Ansicht bitte die Maus über das Bild bewegen.
DN
mm 		DN
inch 		Length
mm 		Pressure
BarG 		Axial compression
mm 		Axial extension
mm 		Lateral
mm 		Angular
°
25 1 150 16 15 12 12 33
32 1 1/2 150 16 15 12 12 31.9
40 1 1/2 150 16 15 10 12 28.6
50 2 150 16 17 12 12 27.5
50 2 200 16 17 12 14 27.5
65 2 1/2 150 16 17 12 12 23.1
80 3 150 16 14 9 12 19.8
80 3 200 16 14 9 14 19.8
100 4 150 16 16 11 12 16.5
100 4 200 16 16 11 14 16.5
125 5 150 16 19 13 12 14.3
125 5 200 16 19 13 14 14.3
150 6 150 16 17 11 20 12.1
150 6 200 16 17 11 22 12.1
150 6 250 16 17 11 24 12.1
200 8 150 16 17 11 20 9.9
200 8 200 16 17 11 22 9.9
200 8 250 16 17 11 24 9.9
250 10 200 16 24 16 20 8.8
250 10 250 16 24 16 22 8.8
300 12 200 16 24 16 20 6.6
300 12 250 16 24 16 22 6.6
350 14 200 16 24 16 20 5.5
350 14 250 16 24 16 22 5.5
400 16 200 16 30 20 20 5.1
400 16 250 16 30 20 22 5.1
400 16 300 16 30 20 24 5.1
450 18 200 16 39 26 20 4.5
500 20 200 16 42 28 25 4.4
500 20 250 16 54 36 27 4.4
550 22 200 16 38 25 25 4.4
600 24 250 16 54 36 25 4.4
600 24 300 16 54 36 27 4.4
650 26 250 16 38 25 25 4.2
700 28 250 16 54 36 25 4
700 28 275 16 54 36 26 4
700 28 300 16 54 36 27 4
750 30 250 16 38 25 25 3.9
800 32 275 10 60 40 25 4.9
800 32 300 10 60 40 25 4.9
850 34 300 10 38 25 25 3.6
900 36 300 10 64 43 25 3.4
950 38 300 10 38 25 25 3.2
1000 40 275 10 63 42 35 3.1
1000 40 300 10 63 42 35 3.1
1050 42 300 10 55 35 35 3
1100 44 300 10 55 35 35 2.9
1150 46 300 10 55 35 35 2.6
1200 48 300 10 60 40 35 2.5
1250 50 300 8 55 35 35 2.5
1300 52 350 8 55 35 35 2.4
1350 54 350 8 55 35 35 2.3
1400 56 350 8 55 35 35 2.2
1450 58 350 8 55 35 35 2.1
1500 60 350 8 55 35 35 2.1
1600 64 350 7 55 35 35 2
1650 66 350 7 55 35 35 1.9
1700 68 350 7 55 35 35 1.9
1800 72 350 6 55 35 35 1.8
1950 78 350 6 55 35 35 1.5
2000 80 350 6 55 35 35 1.5
2100 84 350 6 55 35 35 1.4
2200 88 350 6 55 35 35 1.4
2250 90 350 6 55 35 35 1.4
2400 96 350 6 55 35 35 1.3
2550 102 350 5 55 35 35 1.2
2600 104 350 5 55 35 35 1.2
2700 108 350 5 55 35 35 1.2
2800 112 350 5 55 35 35 1.1
2850 114 350 5 55 35 35 1.1
2900 116 350 5 55 35 35 1.1
3000 120 350 5 55 35 35 1
