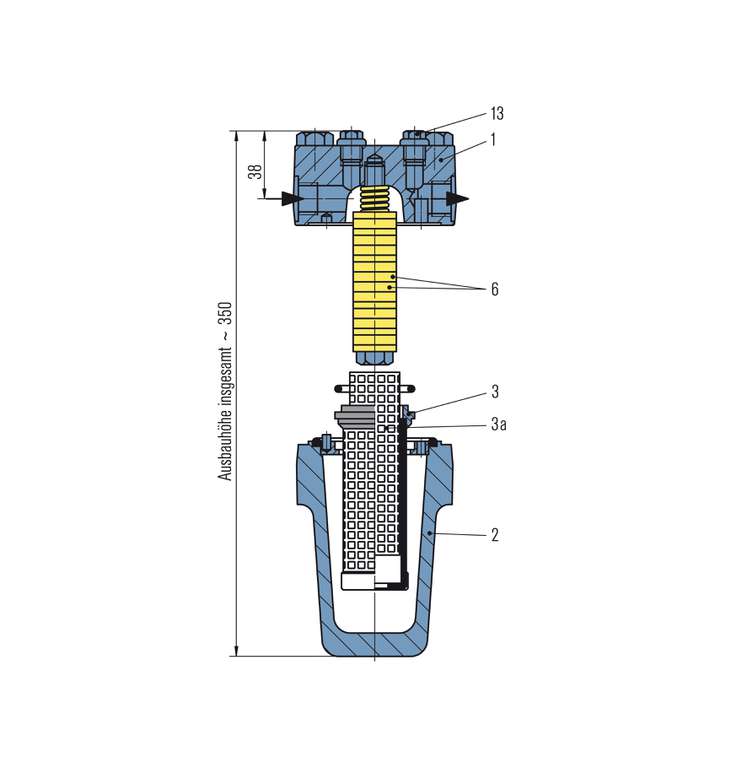

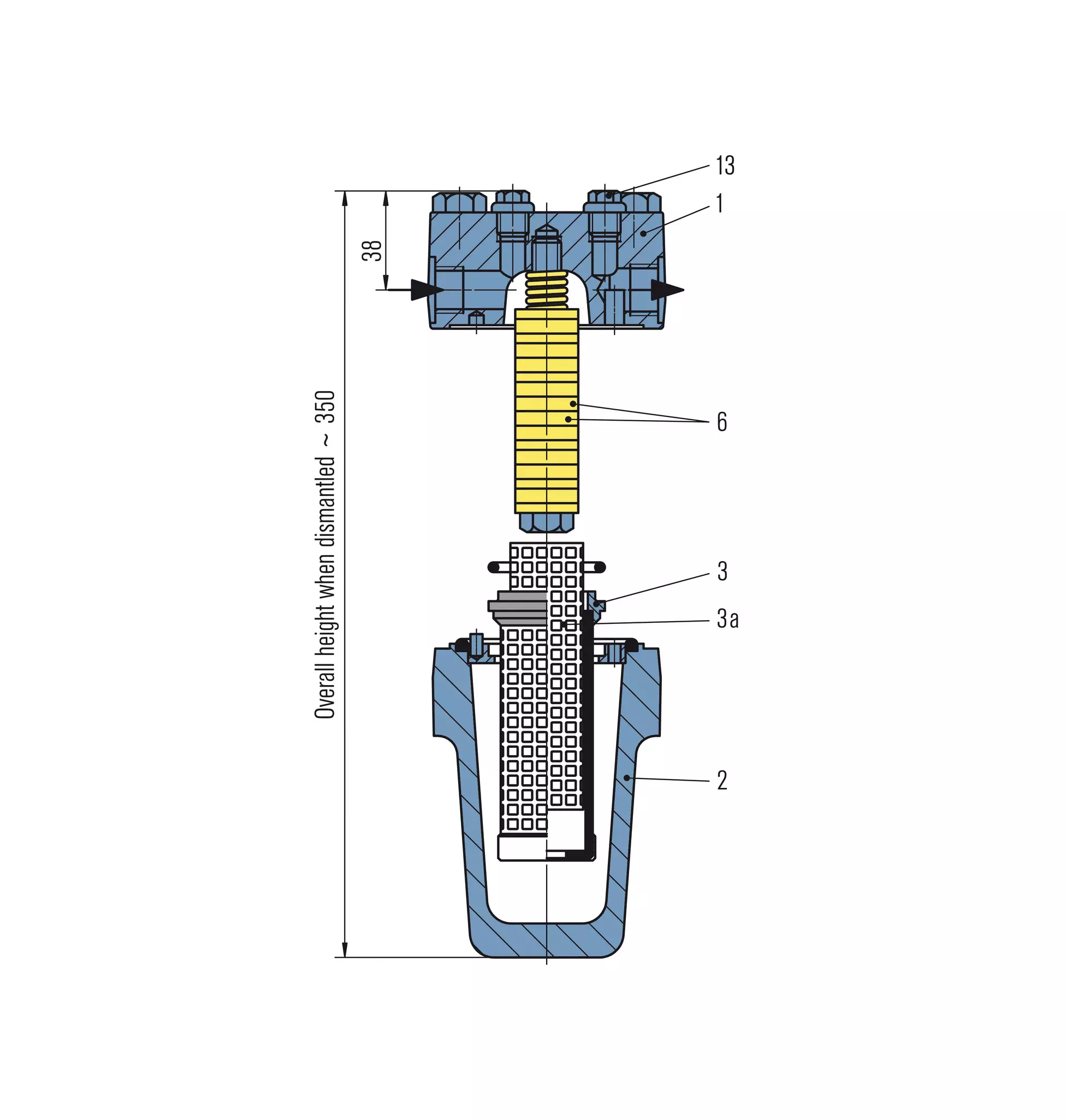

| Pos. | Benennung |
|---|---|
| 1 | Filterkopf |
| 2 | Filtertopf |
| 3 | Siebeinsatz |
| 3a | Innenstützgitter |
| 6 | Ringmagnet |
| 13 | Entlüftungsschraube |

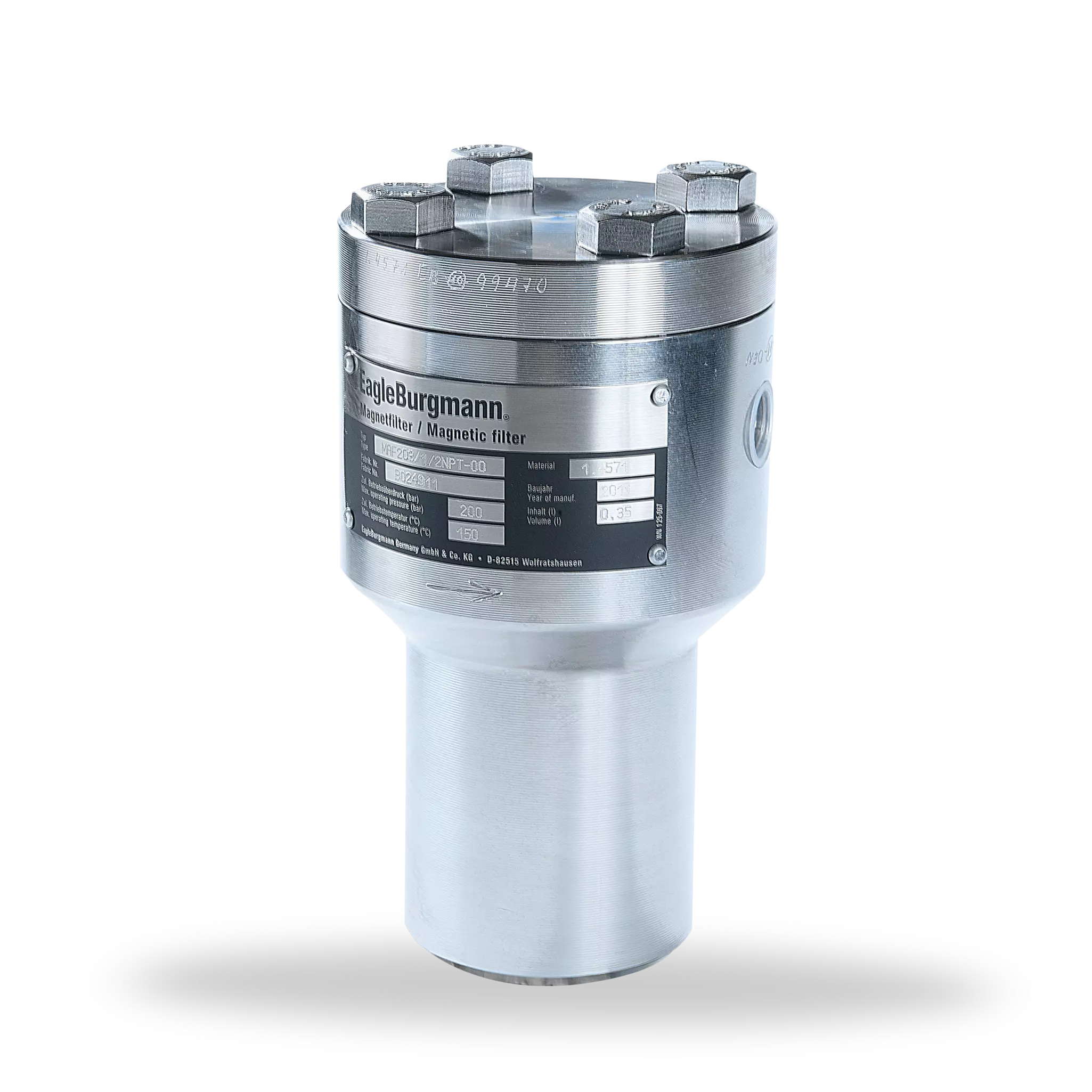

MAF2001 Magnetfilter
Merkmale
Magnetfilter der MAF2001-Baureihe sind Inlinefilter für den Einbau in Rohrleitungen. Die Kombination Magnetkerze und Filtersieb gewährleistet einen hohen Wirkungsgrad. Eingesetzt werden die Magnetfilter in Dichtungsversorgungssystemen und solchen Anlagen, in denen eine Flüssigkeit von magnetischen als auch nichtmagnetischen Fremdkörpern bis zu einer bestimmten Größe gereinigt werden soll.
Vorteile
- Kombigerät: Magnetabscheider und Sieb
- Innenstützgitter zum Schutz des Filtersiebes bei Rückströmen
- Entlüftungsschrauben im Filterein- und ausgang als Anschluss Für Wartungs- bzw. Differenzdruckanzeige nutzbar
- Teilbares Gehäuse: Einfache Wartung und Reinigung
- Verschmutzungsanzeiger als Zubehör in zwei Varianten lieferbar: Optische Kennung und in Verbindung mit elektrischem Kontakt
- Alle drucktragenden Teile sind Schmiedeteile
Empfohlene Anwendungen
- Petrochemische Industrie
- Chemische Industrie
- Kraftwerkstechnik
- Raffinerietechnik
- Öl- und Gasindustrie
Funktionsbeschreibung
Die Magnetkerze ist im Filter so angeordnet, dass sie allseitig das durchströmende Medium auf magnetische Teilchen abgreift. Eine anteilige Grobfiltration erfolgt durch das eingebaute Filtersieb.
Druckverlust:
10 mbar@ 10 l/min (0.15 psi @ 2.5 GPM)
55 mbar @ 25 l/min (0.8 psi @ 6.5 GPM)
Produktvarianten
| Bezeichnung | Prozess-anschlüsse | Zul. Betriebs-überdruck | Zul. Betriebs-temperatur1) | Filter-feinheit | Gewicht ca. | Gehäuse | Filtereinsatz2) | O-Ring2) | Flach-dichtung |
|---|---|---|---|---|---|---|---|---|---|
| MAF2001/G1/2-00 | G 1/2" | 60 bar(870 PSI) | 150 °C(302 °F) | 50 µm | 7,8 kg(17,2 lb) | 1.4571 | 1.4401 | Viton® | T2 |
| MAF2001/G3/4-00 | G 3/4" | 60 bar(870 PSI) | 150 °C(302 °F) | 50 µm | 7,8 kg(17,2 lb) | 1.4571 | 1.4401 | Viton® | T2 |
| MAF2001/G1-00 | G 1" | 60 bar(870 PSI) | 150 °C(302 °F) | 50 µm | 7,8 kg(17,2 lb) | 1.4571 | 1.4401 | Viton® | T2 |
| MAF2001/NPT1/2"-00 | NPT 1/2" | 60 bar(870 PSI) | 150 °C(302 °F) | 50 µm | 7,8 kg(17,2 lb) | 1.4571 | 1.4401 | Viton® | T2 |
| MAF2001/NPT3/4"-00 | NPT 3/4" | 60 bar(870 PSI) | 150 °C(302 °F) | 50 µm | 7,8 kg(17,2 lb) | 1.4571 | 1.4401 | Viton® | T2 |
| MAF2001/NPT1"-00 | NPT 1" | 60 bar(870 PSI) | 150 °C(302 °F) | 50 µm | 7,8 kg(17,2 lb) | 1.4571 | 1.4401 | Viton® | T2 |
1) Höhere Werte auf Anfrage.
2) Andere Werkstoffe auf Anfrage.
