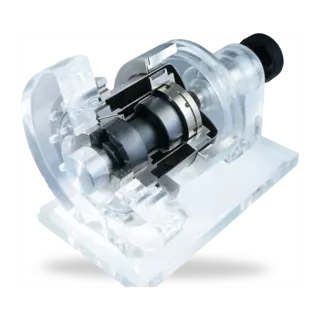

MAK685
MAK685

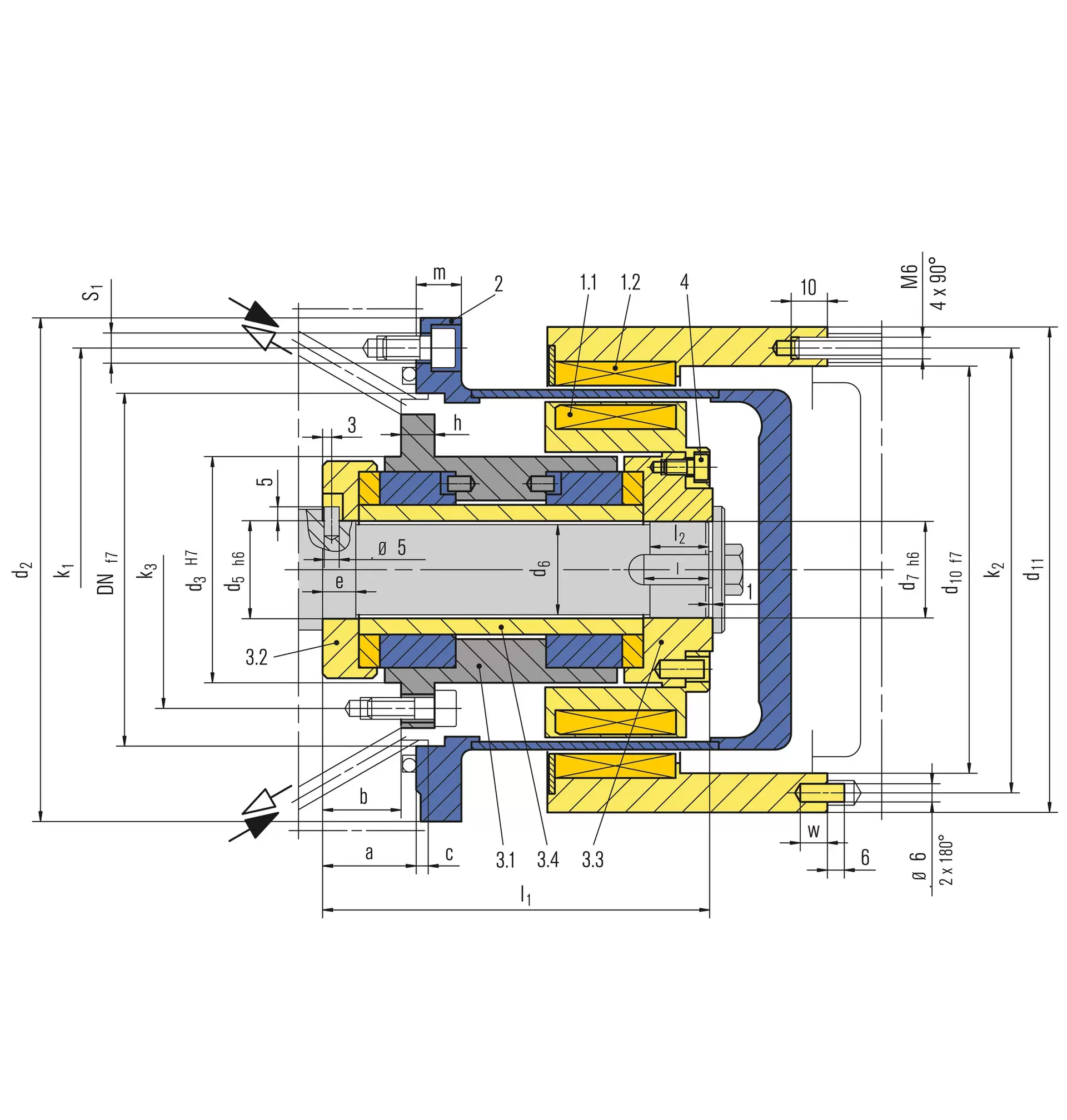

| Pos. | Benennung |
| 1 | Kupplung |
| 1.1 | Innenrotor |
| 1.2 | Außenrotor |
| 2 | Spalttopf |
| 3 | Lagerung |
| 3.1 | Radialgleitlager |
| 3.2 | Axialgleitlager |
| 3.3 | Axialgleitlager |
| 3.4 | Wellenhülse |
| 4 | Zylinderschraube |
MAK685
Merkmale
Magnetkupplungen (MAK) sind eine hermetisch dichte und wartungsarme Lösung zur Abdichtung von Pumpen, Rührwerken und Lüfterantrieben. Gefährliche oder kostbare Medien bleiben da, wo sie hingehören: Im geschlossen Systemkreislauf. Im Gegenzug dringt nichts ein, was das Medium verunreinigen könnte.
Vorteile
- Magnetkupplung für Anwendungen nach API 685 (ähnlich der API 610)
- Hermetisch dicht
- Mit produktgeschmierter Gleitlagerung
- Berührungslose Kraftübertragung vom Motor zur Welle
- Keine Wartung bei störungsfreiem Betrieb erforderlich
- Spalttopf aus Hastelloy® für effizienten Betrieb
- High-Efficiency Spalttopf optional
Werkstoffe
Gleitlagerflächen: Siliziumkarbid SiC (Q1), Kohle siliziumimprägniert SiC-C-Si (Q3), Kohlegrafit kunstharzimprägniert (B)
Magnete: Samariumkobalt (MA3),
Neodym-Eisen-Bor (MA8)
Metallische Teile: CrNiMo-Stahl 1.4571 (G), CrNiMo-Stahl 1.4462 (G1), Hastelloy® C-4 2.4610 (M)
Magnete: Samariumkobalt (MA3),
Neodym-Eisen-Bor (MA8)
Metallische Teile: CrNiMo-Stahl 1.4571 (G), CrNiMo-Stahl 1.4462 (G1), Hastelloy® C-4 2.4610 (M)
Standards und Freigaben
API 685
Empfohlene Anwendungen
- Öl- und Gasindustrie
- Raffinerietechnik
- Kreiselpumpen
Funktionsbeschreibung
Die Kraftübertragung erfolgt mittels Magneten berührungslos vom Antrieb zur im Produkt laufenden Welle. Zwischen den Rotoren befindet sich der Spalttopf, das dichtende Element. Er ist zum Produktraum statisch abgedichtet.
Hinweis
Lieferbare Varianten für spezielle Einsätze:
- Hochtemperaturausführung
- Hochdruckspalttopf
- PEEK Karbonfaserspalttopf
Produktvarianten

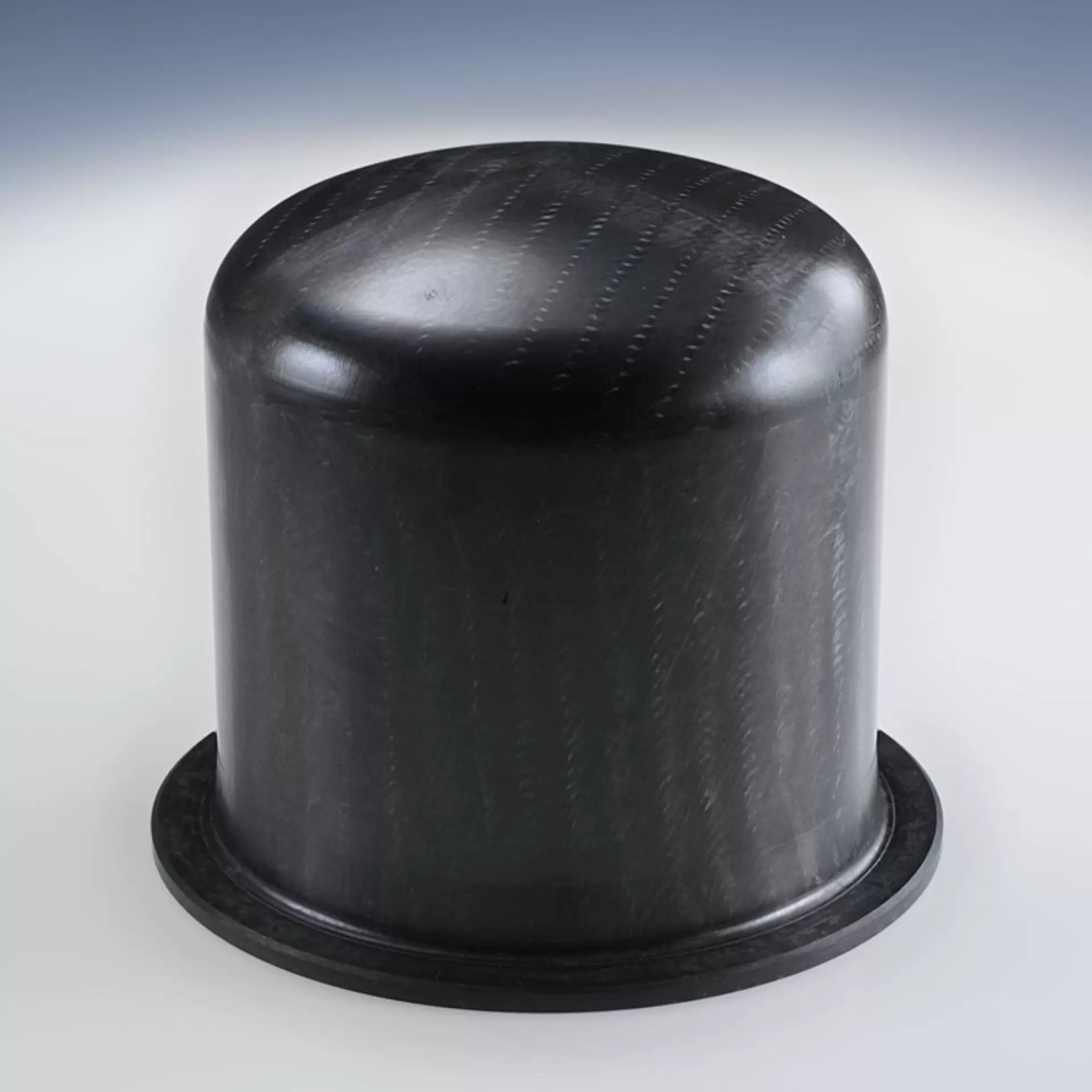

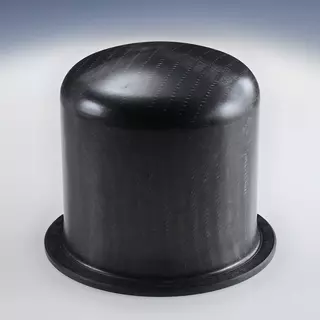

Spalttopfvariante aus PEEK Karbonfaser
Ähnliche Produkte
eMAK
Magnetkupplungen (MAK) sind eine hermetisch dichte und wartungsarme Lösung zur Abdichtung von Pumpen, Rührwerken und Lüfterantrieben. Gefährliche oder kostbare Medien bleiben da, wo sie hingehören: Im geschlossen Systemkreislauf. Im Gegenzug dringt nichts ein, was das Medium verunreinigen könnte.
- Für Standardanwendungen bis 25 bar
- Ab Lager verfügbar
- Spalttopf einwandig
- Mit produktgeschmiertem Gleitlager (optional)
- Besonders Leistungsstark
- Energieeffizient
- Höchst zuverlässig und wartungsfrei

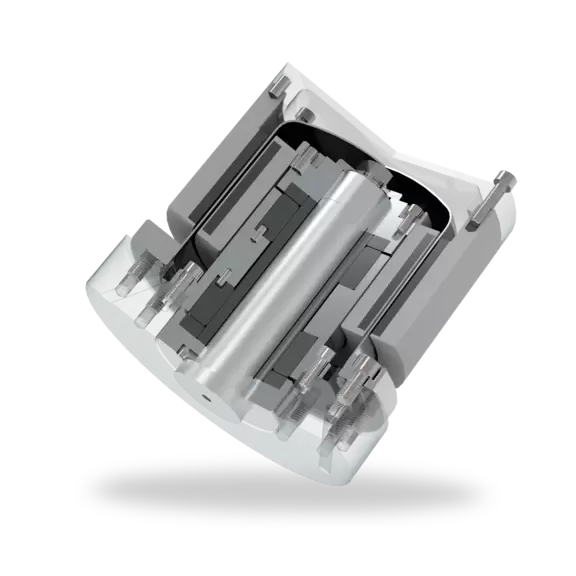

MAK66
